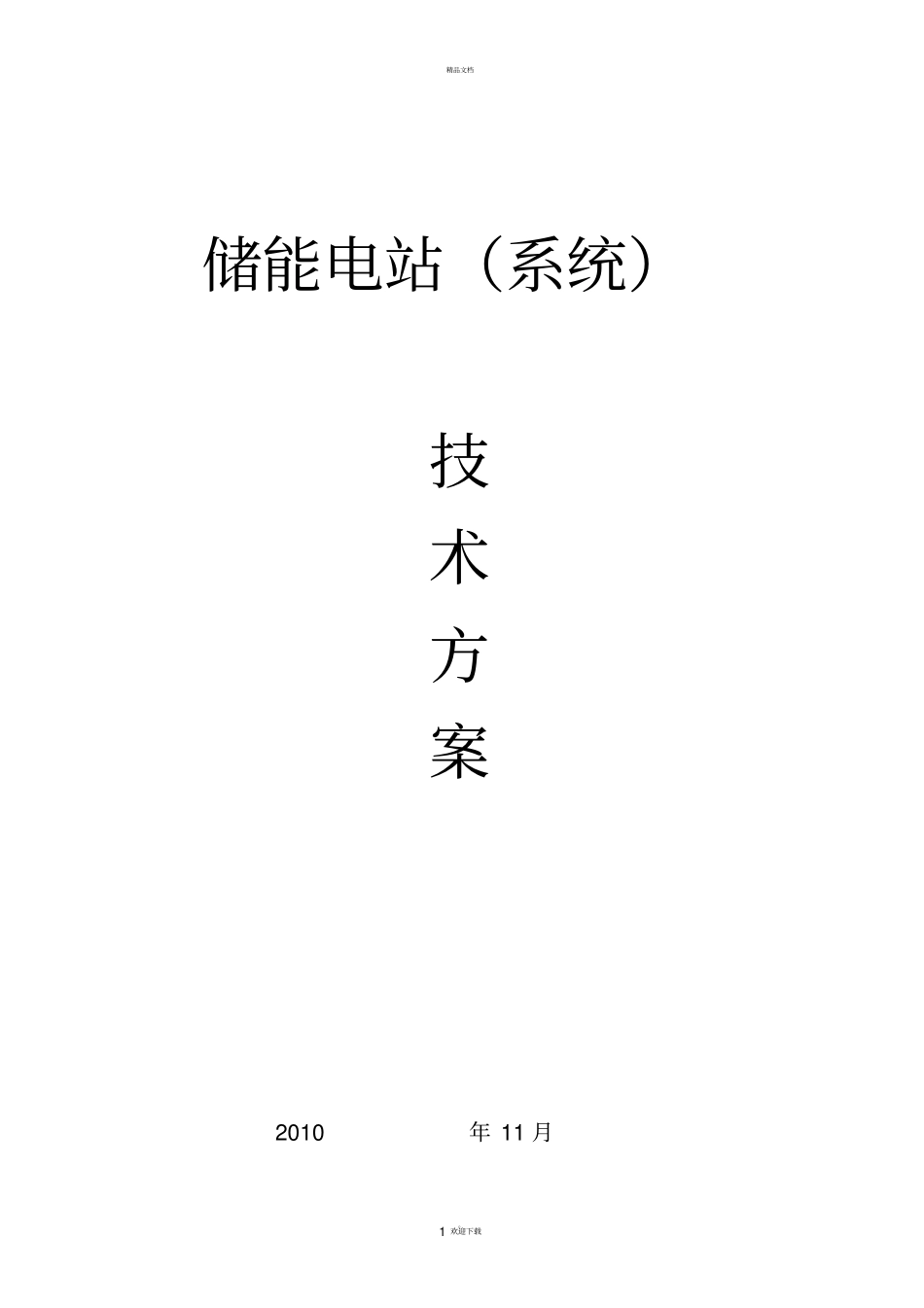

精品文档。1 欢迎下载储能电站（系统）技术方案 2010年 11 月精品文档。2 欢迎下载目录1. 概述 .......................................................... 32. 设计标准 ...................................................... 43. 储能电站（配合光伏并网发电应用）详细方案...................... 53.1 系统架构 ................................................. 53.2 光伏发电子系统........................................... 63.3 储能子系统 ............................................... 63.4 并网控制子系统.......................................... 12 3.5 储能电站联合控制调度子系统.............................. 14 4. 储能电站（系统）整体发展前景................................. 16 精品文档。3 欢迎下载1. 概述大容量电池储能系统在电力系统中的应用已有20 多年的历史，早期主要用于孤立电网的调频、 热备用、 调压和备份等。 电池储能系统在新能源并网中的应用，国外也已开展了一定的研究。上世纪90 年代末德国在 Herne 1MW的光伏电站和 Bocholt 2MW 的风电场分别配置了容量为1.2MWh的电池储能系统， 提供削峰、不中断供电和改善电能质量功能。 从 2003 年开始， 日本在 Hokkaido 30.6MW风电场安装了 6MW /6MWh 的全钒液流电池（ VRB）储能系统，用于平抑输出功率波动。2009 年英国 EDF电网将 600kW/200kWh锂离子电池储能系统配置在东部一个 11KV配电网 STATCOM中，用于潮流和电压控制，有功和无功控制。总体来说，储能电站（系统）在电网中的应用目的主要考虑“负荷调节、配合新能源接入、弥补线损、功率补偿、提高电能质量、孤网运行、削峰填谷”等几大功能应用。比如：削峰填谷，改善电网运行曲线，通俗一点解释，储能电站就像一个储电银行， 可以把用电低谷期富余的电储存起来，在用电高峰的时候再拿出来用， 这样就减少了电能的浪费； 此外储能电站还能减少线损， 增加线路和设备使用寿命； 优化系统电源布局， 改善电能质量。 而储能电站的绿色优势则主要体现在：科学安全，建设周期短；绿色环保，促进环境友好；集约用地，减少资源消耗等方面。精品文档。4 欢迎下载2. 设计标准GB 21966-2008 锂原电池和蓄电池在运输中的安全要求GJB 4477-2002 锂离子蓄电池组通用规范QC/T 743-2006 电动汽车用锂离子蓄电池GB/T 12325-2...
