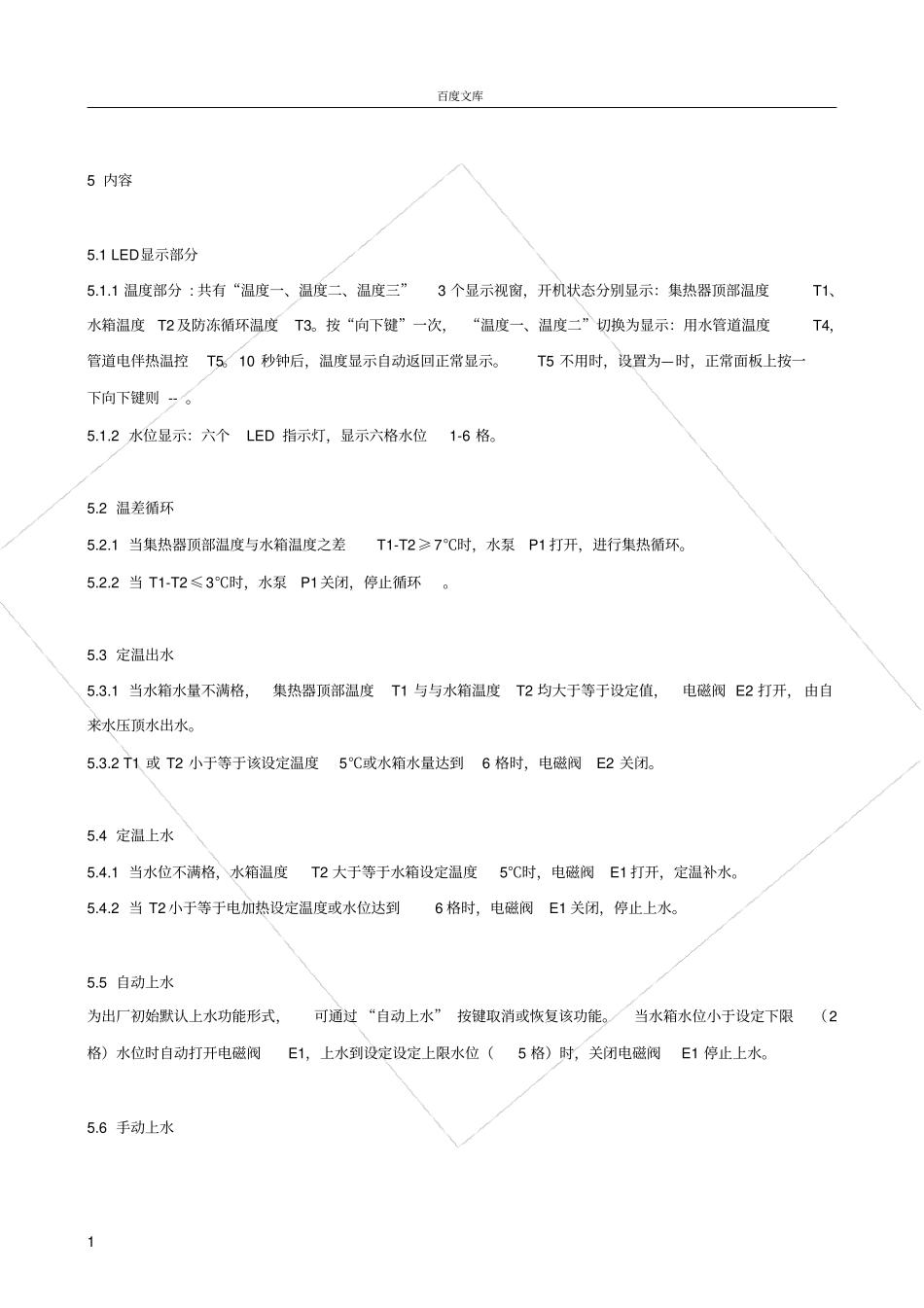

百度文库1 5 内容5.1 LED显示部分5.1.1 温度部分 : 共有“温度一、温度二、温度三”3 个显示视窗，开机状态分别显示：集热器顶部温度T1、水箱温度T2 及防冻循环温度T3。按“向下键”一次， “温度一、温度二”切换为显示：用水管道温度T4，管道电伴热温控T5。10 秒钟后，温度显示自动返回正常显示。T5 不用时，设置为—时，正常面板上按一下向下键则 -- 。5.1.2 水位显示：六个LED 指示灯，显示六格水位1-6 格。5.2 温差循环5.2.1 当集热器顶部温度与水箱温度之差T1-T2≥7℃时，水泵P1 打开，进行集热循环。5.2.2 当 T1-T2≤3℃时，水泵P1关闭，停止循环。5.3 定温出水5.3.1 当水箱水量不满格，集热器顶部温度T1 与与水箱温度T2 均大于等于设定值，电磁阀 E2 打开， 由自来水压顶水出水。5.3.2 T1 或 T2 小于等于该设定温度5℃或水箱水量达到6 格时，电磁阀E2 关闭。5.4 定温上水5.4.1 当水位不满格，水箱温度T2 大于等于水箱设定温度5℃时，电磁阀E1 打开，定温补水。5.4.2 当 T2 小于等于电加热设定温度或水位达到6 格时，电磁阀E1 关闭，停止上水。5.5 自动上水为出厂初始默认上水功能形式，可通过 “自动上水” 按键取消或恢复该功能。当水箱水位小于设定下限（2格）水位时自动打开电磁阀E1，上水到设定设定上限水位（5 格）时，关闭电磁阀E1 停止上水。5.6 手动上水百度文库2 水位低于设定上限时，手动即时上水至设定上限水位停止。可设定4 个定时时间点。5.7 定时上水在定时上水时间点后，上水至设定上限停止。可设定4 个定时时间点。5.8 低水位上水在上水电磁阀未启动情况下，当无水位显示时，自动强制上水到1 格。5.9 自动加热当水箱温度T2 小于或等于设定温度5℃时，自动启动辅助加热，达到水箱温度设定温度后停止。5.10 手动加热储热水箱 T2 低于设定温度时，手动即时启动辅助加热，把水加热到设定温度后停止加热。5.11 定时加热在定时加热时间点，当水箱温度T2 低于设定温度，启动辅助加热至设定温度停止。可设定4 个定时时间。5.12 电加热防干烧当水位低于一格，禁止电加热工作，一格及一格以上才可启动电加热相关功能。5.13 防冻电加热当水位 1 格以上，水温T2 小于或等于10℃时，打开电加热，大于或等于15℃时，关闭电加热（保证防冻用基础水温）。5.14 防冻循环5.14. 1 当集热器顶部温度T1 或集热器底部温度T3 低于防冻设定温度时，水泵P1 启动，进行循...
