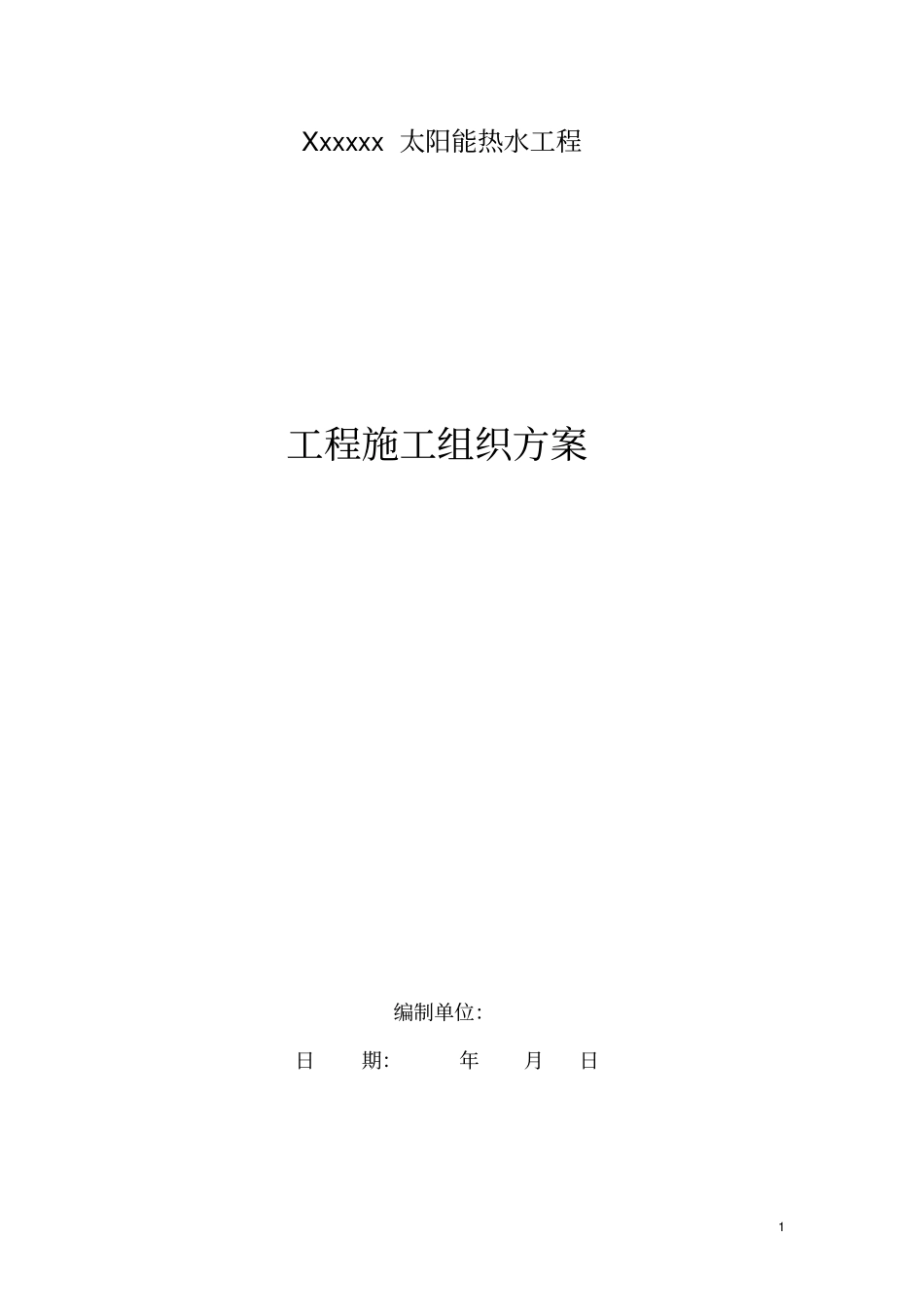

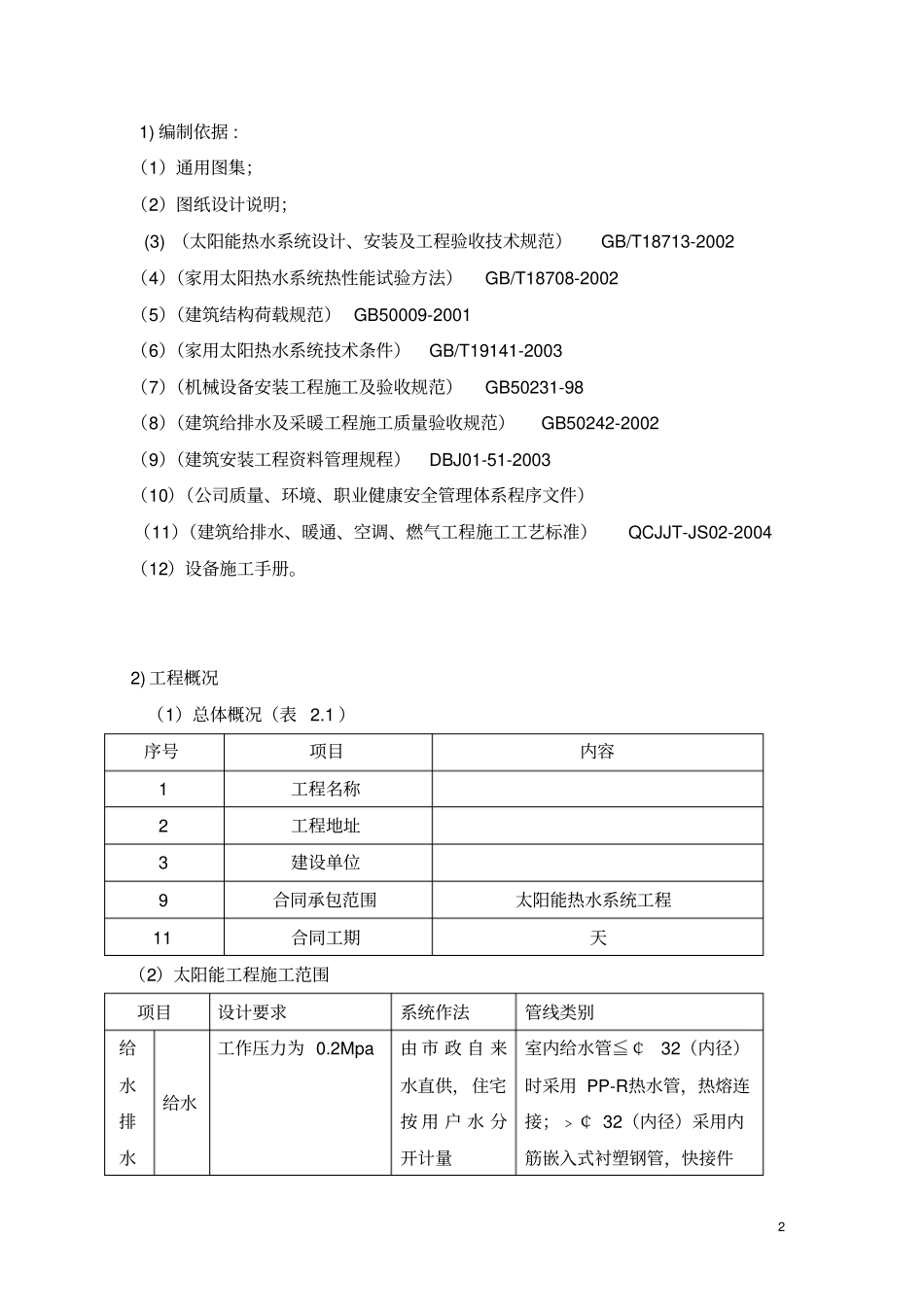

1 Xxxxxx 太阳能热水工程工程施工组织方案编制单位：日期：年月日2 1) 编制依据 : （1）通用图集；（2）图纸设计说明；(3) （太阳能热水系统设计、安装及工程验收技术规范）GB/T18713-2002 （4）（家用太阳热水系统热性能试验方法）GB/T18708-2002 （5）（建筑结构荷载规范） GB50009-2001 （6）（家用太阳热水系统技术条件）GB/T19141-2003 （7）（机械设备安装工程施工及验收规范）GB50231-98 （8）（建筑给排水及采暖工程施工质量验收规范）GB50242-2002 （9）（建筑安装工程资料管理规程）DBJ01-51-2003 （10）（公司质量、环境、职业健康安全管理体系程序文件）（11）（建筑给排水、暖通、空调、燃气工程施工工艺标准）QCJJT-JS02-2004 （12）设备施工手册。2) 工程概况（1）总体概况（表 2.1 ）序号项目内容1 工程名称2 工程地址3 建设单位9 合同承包范围太阳能热水系统工程11 合同工期天（2）太阳能工程施工范围项目设计要求系统作法管线类别给水排水给水工作压力为 0.2Mpa 由 市 政 自 来水直供，住宅按 用 户 水 分开计量室内给水管≦￠32（内径）时采用 PP-R热水管，热熔连接；﹥￠ 32（内径）采用内筋嵌入式衬塑钢管，快接件3 系统连接。热水每户阳台壁挂 太阳能集热器， 阳台内设置热水箱， 并设电辅助加热。各 户 设 独 立的 太 阳 能 热水器集热循环管采用直径16mm铜管，室内热水管≦￠32（内径）时采用 PP-R热水管，热熔连接；＞￠ 32（内径）采用内筋嵌入式衬塑钢管，快接件连接。水箱阳台壁挂式采用80L承压水箱按 设 计 及 规范施工控制器每户设自动控制器按 设 计 及 规范施工（3）专业概况本小区热水供应由各户太阳能热水器提供。各住户阳台上安装太阳能热水器（顶层用户在露台上安装） ；集热循环管采用铜管，外加橡塑保温；户内热水管道采用金属波纹管，热水管接一个用水点的采用ND15，接两个及以上用水点采用ND15；3) 施工准备（1）技术准备a 熟悉、审核图纸，参加设计交底；b 依据 IS09002 质量管理和质量保证标准编制工程项目质量计划，确定关键工序、特殊工序；c 收集已建工程质量通病信息，明确施工重点与难点，设置质量管理点，制定相应质量保证措施和质量预防措施；d 编制分项工程技术交底，安全交底；（2）物资准备a 编制材料计划，任务书；4 b 编制外加工订货计划，提出技术、质量要求及供方应提供的资料，主要设备应提出进场时间；c 预埋件...
