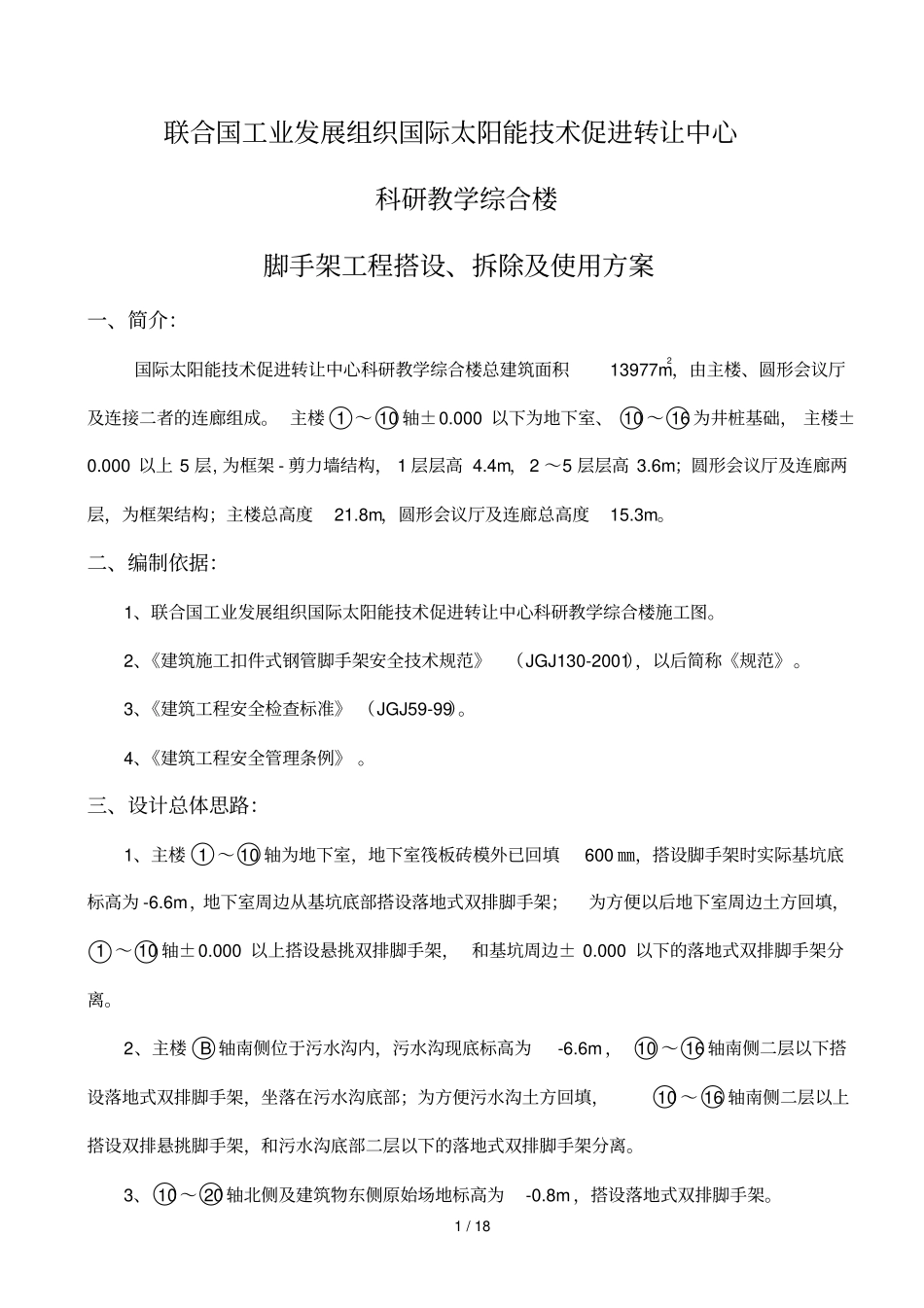

1 / 18 联合国工业发展组织国际太阳能技术促进转让中心科研教学综合楼脚手架工程搭设、拆除及使用方案一、简介：国际太阳能技术促进转让中心科研教学综合楼总建筑面积13977m2，由主楼、圆形会议厅及连接二者的连廊组成。 主楼○1 ～○10 轴±0.000 以下为地下室、 ○10 ～○16 为井桩基础， 主楼±0.000 以上 5 层, 为框架 - 剪力墙结构， 1 层层高 4.4m， 2 ～5 层层高 3.6m；圆形会议厅及连廊两层，为框架结构；主楼总高度21.8m，圆形会议厅及连廊总高度15.3m。二、编制依据：1、联合国工业发展组织国际太阳能技术促进转让中心科研教学综合楼施工图。2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001），以后简称《规范》。3、《建筑工程安全检查标准》 （JGJ59-99）。4、《建筑工程安全管理条例》 。三、设计总体思路：1、主楼○1 ～○10 轴为地下室，地下室筏板砖模外已回填600 ㎜，搭设脚手架时实际基坑底标高为 -6.6m，地下室周边从基坑底部搭设落地式双排脚手架；为方便以后地下室周边土方回填，○1 ～○10 轴±0.000 以上搭设悬挑双排脚手架， 和基坑周边± 0.000 以下的落地式双排脚手架分离。2、主楼○B 轴南侧位于污水沟内，污水沟现底标高为-6.6m ， ○10 ～○16 轴南侧二层以下搭设落地式双排脚手架，坐落在污水沟底部；为方便污水沟土方回填，○10 ～○16 轴南侧二层以上搭设双排悬挑脚手架，和污水沟底部二层以下的落地式双排脚手架分离。3、○10 ～○20 轴北侧及建筑物东侧原始场地标高为-0.8m ，搭设落地式双排脚手架。2 / 18 4、圆形会议厅原始场地标高为-2.2m，搭设落地式双排脚手架。5、连廊位于污水沟内，待污水沟土方回填后，搭设落地式双排脚手架。四、用材及检查验收：1、钢管： Φ 48×3.5 钢管（1）、新钢管的检查应符合下列规定：〈1〉、应有产品质量合格证书；〈 2〉、应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验》方法的有关规定。〈 3〉、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；〈4〉、钢管外径、壁厚、断面等偏差，应符合《规范》表8.1.5 的规定；〈5〉、钢管必须涂有防锈漆。（2）、旧钢管的检查应符合下列规定：〈1〉、表面绣蚀深度应符合《规范》表8.1.5序号 3 的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检...
