电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

套筒灌浆技术交底最终版VIP免费

套筒灌浆技术交底最终版_第1页
1/12
套筒灌浆技术交底最终版_第2页
2/12
套筒灌浆技术交底最终版_第3页
3/12

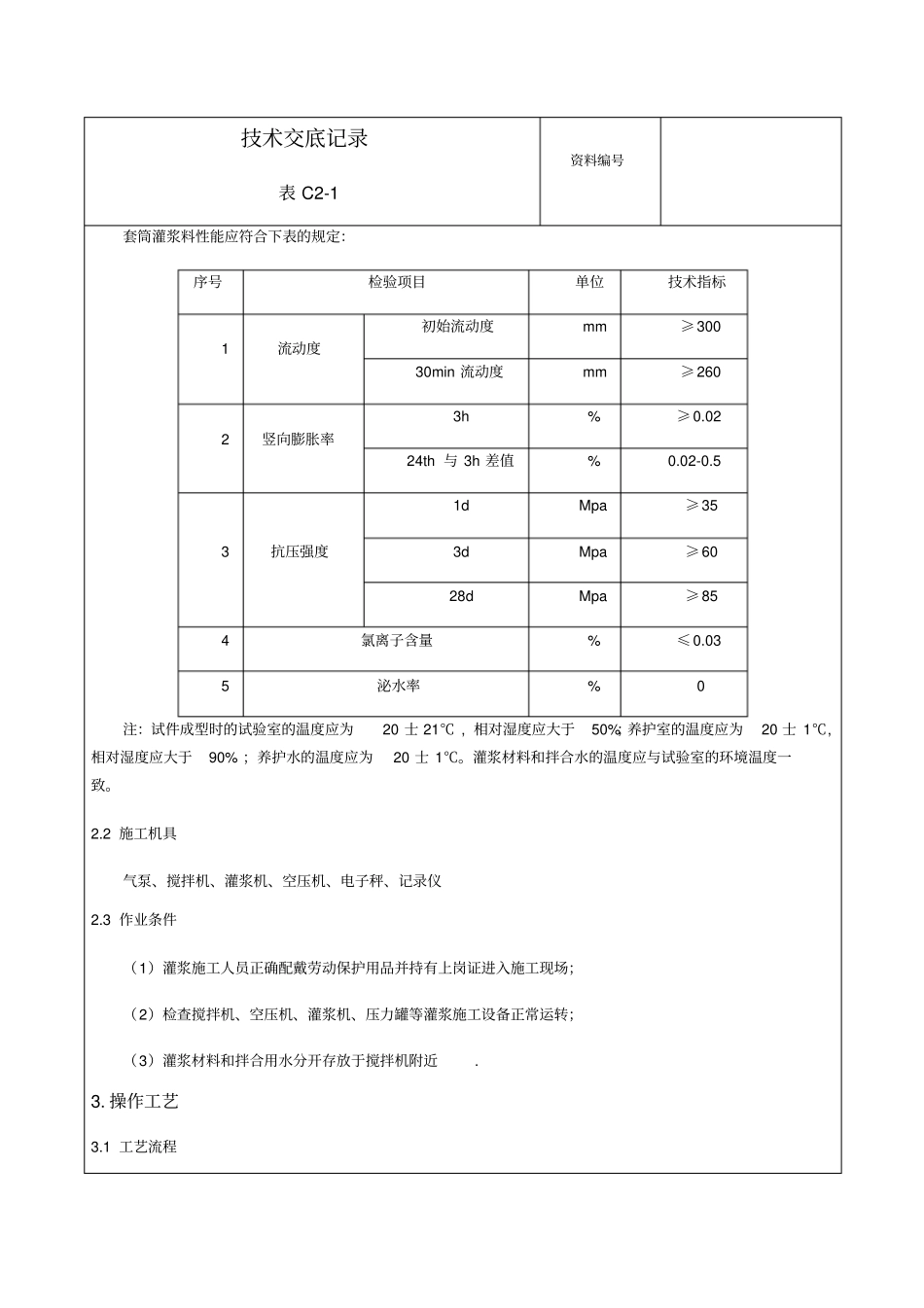

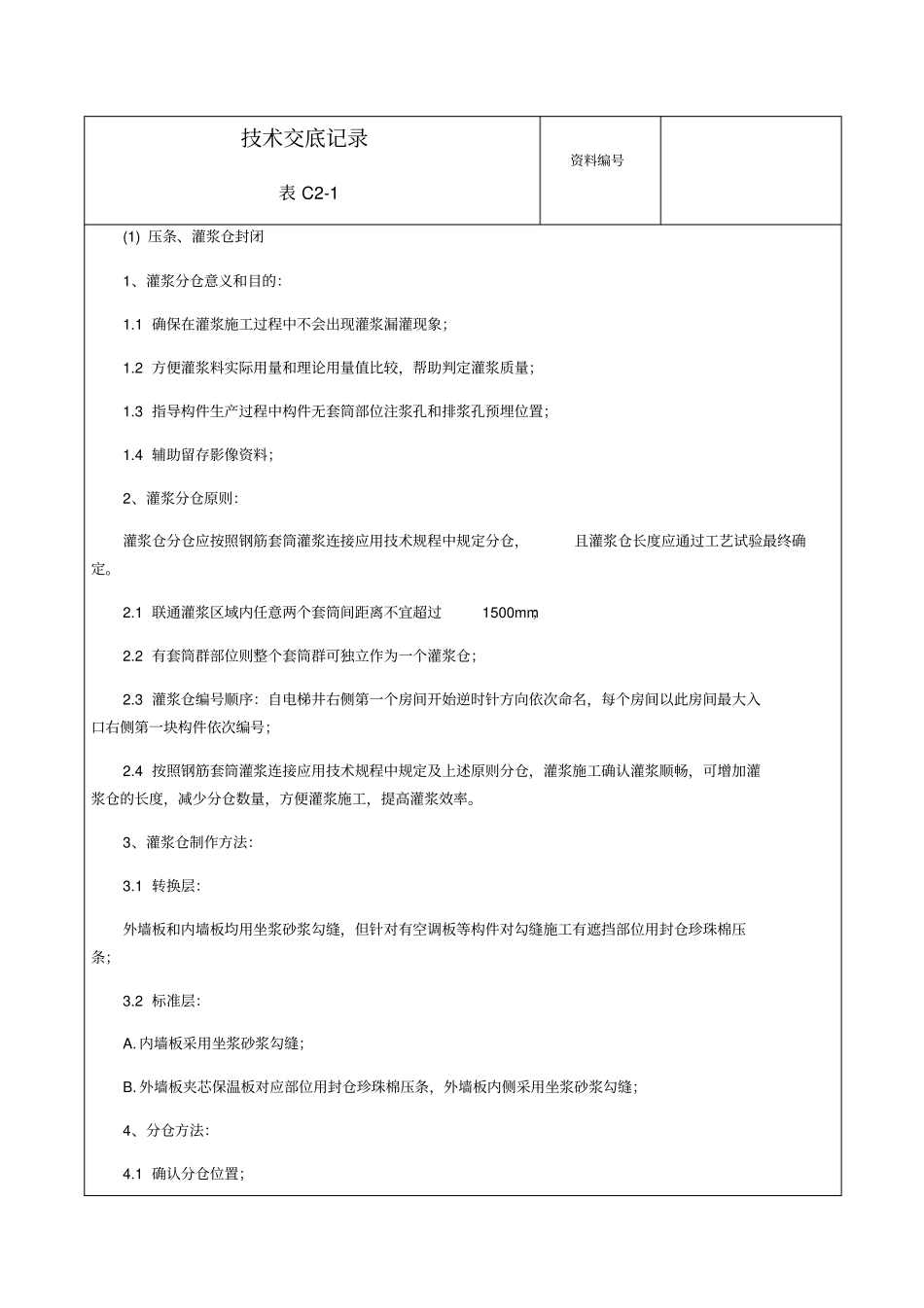

技术交底记录资料编号表 C2-1 工程名称顺义区后沙峪镇SY00-0019-6001 、 6003 地块 R2 二类居住用地施工单位福建德班建筑工程有限公司审核人分包单位施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底施工作业交底交底部位本次交底适用于本工程住宅楼接受交底范围本次交底适用于本工程住宅楼交底摘要:套筒灌浆施工工艺与质量要求交底内容:1. 施工范围本次交底适用于本工程住宅楼。2. 施工准备2.1 材料要求本工灌浆施工使用常温灌浆料,使用环境为5℃以上,必须符合根据JG/T 408-2013 《钢筋连接用套筒灌浆料》、DB11/T 1470 — 2017《钢筋套筒灌浆连接技术规程》、Q/HDJZG014-2016《钢筋连接用高性能灌浆料》企业标准要求。1、套筒灌浆料与灌浆套筒匹配使用,套筒品牌为“中建机械”,有匹配的形式检验报告。钢筋套筒灌浆连接接头应符合 JGJ107 中Ⅰ级变形性能等级的要求。2、套筒灌浆料应按照产品设计(说明书)要求的用水量进行配制。拌合用水应符合 JGJ63 的规定。3、当温度低于 5 ℃时,应使用低温型专用产品,低温型产品的适用温度为套筒部位温度-5 ℃~10℃,当环境日最低温度小于-10 ℃,或日最高温度大于 15 ℃时禁止使用。4、性能要求技术交底记录资料编号表 C2-1 套筒灌浆料性能应符合下表的规定:序号检验项目单位技术指标1 流动度初始流动度mm ≥300 30min 流动度mm ≥260 2 竖向膨胀率3h % ≥0.02 24th 与 3h 差值% 0.02-0.5 3 抗压强度1d Mpa ≥35 3d Mpa ≥60 28d Mpa ≥85 4 氯离子含量% ≤0.03 5 泌水率% 0 注:试件成型时的试验室的温度应为20 士 21℃ , 相对湿度应大于50%;养护室的温度应为20 士 1℃,相对湿度应大于90% ;养护水的温度应为20 士 1℃。灌浆材料和拌合水的温度应与试验室的环境温度一致。2.2 施工机具气泵、搅拌机、灌浆机、空压机、电子秤、记录仪2.3 作业条件(1)灌浆施工人员正确配戴劳动保护用品并持有上岗证进入施工现场;(2)检查搅拌机、空压机、灌浆机、压力罐等灌浆施工设备正常运转;(3)灌浆材料和拌合用水分开存放于搅拌机附近. 3. 操作工艺3.1 工艺流程技术交底记录资料编号表 C2-1 (1) 压条、灌浆仓封闭1、灌浆分仓意义和目的:1.1 确保在灌浆施工过程中不会出现灌浆漏灌现象;1.2 方便灌浆料实际用量和理论用量值比较,帮助判定灌浆质量;1.3 指导构件生产过程中构件无套筒部位注浆孔和排...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

套筒灌浆技术交底最终版

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
