如何区分剪力墙、承重墙、挡土墙、填充墙VIP免费

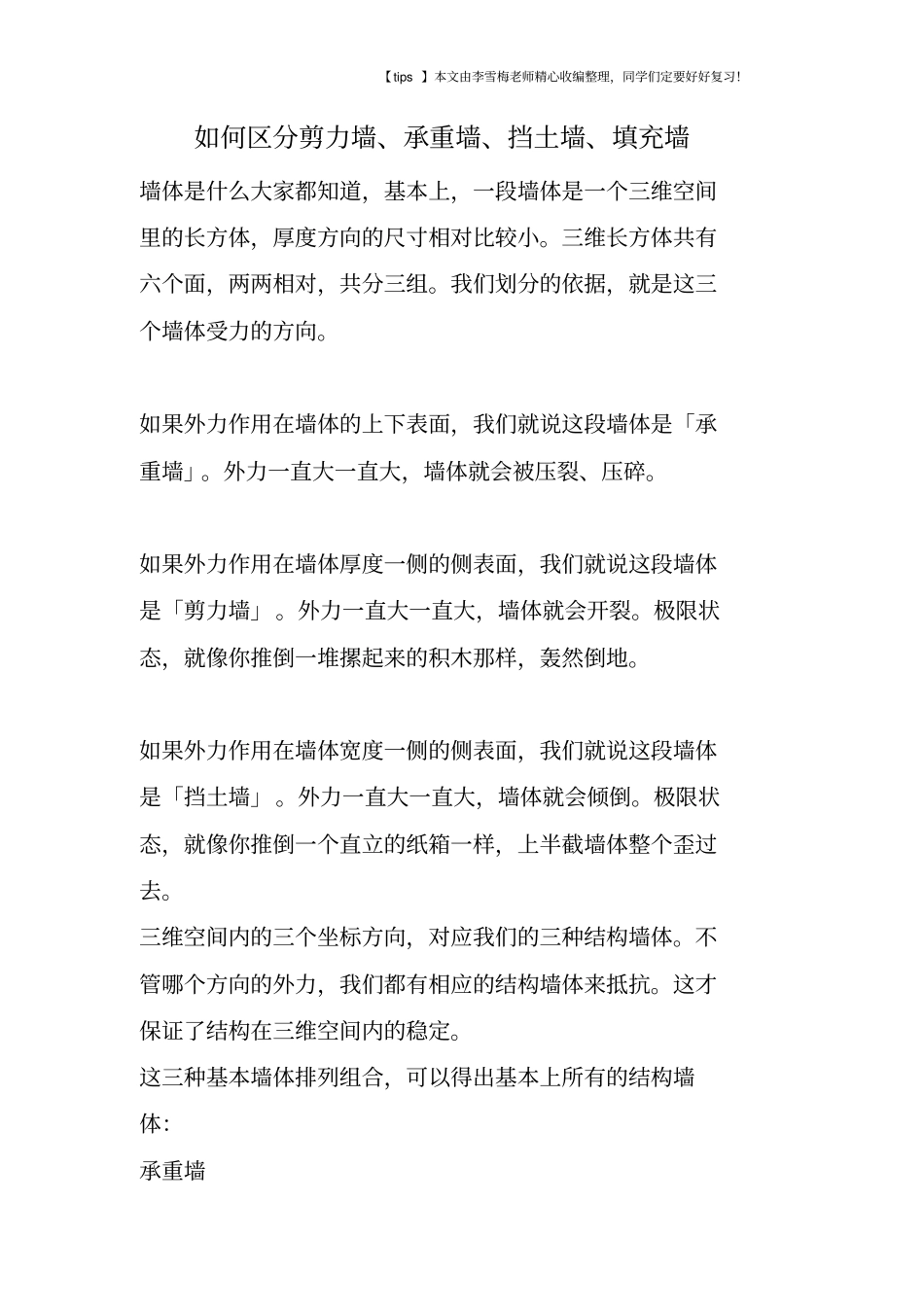

如何区分剪力墙、承重墙、挡土墙、填充墙_第1页
1/4

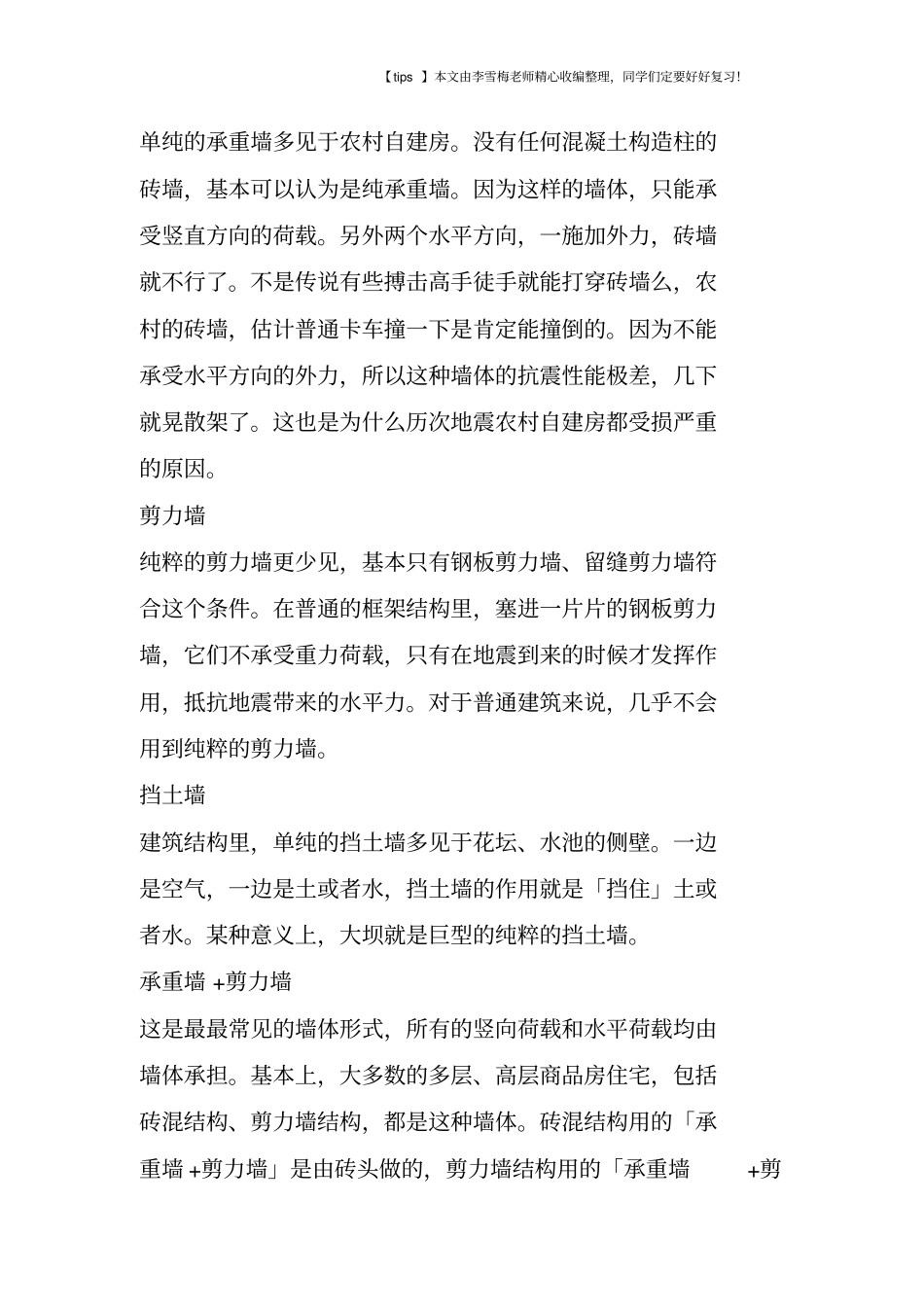

如何区分剪力墙、承重墙、挡土墙、填充墙_第2页
2/4

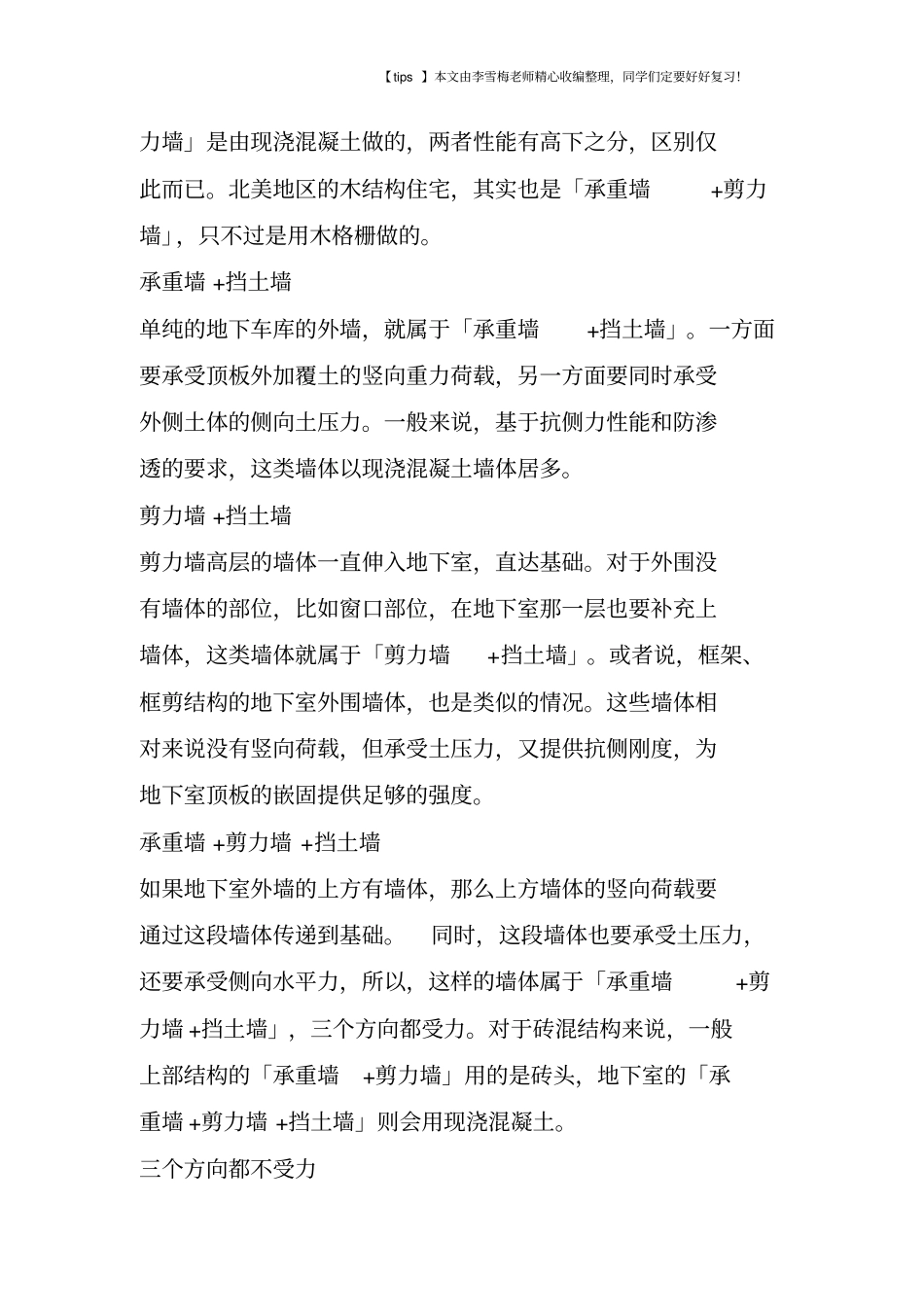

如何区分剪力墙、承重墙、挡土墙、填充墙_第3页
3/4
【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!如何区分剪力墙、承重墙、挡土墙、填充墙墙体是什么大家都知道,基本上,一段墙体是一个三维空间里的长方体,厚度方向的尺寸相对比较小。三维长方体共有六个面,两两相对,共分三组。我们划分的依据,就是这三个墙体受力的方向。如果外力作用在墙体的上下表面,我们就说这段墙体是「承重墙」。外力一直大一直大,墙体就会被压裂、压碎。如果外力作用在墙体厚度一侧的侧表面,我们就说这段墙体是「剪力墙」。外力一直大一直大,墙体就会开裂。极限状态,就像你推倒一堆摞起来的积木那样,轰然倒地。如果外力作用在墙体宽度一侧的侧表面,我们就说这段墙体是「挡土墙」。外力一直大一直大,墙体就会倾倒。极限状态,就像你推倒一个直立的纸箱一样,上半截墙体整个歪过去。三维空间内的三个坐标方向,对应我们的三种结构墙体。不管哪个方向的外力,我们都有相应的结构墙体来抵抗。这才保证了结构在三维空间内的稳定。这三种基本墙体排列组合,可以得出基本上所有的结构墙体:承重墙【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!单纯的承重墙多见于农村自建房。没有任何混凝土构造柱的砖墙,基本可以认为是纯承重墙。因为这样的墙体,只能承受竖直方向的荷载。另外两个水平方向,一施加外力,砖墙就不行了。不是传说有些搏击高手徒手就能打穿砖墙么,农村的砖墙,估计普通卡车撞一下是肯定能撞倒的。因为不能承受水平方向的外力,所以这种墙体的抗震性能极差,几下就晃散架了。这也是为什么历次地震农村自建房都受损严重的原因。剪力墙纯粹的剪力墙更少见,基本只有钢板剪力墙、留缝剪力墙符合这个条件。在普通的框架结构里,塞进一片片的钢板剪力墙,它们不承受重力荷载,只有在地震到来的时候才发挥作用,抵抗地震带来的水平力。对于普通建筑来说,几乎不会用到纯粹的剪力墙。挡土墙建筑结构里,单纯的挡土墙多见于花坛、水池的侧壁。一边是空气,一边是土或者水,挡土墙的作用就是「挡住」土或者水。某种意义上,大坝就是巨型的纯粹的挡土墙。承重墙 +剪力墙这是最最常见的墙体形式,所有的竖向荷载和水平荷载均由墙体承担。基本上,大多数的多层、高层商品房住宅,包括砖混结构、剪力墙结构,都是这种墙体。砖混结构用的「承重墙 +剪力墙」是由砖头做的,剪力墙结构用的「承重墙+剪【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!力墙」是由...
