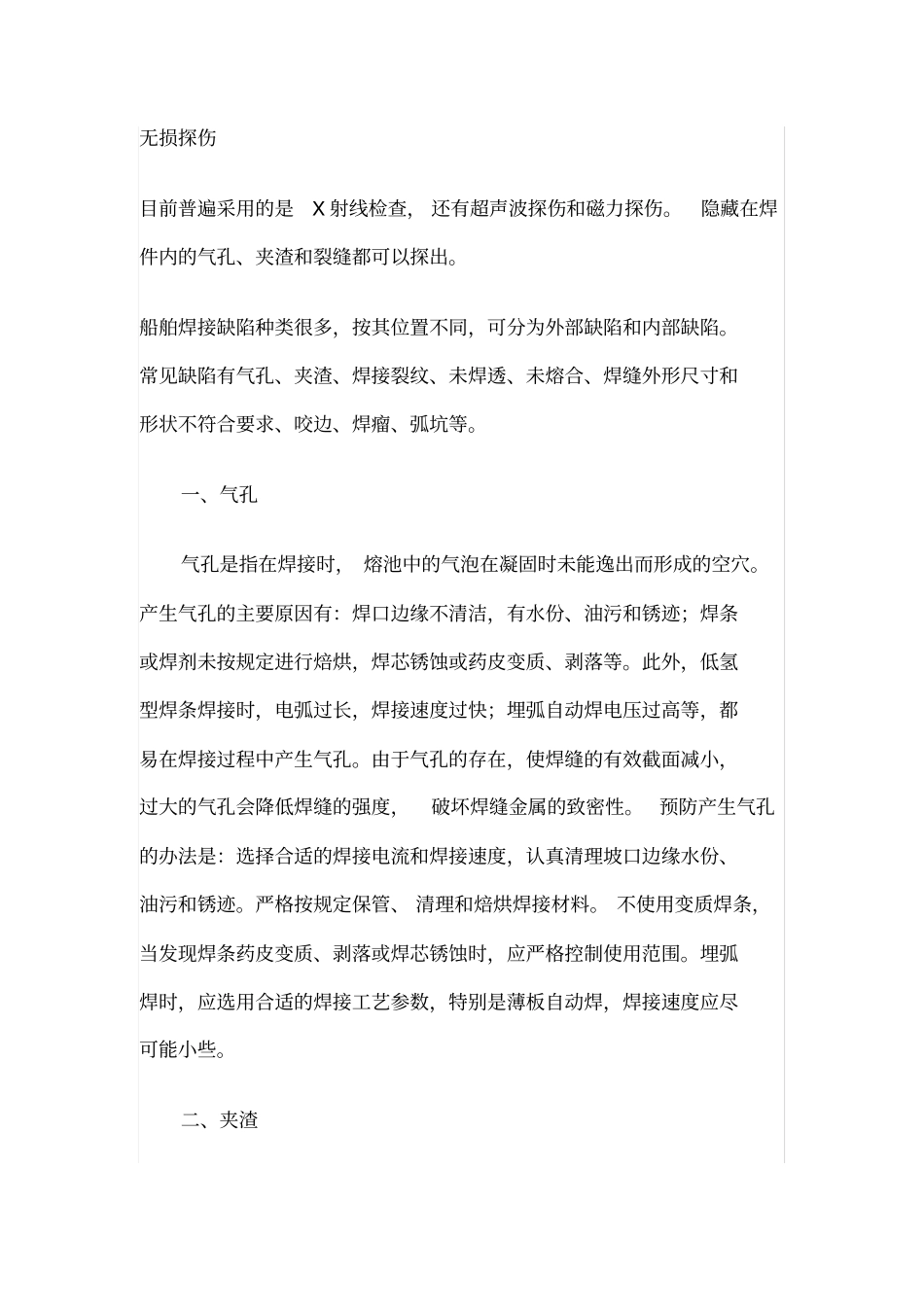

如何检查焊缝内部气孔_第1页
1/9

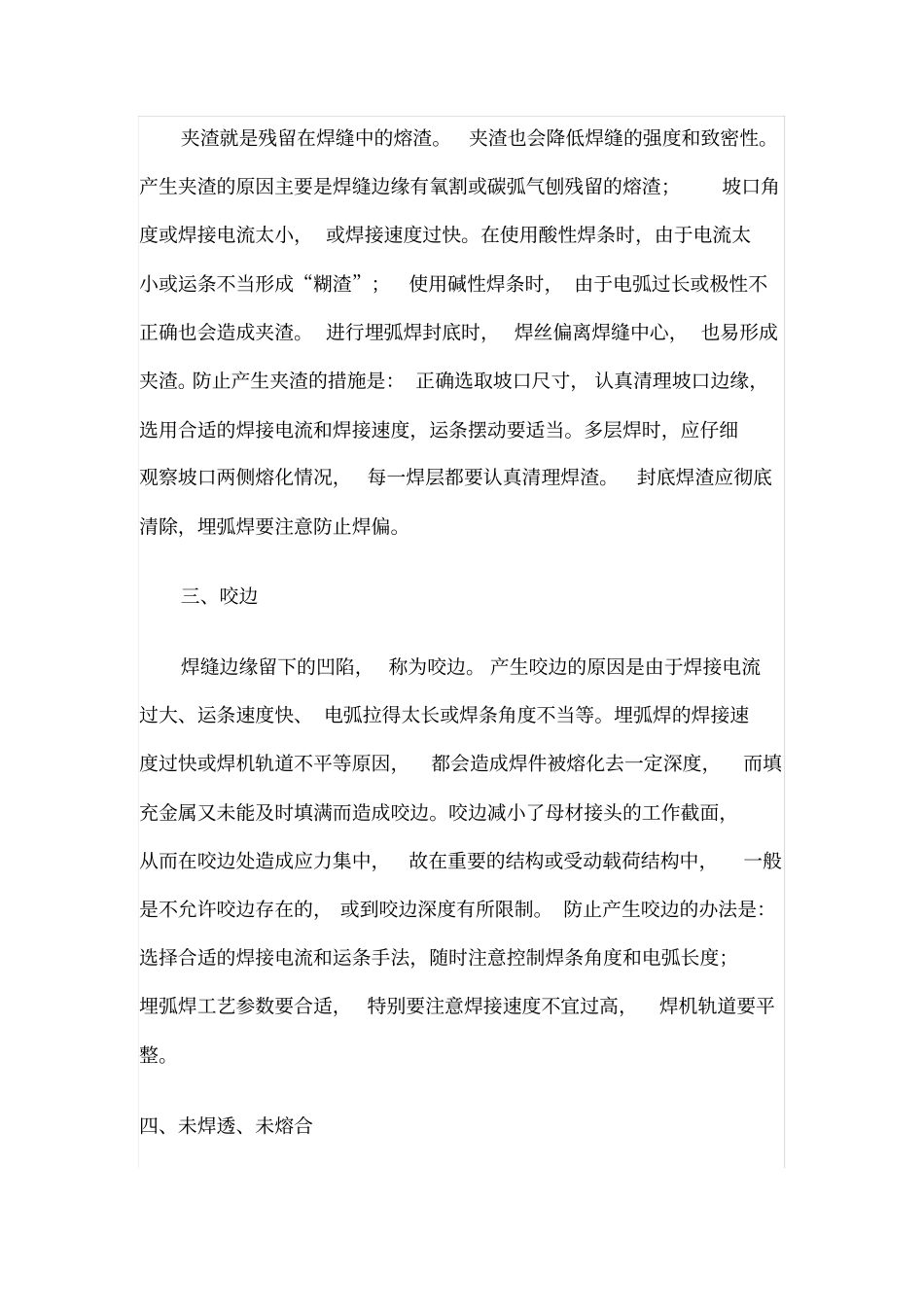

如何检查焊缝内部气孔_第2页
2/9

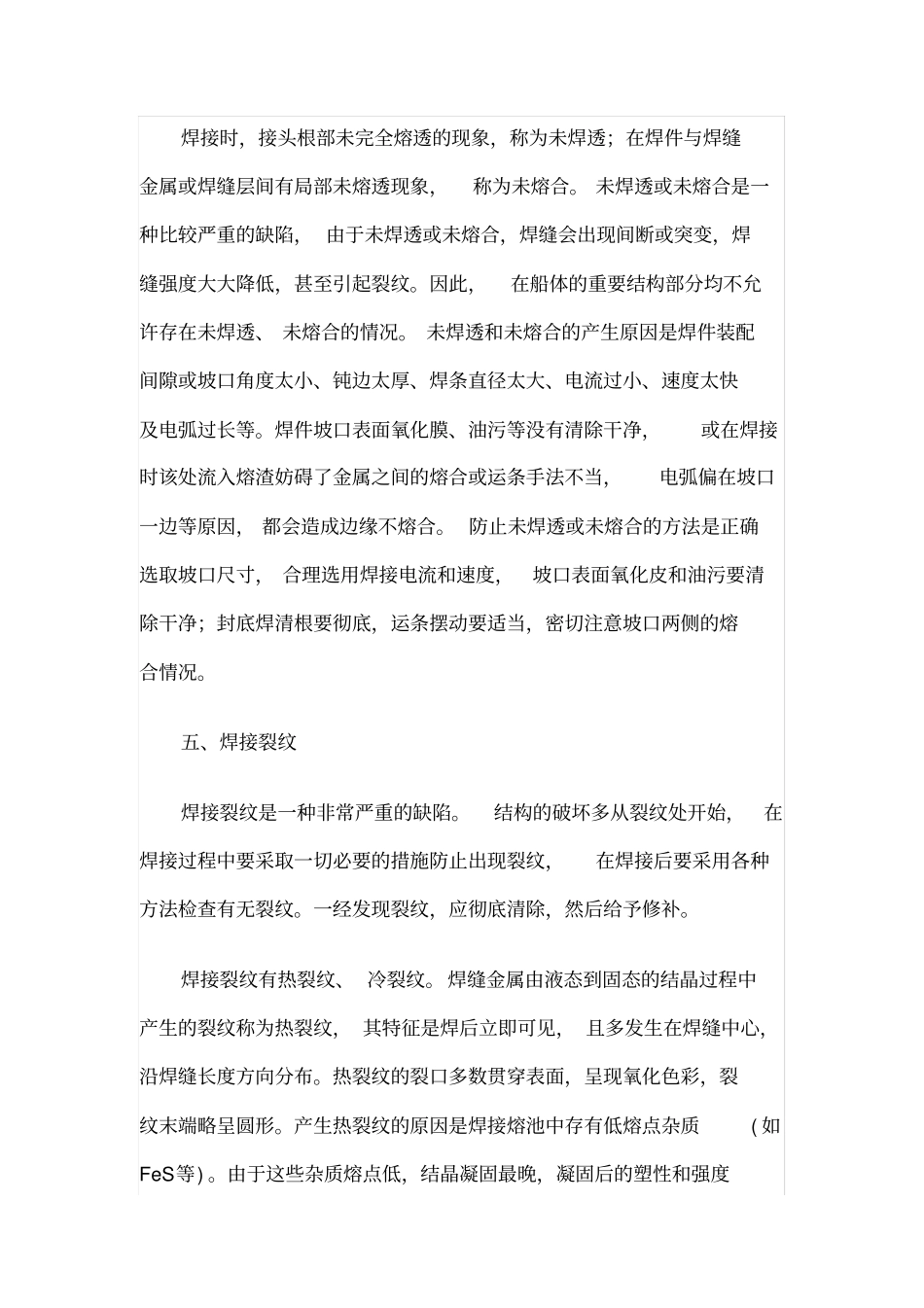

如何检查焊缝内部气孔_第3页
3/9
无损探伤目前普遍采用的是X 射线检查, 还有超声波探伤和磁力探伤。隐藏在焊件内的气孔、夹渣和裂缝都可以探出。船舶焊接缺陷种类很多,按其位置不同,可分为外部缺陷和内部缺陷。常见缺陷有气孔、夹渣、焊接裂纹、未焊透、未熔合、焊缝外形尺寸和形状不符合要求、咬边、焊瘤、弧坑等。一、气孔气孔是指在焊接时, 熔池中的气泡在凝固时未能逸出而形成的空穴。产生气孔的主要原因有:焊口边缘不清洁,有水份、油污和锈迹;焊条或焊剂未按规定进行焙烘,焊芯锈蚀或药皮变质、剥落等。此外,低氢型焊条焊接时,电弧过长,焊接速度过快;埋弧自动焊电压过高等,都易在焊接过程中产生气孔。由于气孔的存在,使焊缝的有效截面减小,过大的气孔会降低焊缝的强度,破坏焊缝金属的致密性。 预防产生气孔的办法是:选择合适的焊接电流和焊接速度,认真清理坡口边缘水份、油污和锈迹。严格按规定保管、 清理和焙烘焊接材料。 不使用变质焊条,当发现焊条药皮变质、剥落或焊芯锈蚀时,应严格控制使用范围。埋弧焊时,应选用合适的焊接工艺参数,特别是薄板自动焊,焊接速度应尽可能小些。二、夹渣夹渣就是残留在焊缝中的熔渣。夹渣也会降低焊缝的强度和致密性。产生夹渣的原因主要是焊缝边缘有氧割或碳弧气刨残留的熔渣;坡口角度或焊接电流太小, 或焊接速度过快。在使用酸性焊条时,由于电流太小或运条不当形成“糊渣”;使用碱性焊条时, 由于电弧过长或极性不正确也会造成夹渣。 进行埋弧焊封底时, 焊丝偏离焊缝中心, 也易形成夹渣。防止产生夹渣的措施是: 正确选取坡口尺寸, 认真清理坡口边缘,选用合适的焊接电流和焊接速度,运条摆动要适当。多层焊时,应仔细观察坡口两侧熔化情况, 每一焊层都要认真清理焊渣。封底焊渣应彻底清除,埋弧焊要注意防止焊偏。三、咬边焊缝边缘留下的凹陷, 称为咬边。 产生咬边的原因是由于焊接电流过大、运条速度快、 电弧拉得太长或焊条角度不当等。埋弧焊的焊接速度过快或焊机轨道不平等原因,都会造成焊件被熔化去一定深度,而填充金属又未能及时填满而造成咬边。咬边减小了母材接头的工作截面,从而在咬边处造成应力集中,故在重要的结构或受动载荷结构中,一般是不允许咬边存在的, 或到咬边深度有所限制。 防止产生咬边的办法是:选择合适的焊接电流和运条手法,随时注意控制焊条角度和电弧长度;埋弧焊工艺参数要合适, 特别要注意焊接速度不宜过高,焊机轨道要平整。四、未焊透、未熔合...
