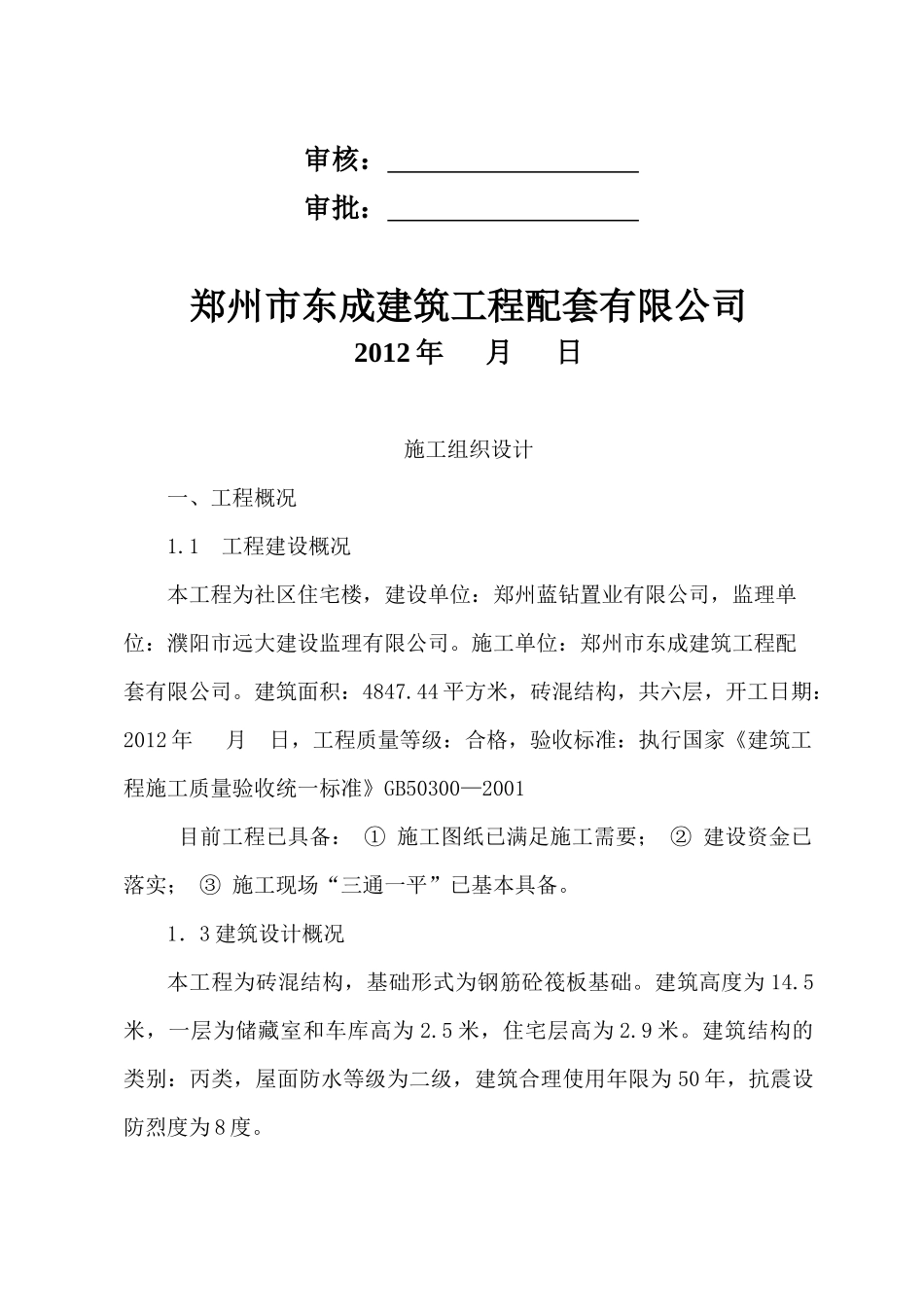

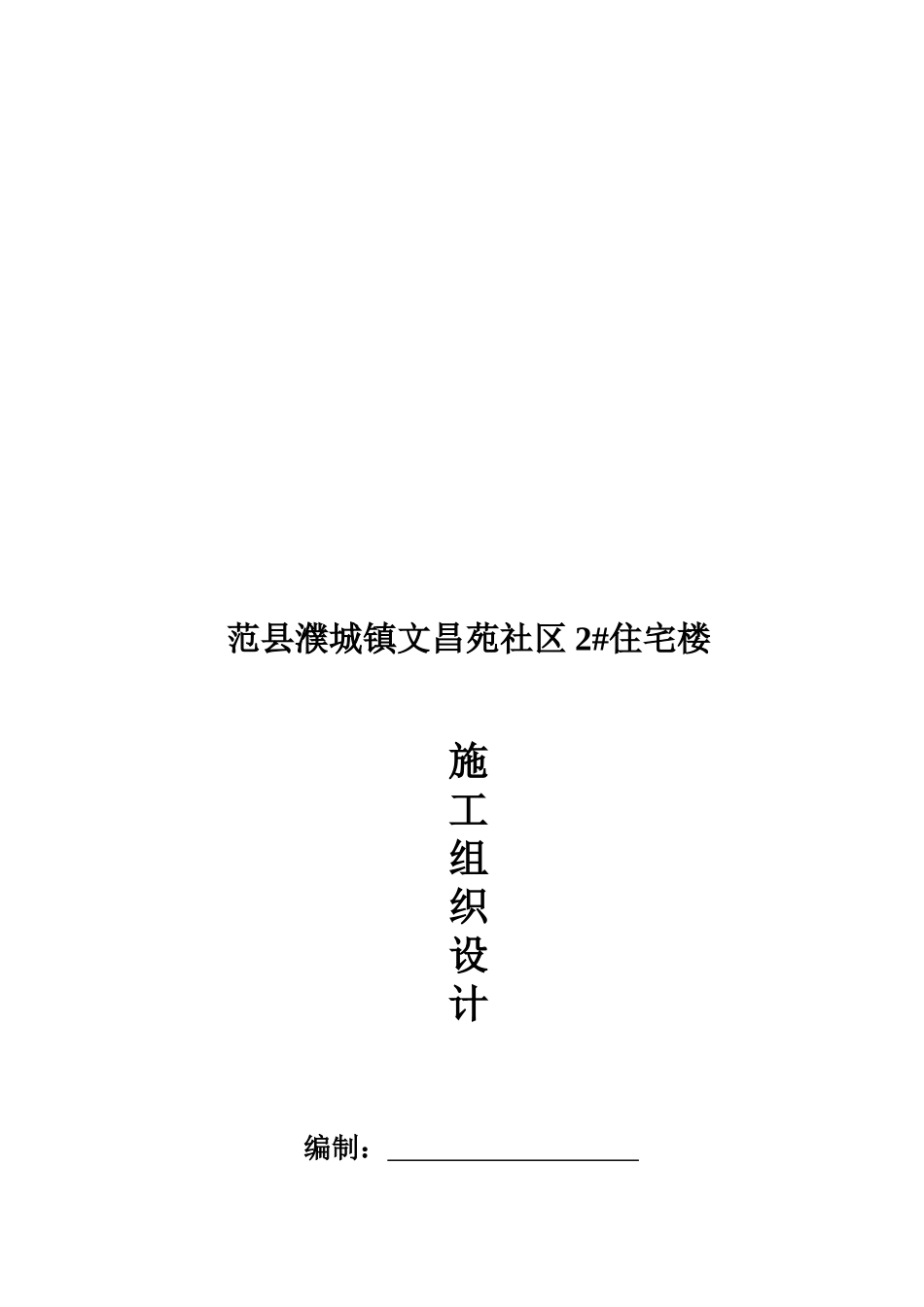

范县濮城镇文昌苑社区 2#住宅楼施 工组织设计编制： 审核： 审批： 郑州市东成建筑工程配套有限公司2012 年 月 日施工组织设计一、工程概况 1.1 工程建设概况 本工程为社区住宅楼，建设单位：郑州蓝钻置业有限公司，监理单位：濮阳市远大建设监理有限公司。施工单位：郑州市东成建筑工程配套有限公司。建筑面积：4847.44 平方米，砖混结构，共六层，开工日期：2012 年 月 日，工程质量等级：合格，验收标准：执行国家《建筑工程施工质量验收统一标准》GB50300—2001 目前工程已具备： ① 施工图纸已满足施工需要； ② 建设资金已落实； ③ 施工现场“三通一平”已基本具备。1．3 建筑设计概况本工程为砖混结构，基础形式为钢筋砼筏板基础。建筑高度为 14.5米，一层为储藏室和车库高为 2.5 米，住宅层高为 2.9 米。建筑结构的类别：丙类，屋面防水等级为二级，建筑合理使用年限为 50 年，抗震设防烈度为 8 度。（ 1 ） 地 面 ： 做 法 采 用 《 05 系 列 工 程 建 设 标 准 设 计 图 集 》（05YJ001）。（2）内墙面：均为水泥砂浆毛墙面。（4）外墙面：外墙外保温作法采用：选用 50 厚岩棉板作保温层，外刷高级外墙涂料。（5）屋面：上人屋面采用 60 厚岩棉板作保温层，不上人屋面采用40 厚岩棉板作保温层，屋面防水等级为二级，屋面执行《屋面工程技术规范》GB 50345-2004。（6）门窗：a. 进户门为复合保温防盗兼乙级防火门，b. 所有外窗均为白材白玻 80 系列塑钢单框中空玻璃推拉窗（附纱扇）。 （7）给排水系统：排水管采用排水用硬聚氯乙烯（PVC—U）管粘结。排水管和出户管连接应用两只 450弯头，900弯头须采用带检查口弯头，支 管与主管连接采用顺水三通或斜三通。给水管道采用 PP-R 塑料给水管，S5 系列，给水塑料管道之间采用热用连接，给水塑料管与金属管配件、阀门等连接，采用带金属嵌件的过渡接头螺纹连接。（8）电气、弱电系统安装：电气照明、电话、有线电视、对讲信号、网络管路均采用普通钢管。所有暗敷管线内应先穿好 D4.0 的铁丝，两端加木塞堵好，以免砂浆进入。钢管弯曲半径不得小于钢管外径的 12 倍，立管所经穿线洞和弱电插座处加装过路盒，过路盒为金属盒体。引入管室外端伸出散水 1m，埋深室外地坪下 0.8m，逐渐降低引至通信分线和电视前端箱；除进线电缆穿水煤气钢管外，其余线缆均穿 PVC 阻燃塑料管PVC 阻燃塑料管暗敷于墙体、楼板内...
