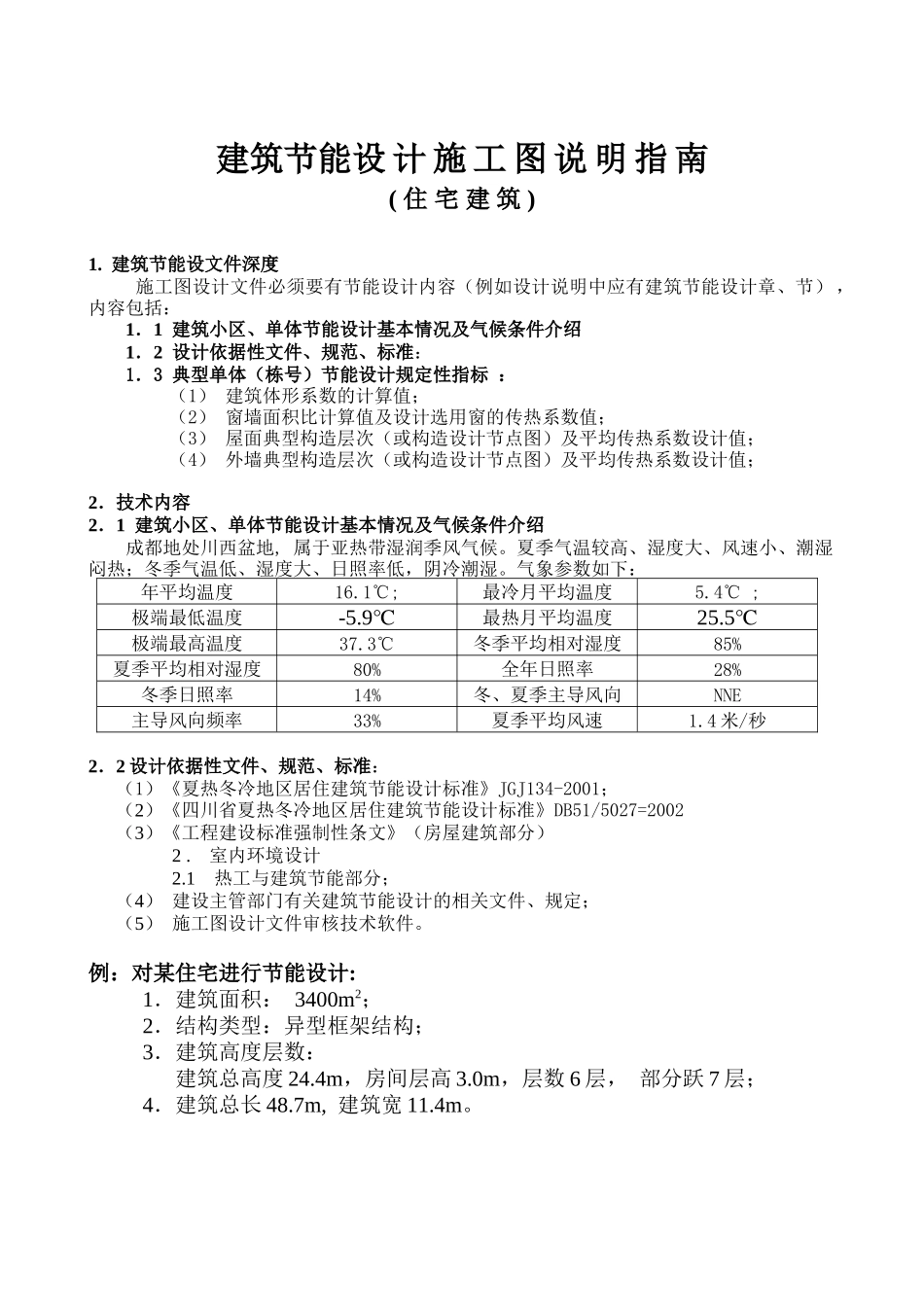

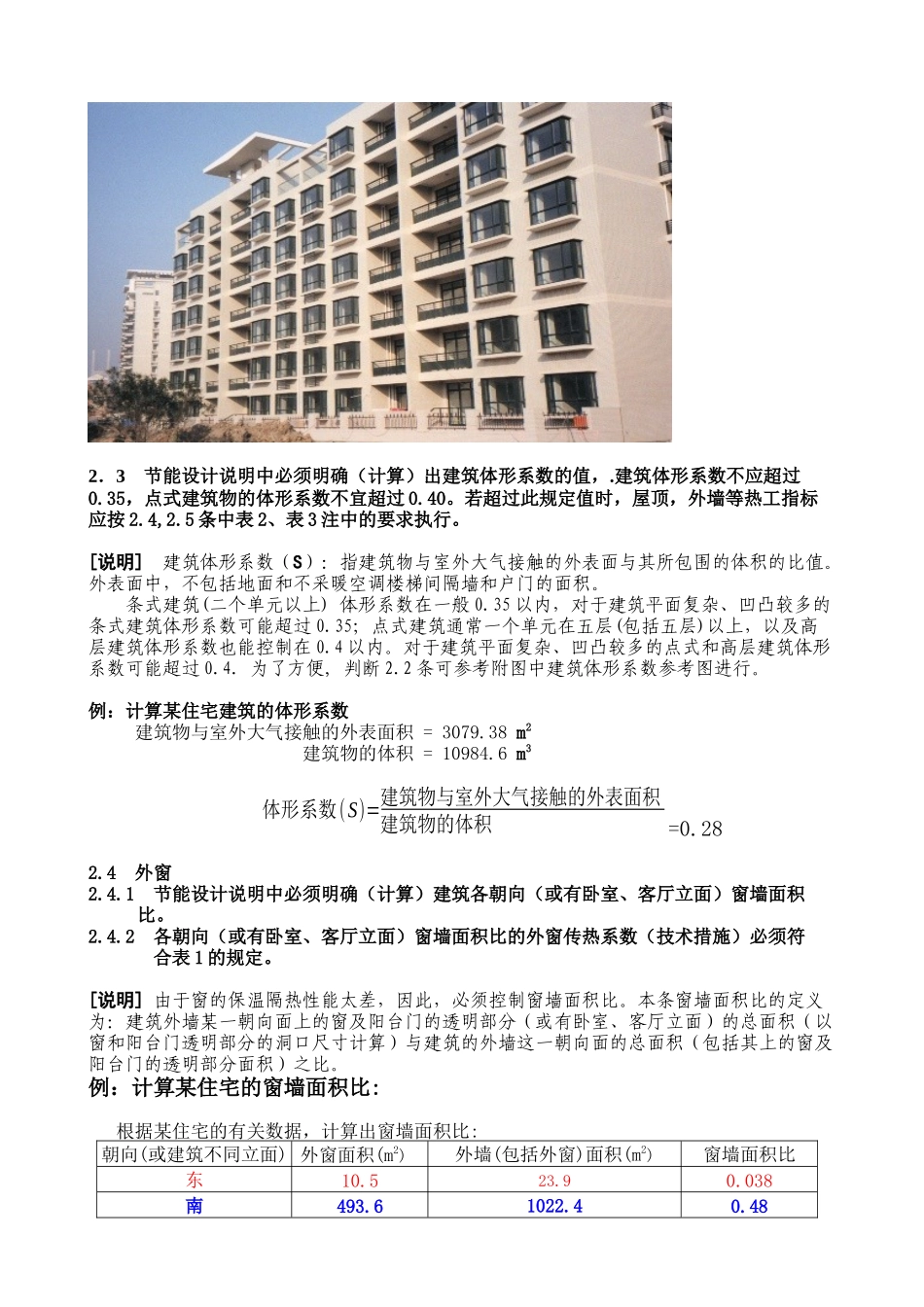

建筑节能设 计 施 工 图 说 明 指 南( 住 宅 建 筑 )1. 建筑节能设文件深度 施工图设计文件必须要有节能设计内容（例如设计说明中应有建筑节能设计章、节） ，内容包括：1．1 建筑小区、单体节能设计基本情况及气候条件介绍1．2 设计依据性文件、规范、标准：1．3 典型单体（栋号）节能设计规定性指标 ：（1） 建筑体形系数的计算值；（2） 窗墙面积比计算值及设计选用窗的传热系数值；（3） 屋面典型构造层次（或构造设计节点图）及平均传热系数设计值；（4） 外墙典型构造层次（或构造设计节点图）及平均传热系数设计值；2．技术内容2．1 建筑小区、单体节能设计基本情况及气候条件介绍成都地处川西盆地, 属于亚热带湿润季风气候。夏季气温较高、湿度大、风速小、潮湿闷热；冬季气温低、湿度大、日照率低，阴冷潮湿。气象参数如下：年平均温度16.1℃;最冷月平均温度5.4℃ ;极端最低温度-5.9℃最热月平均温度25.5℃极端最高温度 37.3℃冬季平均相对湿度85%夏季平均相对湿度80%全年日照率28%冬季日照率14%冬、夏季主导风向NNE主导风向频率33%夏季平均风速1.4 米/秒2．2 设计依据性文件、规范、标准：（1）《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001；（2）《四川省夏热冬冷地区居住建筑节能设计标准》DB51/5027=2002（3）《工程建设标准强制性条文》（房屋建筑部分）2 . 室内环境设计2.1 热工与建筑节能部分；（4） 建设主管部门有关建筑节能设计的相关文件、规定；（5） 施工图设计文件审核技术软件。例：对某住宅进行节能设计:1．建筑面积： 3400m2；2．结构类型：异型框架结构；3．建筑高度层数： 建筑总高度 24.4m，房间层高 3.0m，层数 6 层， 部分跃 7 层；4．建筑总长 48.7m, 建筑宽 11.4m。2．3 节能设计说明中必须明确（计算）出建筑体形系数的值，.建筑体形系数不应超过0.35，点式建筑物的体形系数不宜超过 0.40。若超过此规定值时，屋顶，外墙等热工指标应按 2.4,2.5 条中表 2、表 3 注中的要求执行。[说明] 建筑体形系数（S）：指建筑物与室外大气接触的外表面与其所包围的体积的比值。外表面中，不包括地面和不采暖空调楼梯间隔墙和户门的面积。条式建筑(二个单元以上) 体形系数在一般 0.35 以内，对于建筑平面复杂、凹凸较多的条式建筑体形系数可能超过 0.35；点式建筑通常一个单元在五层(包括五层)以上，以及高层建筑体形系数也能控制在 0.4 以内。对于建筑平...
