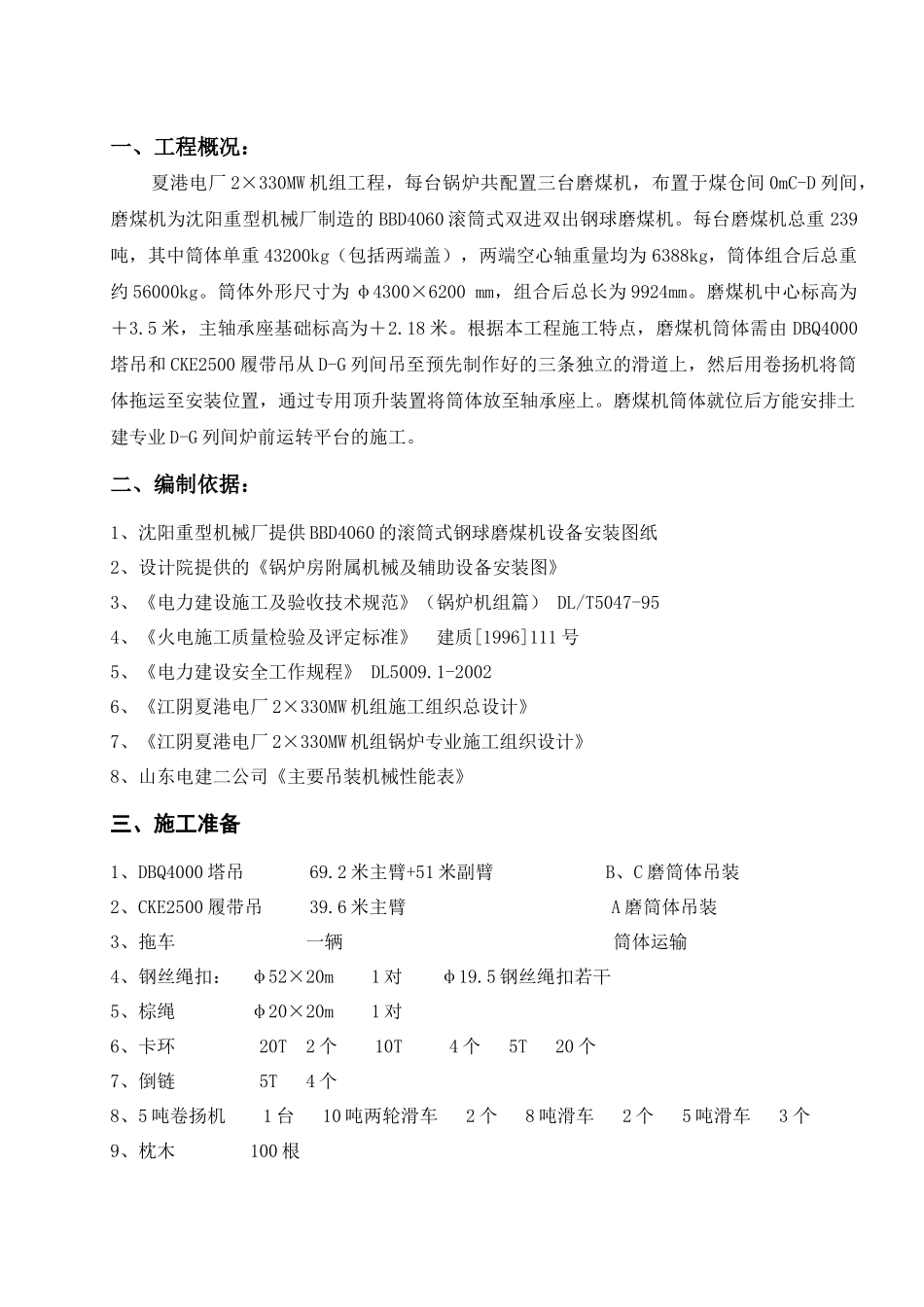

021_#5炉磨煤机筒体吊装运输作业指导书_第1页
1/10

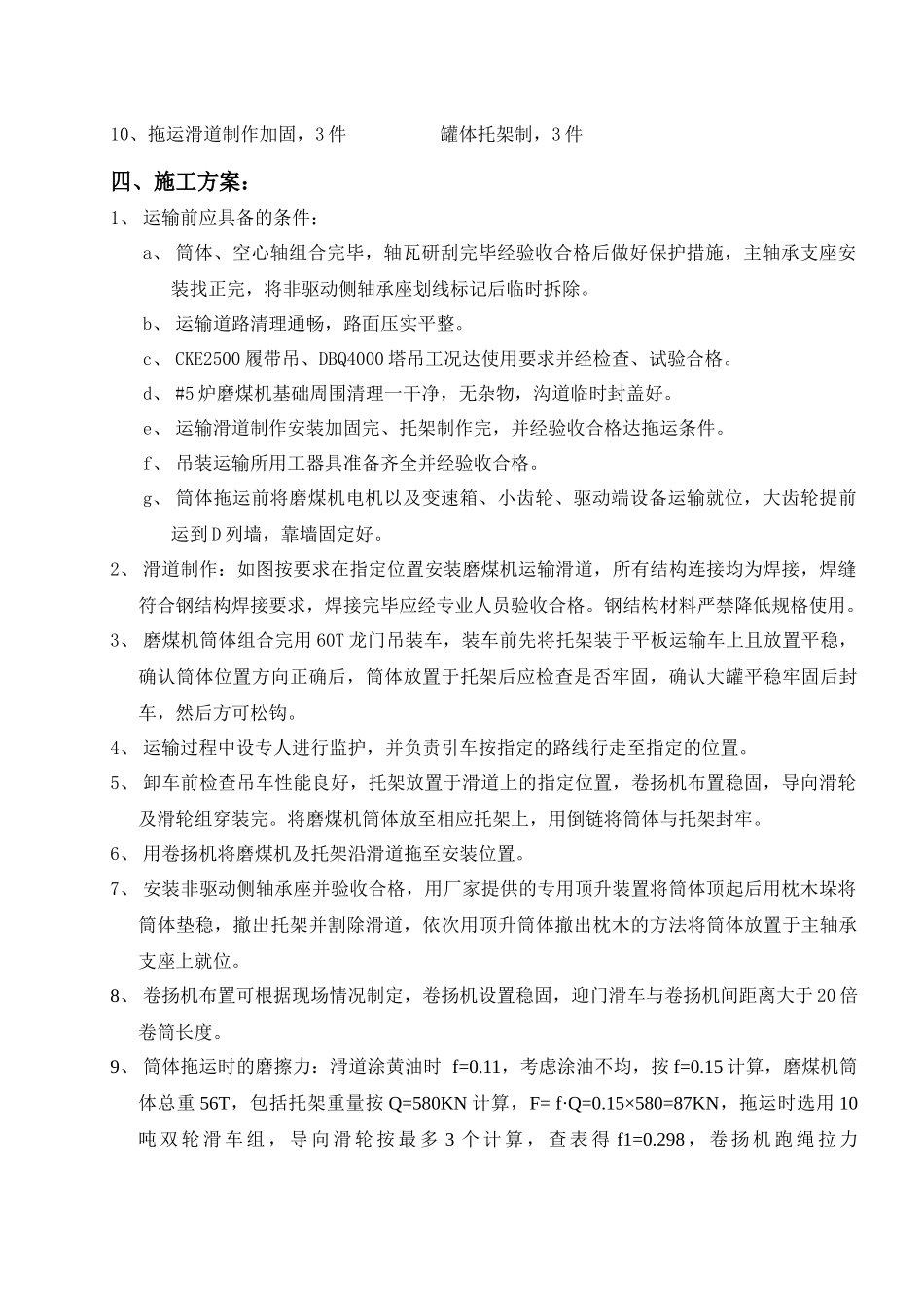

021_#5炉磨煤机筒体吊装运输作业指导书_第2页
2/10

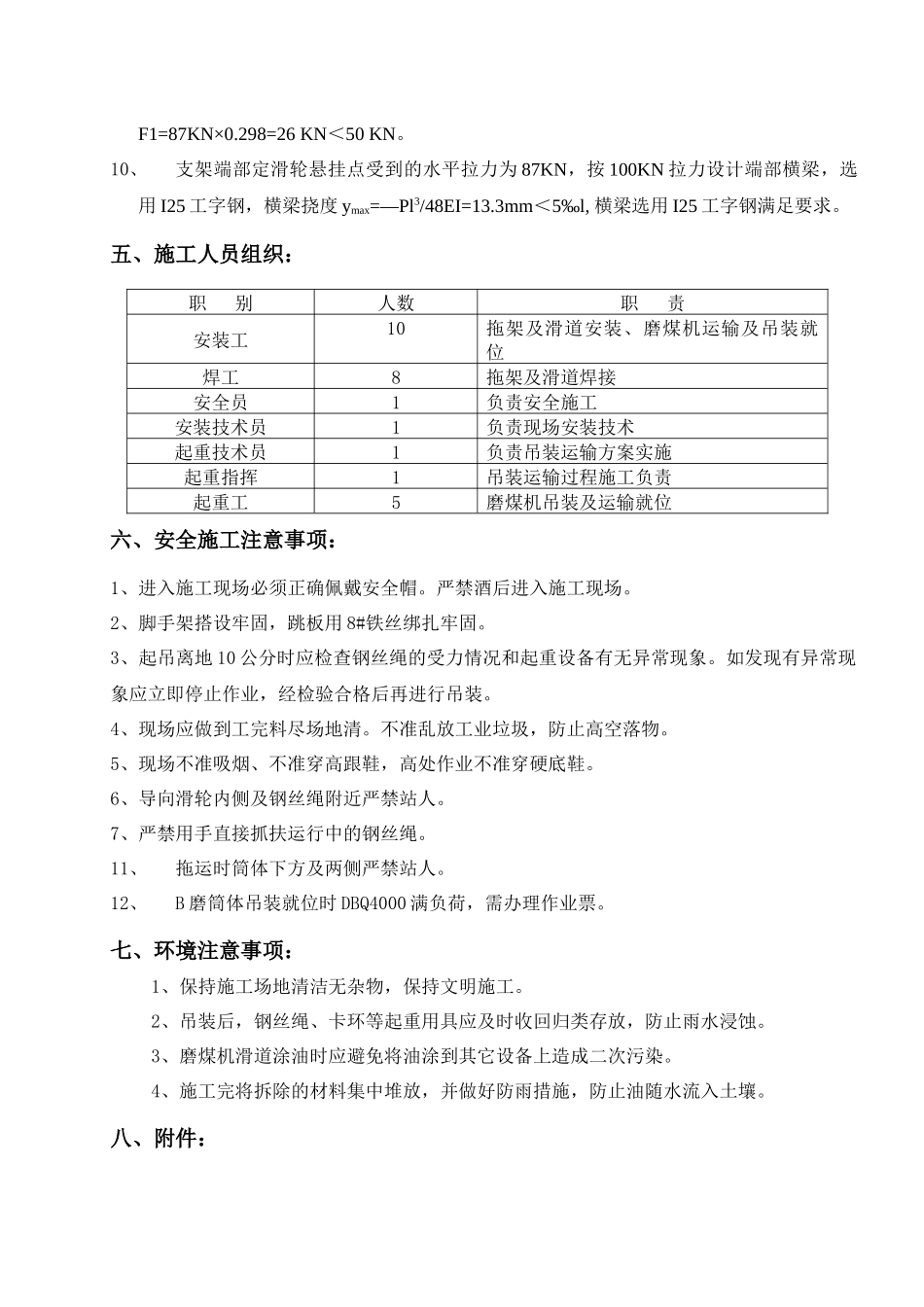

021_#5炉磨煤机筒体吊装运输作业指导书_第3页
3/10
一、工程概况:夏港电厂 2×330MW 机组工程,每台锅炉共配置三台磨煤机,布置于煤仓间 0mC-D 列间,磨煤机为沈阳重型机械厂制造的 BBD4060 滚筒式双进双出钢球磨煤机。每台磨煤机总重 239吨,其中筒体单重 43200kg(包括两端盖),两端空心轴重量均为 6388kg,筒体组合后总重约 56000kg。筒体外形尺寸为 φ4300×6200 mm,组合后总长为 9924mm。磨煤机中心标高为+3.5 米,主轴承座基础标高为+2.18 米。根据本工程施工特点,磨煤机筒体需由 DBQ4000塔吊和 CKE2500 履带吊从 D-G 列间吊至预先制作好的三条独立的滑道上,然后用卷扬机将筒体拖运至安装位置,通过专用顶升装置将筒体放至轴承座上。磨煤机筒体就位后方能安排土建专业 D-G 列间炉前运转平台的施工。二、编制依据:1、沈阳重型机械厂提供 BBD4060 的滚筒式钢球磨煤机设备安装图纸2、设计院提供的《锅炉房附属机械及辅助设备安装图》3、《电力建设施工及验收技术规范》(锅炉机组篇) DL/T5047-954、《火电施工质量检验及评定标准》 建质[1996]111 号5、《电力建设安全工作规程》 DL5009.1-20026、《江阴夏港电厂 2×330MW 机组施工组织总设计》7、《江阴夏港电厂 2×330MW 机组锅炉专业施工组织设计》8、山东电建二公司《主要吊装机械性能表》三、施工准备1、DBQ4000 塔吊 69.2 米主臂+51 米副臂 B、C 磨筒体吊装2、CKE2500 履带吊 39.6 米主臂 A 磨筒体吊装3、拖车 一辆 筒体运输4、钢丝绳扣: φ52×20m 1 对 φ19.5 钢丝绳扣若干5、棕绳 φ20×20m 1 对6、卡环 20T 2 个 10T 4 个 5T 20 个7、倒链 5T 4 个 8、5 吨卷扬机 1 台 10 吨两轮滑车 2 个 8 吨滑车 2 个 5 吨滑车 3 个9、枕木 100 根10、拖运滑道制作加固,3 件 罐体托架制,3 件四、施工方案:1、 运输前应具备的条件:a、 筒体、空心轴组合完毕,轴瓦研刮完毕经验收合格后做好保护措施,主轴承支座安装找正完,将非驱动侧轴承座划线标记后临时拆除。b、 运输道路清理通畅,路面压实平整。c、 CKE2500 履带吊、DBQ4000 塔吊工况达使用要求并经检查、试验合格。d、 #5 炉磨煤机基础周围清理一干净,无杂物,沟道临时封盖好。e、 运输滑道制作安装加固完、托架制作完,并经验收合格达拖运条件。f、 吊装运输所用工器具准备齐全并经验收合格。g、 筒体拖运前将磨煤机电机以及变速箱、小齿轮、驱动端设备运输就位,大齿轮提...
