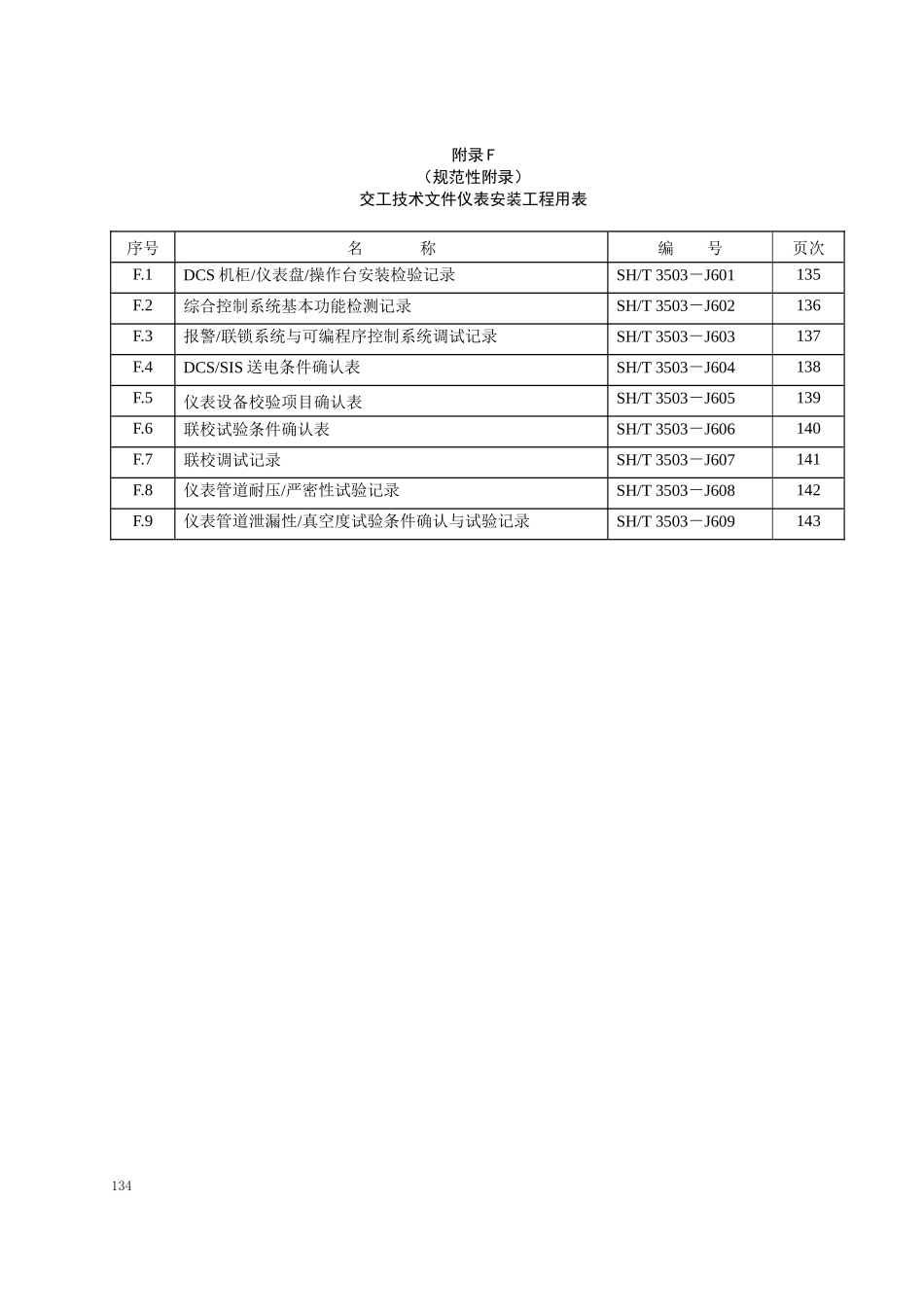

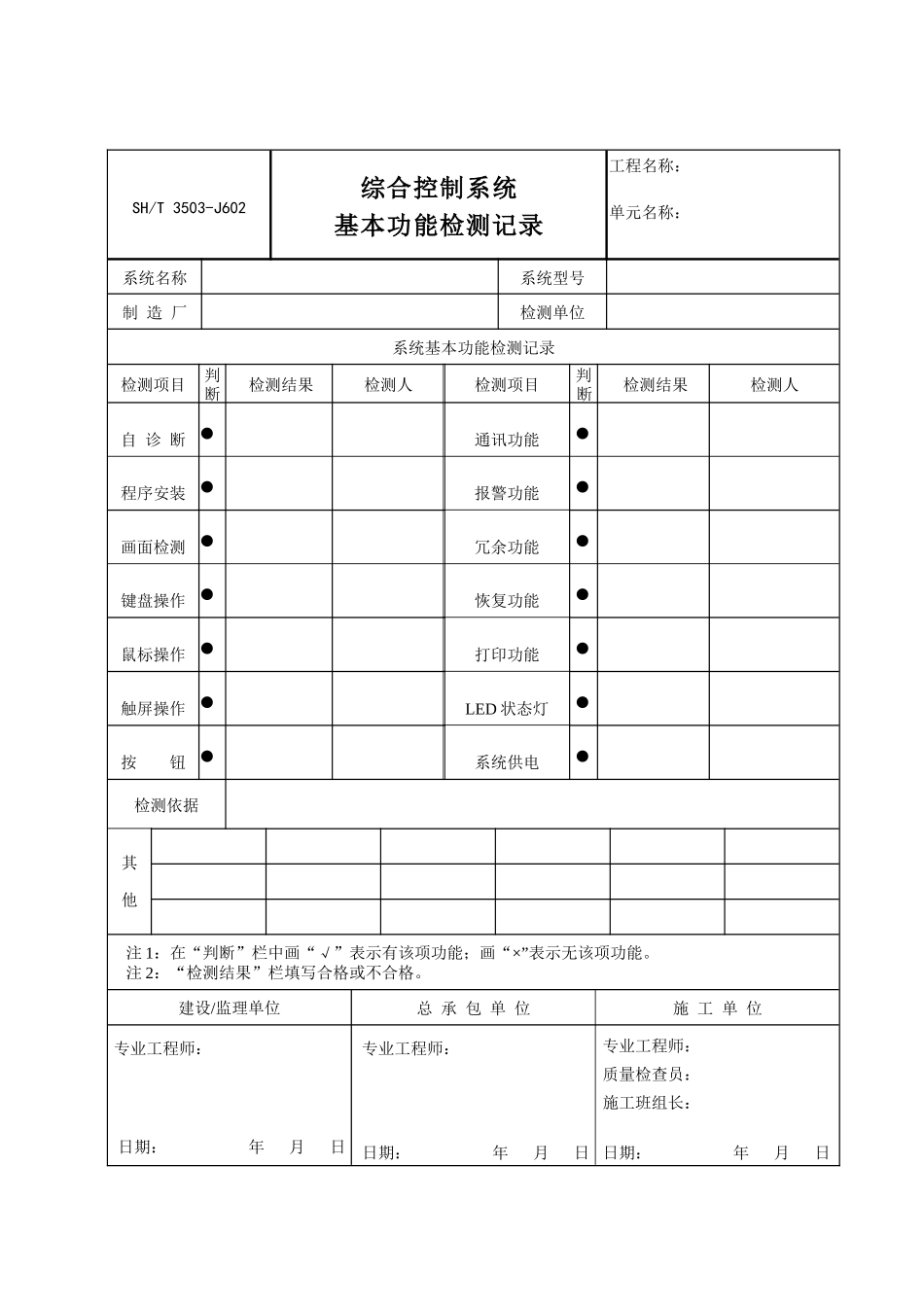

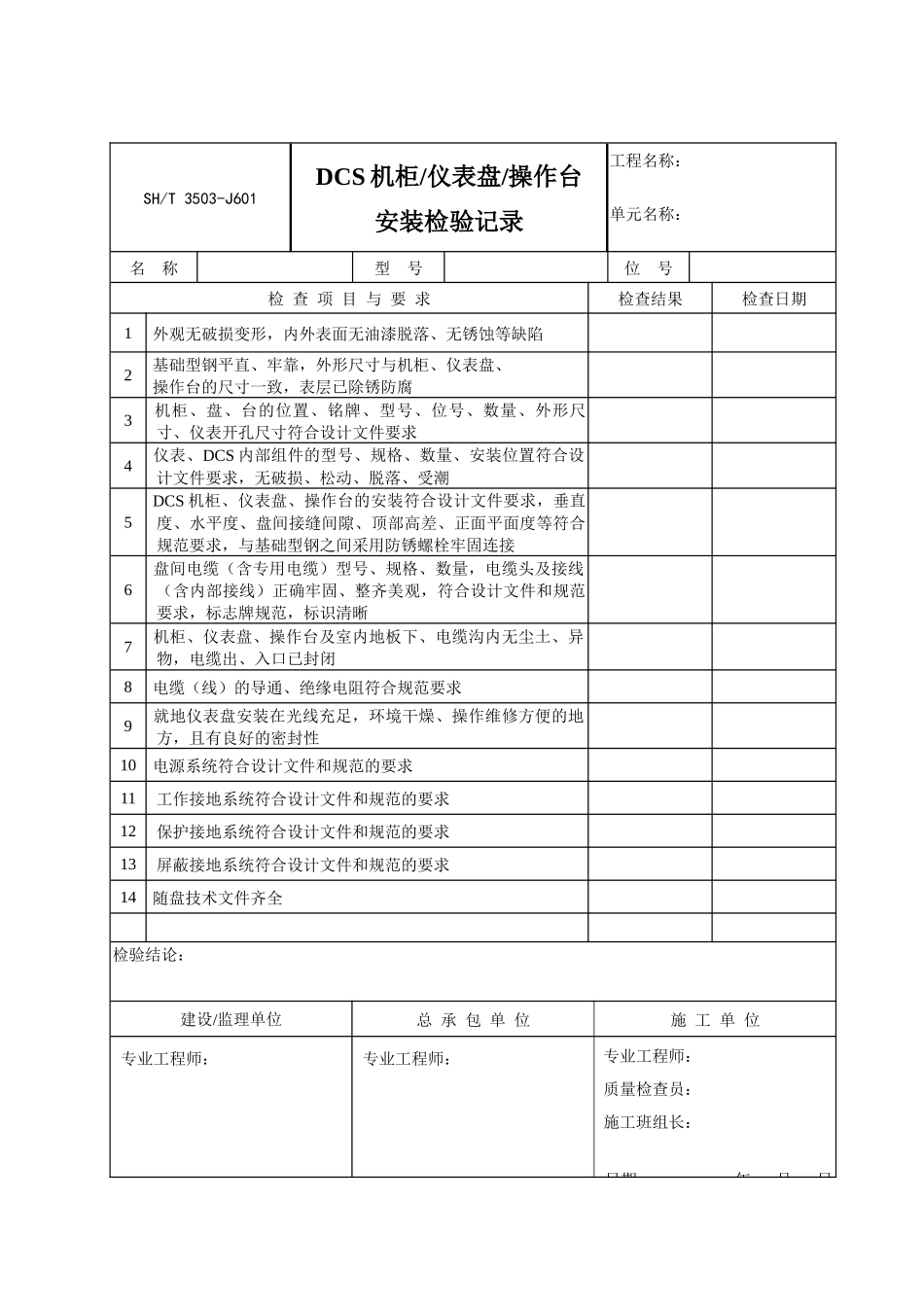

附录 F（规范性附录）交工技术文件仪表安装工程用表序号名 称编 号页次F.1DCS 机柜/仪表盘/操作台安装检验记录SH/T 3503－J601135F.2综合控制系统基本功能检测记录SH/T 3503－J602136F.3报警/联锁系统与可编程序控制系统调试记录SH/T 3503－J603137F.4DCS/SIS 送电条件确认表SH/T 3503－J604138F.5仪表设备校验项目确认表SH/T 3503－J605139F.6联校试验条件确认表SH/T 3503－J606140F.7联校调试记录SH/T 3503－J607141F.8仪表管道耐压/严密性试验记录SH/T 3503－J608142F.9仪表管道泄漏性/真空度试验条件确认与试验记录SH/T 3503－J609143134SH/T 3503-J601DCS 机柜/仪表盘/操作台安装检验记录工程名称：单元名称：名 称型 号位 号检 查 项 目 与 要 求检查结果检查日期1 外观无破损变形，内外表面无油漆脱落、无锈蚀等缺陷2 基础型钢平直、牢靠，外形尺寸与机柜、仪表盘、 操作台的尺寸一致，表层已除锈防腐3 机柜、盘、台的位置、铭牌、型号、位号、数量、外形尺寸、仪表开孔尺寸符合设计文件要求4 仪表、DCS 内部组件的型号、规格、数量、安装位置符合设计文件要求，无破损、松动、脱落、受潮5 DCS 机柜、仪表盘、操作台的安装符合设计文件要求，垂直度、水平度、盘间接缝间隙、顶部高差、正面平面度等符合规范要求，与基础型钢之间采用防锈螺栓牢固连接6 盘间电缆（含专用电缆）型号、规格、数量，电缆头及接线（含内部接线）正确牢固、整齐美观，符合设计文件和规范要求，标志牌规范，标识清晰7 机柜、仪表盘、操作台及室内地板下、电缆沟内无尘土、异物，电缆出、入口已封闭8 电缆（线）的导通、绝缘电阻符合规范要求9 就地仪表盘安装在光线充足，环境干燥、操作维修方便的地方，且有良好的密封性10 电源系统符合设计文件和规范的要求11 工作接地系统符合设计文件和规范的要求12 保护接地系统符合设计文件和规范的要求13 屏蔽接地系统符合设计文件和规范的要求14 随盘技术文件齐全检验结论：建设/监理单位总 承 包 单 位施 工 单 位 专业工程师：日期： 年 月 日专业工程师： 日期： 年 月 日专业工程师：质量检查员：施工班组长： 日期： 年 月 日SH/T 3503-J602综合控制系统基本功能检测记录工程名称：单元名称：系统名称系统型号制 造 厂检测单位系统基本功能检测记录检测项目判断检测结果检测人检测项目判断检测结果检测人自 诊 断 通讯功能程序安装 报警功...
