计算机通信的一些实验及基本操作应用VIP免费

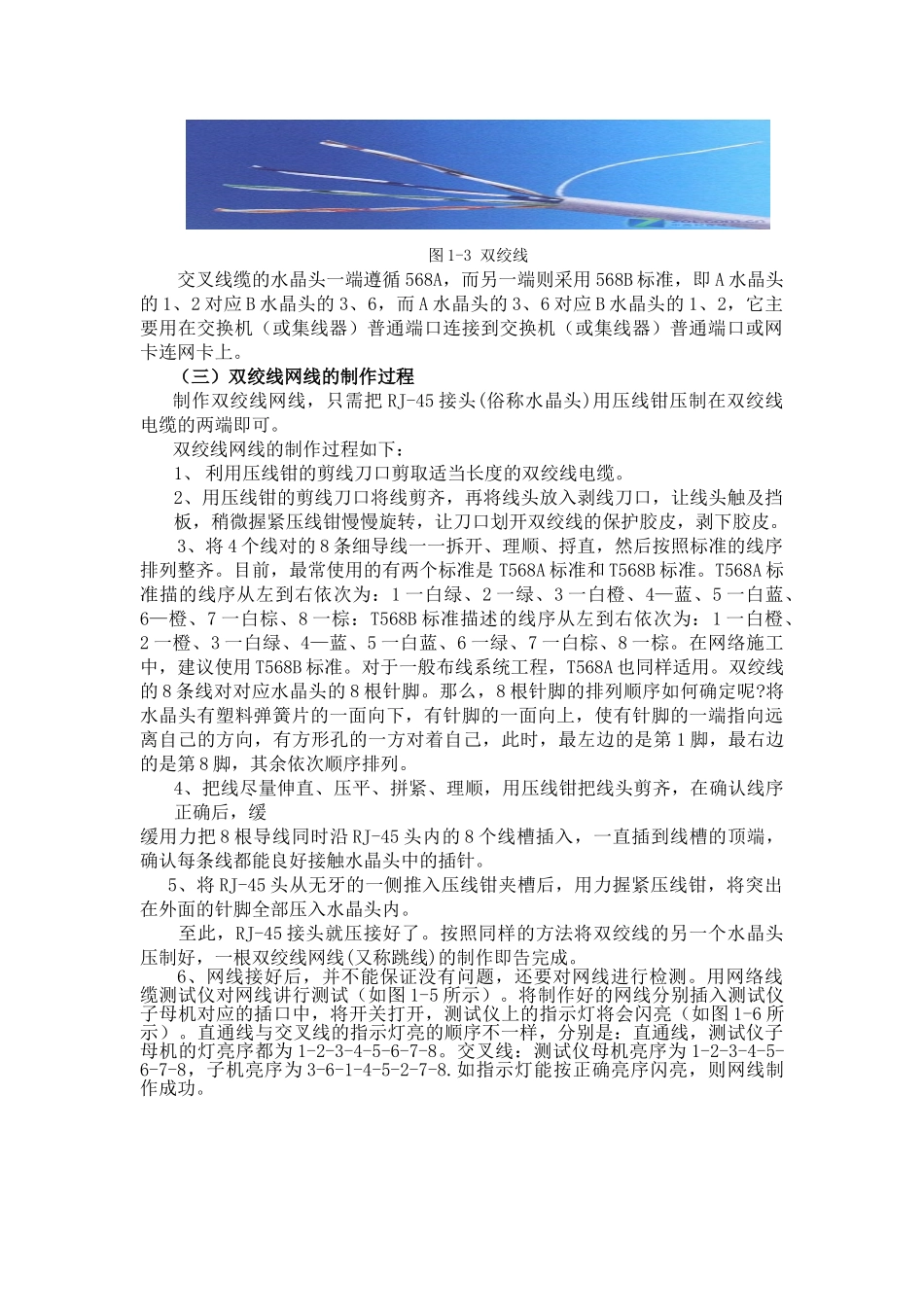

实验 1 网线的制作 一、实验目的 (一)了解各类双绞线的特性和结构(二) 熟悉双绞线网线的制作方法。 二、实验环境 基于 W1ndows XP 操作系统的局域网环境。 三、实验步骤（一）准备工作：1、在制作网线前，大家必须准备相应的工具和材料。首要的工具是 RJ-45工具钳。如图 1-1 所示。RJ-45 压线钳具有剪断、剥皮双绞线和将双绞线压入水晶头的功能。；双侧有刀片的地方，称为剥线刀口，用于将双绞线的外层绝缘皮剥下；一侧有牙相对一侧有槽的地方，称为压槽，用于将 RJ-45 头上的针扎在双绞线中的铜线上。2、接下来需要的材料是 RJ-45 头和双绞线。由于 RJ-45头像水晶一样晶莹透明，所以也被俗称为水晶头（如图 1-2 所示），每条双绞线两头通过安装 RJ-45 水晶头来与网卡和集线器(或交换机)相连。而双绞线（如图 1-3 所示）是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆，它们相互扭绕是为了降低传输信号之间的干扰。图 1-1 RJ-45 工具钳（二）网线的标准，和连接方法双绞线做法有两种国际标准：EIA/TIA568A 和 EIA/TIA568B，而双绞线的连接方法也主要有两种：直通线缆和交叉线缆。直通线缆的水晶头两端都遵循568A 或 568B 标准，双绞线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。它主要用在交换机（或集线器）Uplink 口连接交换机（或集线器）普通端口，或交换机普通端口连接计算机网卡上。图 1-2 水晶头图 1-3 双绞线交叉线缆的水晶头一端遵循 568A，而另一端则采用 568B 标准，即 A 水晶头的 1、2 对应 B 水晶头的 3、6，而 A 水晶头的 3、6 对应 B 水晶头的 1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。（三）双绞线网线的制作过程 制作双绞线网线，只需把 RJ-45 接头(俗称水晶头)用压线钳压制在双绞线电缆的两端即可。 双绞线网线的制作过程如下：1、 利用压线钳的剪线刀口剪取适当长度的双绞线电缆。2、用压线钳的剪线刀口将线剪齐，再将线头放入剥线刀口，让线头触及挡板，稍微握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，剥下胶皮。3、将 4 个线对的 8 条细导线一一拆开、理顺、捋直，然后按照标准的线序排列整齐。目前，最常使用的有两个标准是 T568A 标准和 T568B 标准。T568A 标准描的线序从左到右依次为：1 一白绿、2 一绿、3 一白橙、4—蓝、5 一白蓝、...
