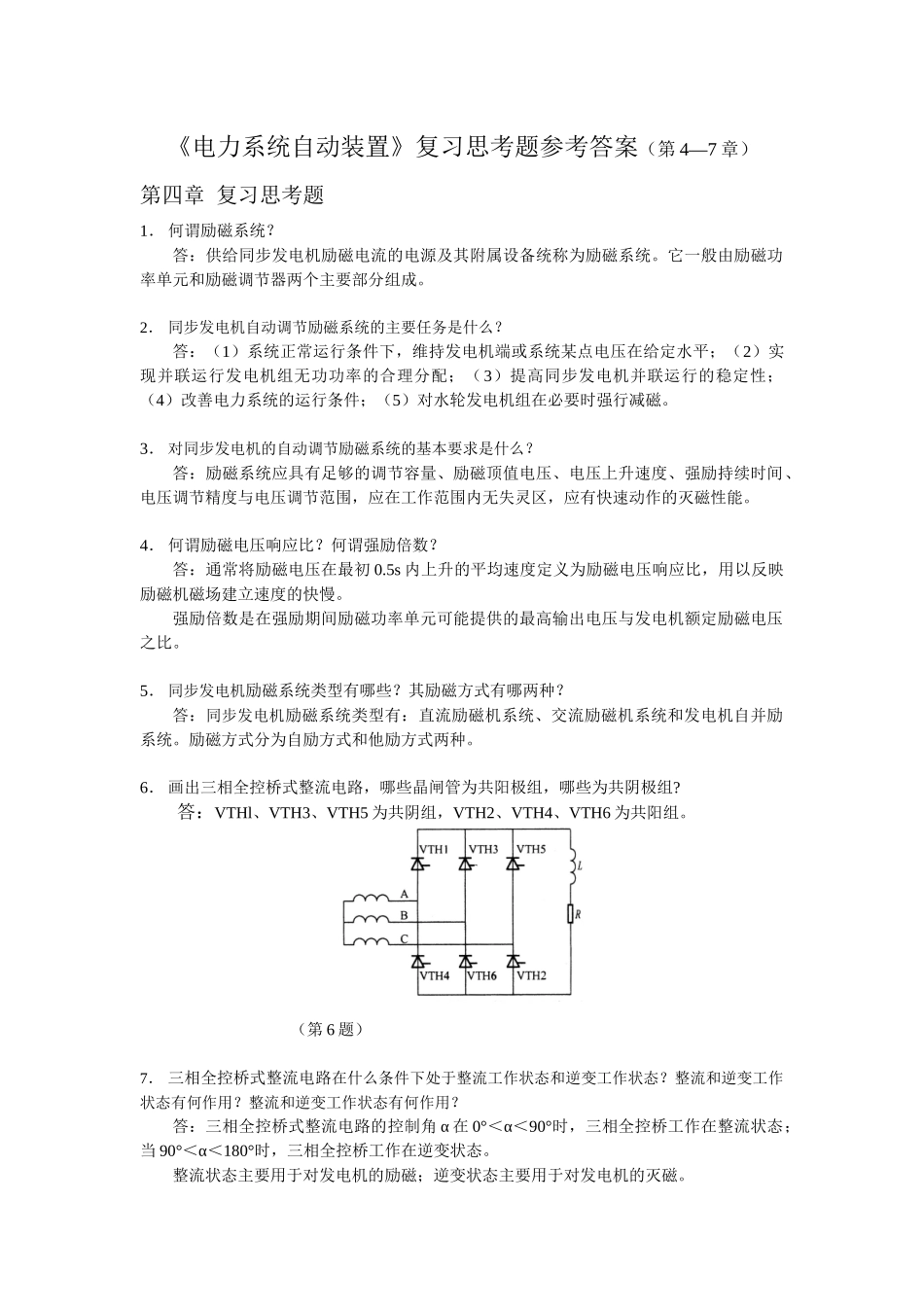

《电力系统自动装置》复习思考题参考答案（第 4—7 章）第四章 复习思考题1． 何谓励磁系统？答：供给同步发电机励磁电流的电源及其附属设备统称为励磁系统。它一般由励磁功率单元和励磁调节器两个主要部分组成。2． 同步发电机自动调节励磁系统的主要任务是什么？答：（1）系统正常运行条件下，维持发电机端或系统某点电压在给定水平；（2）实现并联运行发电机组无功功率的合理分配；（3）提高同步发电机并联运行的稳定性；（4）改善电力系统的运行条件；（5）对水轮发电机组在必要时强行减磁。3． 对同步发电机的自动调节励磁系统的基本要求是什么？答：励磁系统应具有足够的调节容量、励磁顶值电压、电压上升速度、强励持续时间、电压调节精度与电压调节范围，应在工作范围内无失灵区，应有快速动作的灭磁性能。4． 何谓励磁电压响应比？何谓强励倍数？答：通常将励磁电压在最初 0.5s 内上升的平均速度定义为励磁电压响应比，用以反映励磁机磁场建立速度的快慢。强励倍数是在强励期间励磁功率单元可能提供的最高输出电压与发电机额定励磁电压之比。5． 同步发电机励磁系统类型有哪些？其励磁方式有哪两种？答：同步发电机励磁系统类型有：直流励磁机系统、交流励磁机系统和发电机自并励系统。励磁方式分为自励方式和他励方式两种。6． 画出三相全控桥式整流电路，哪些晶闸管为共阳极组，哪些为共阴极组?答：VTHl、VTH3、VTH5 为共阴组，VTH2、VTH4、VTH6 为共阳组。 （第 6 题）7． 三相全控桥式整流电路在什么条件下处于整流工作状态和逆变工作状态？整流和逆变工作状态有何作用？整流和逆变工作状态有何作用？答：三相全控桥式整流电路的控制角 α 在 0°＜α＜90°时，三相全控桥工作在整流状态；当 90°＜α＜180°时，三相全控桥工作在逆变状态。整流状态主要用于对发电机的励磁；逆变状态主要用于对发电机的灭磁。8． 简述自动励磁调节器的工作原理。答：自动励磁调节器的工作原理如下：根据发电机电压变化，把测得的发电机端电压经调差、测量比较环节与基准电压进行比较，得到正比于发电机电压变化量的，经综合放大环节得到，作用于移相触发环节，控制晶闸管控制极上触发脉冲的变化，从而调节可控输出的励磁电流，使发电机端电压保持正常值。当上升时，增大，励磁电流减少，使下降到正常值。反之，下降，减小，励磁增大使上升到正常值。9． 可控硅自动励磁调节装置由哪些环节组成？各环节的作用是什么？答：可控...
