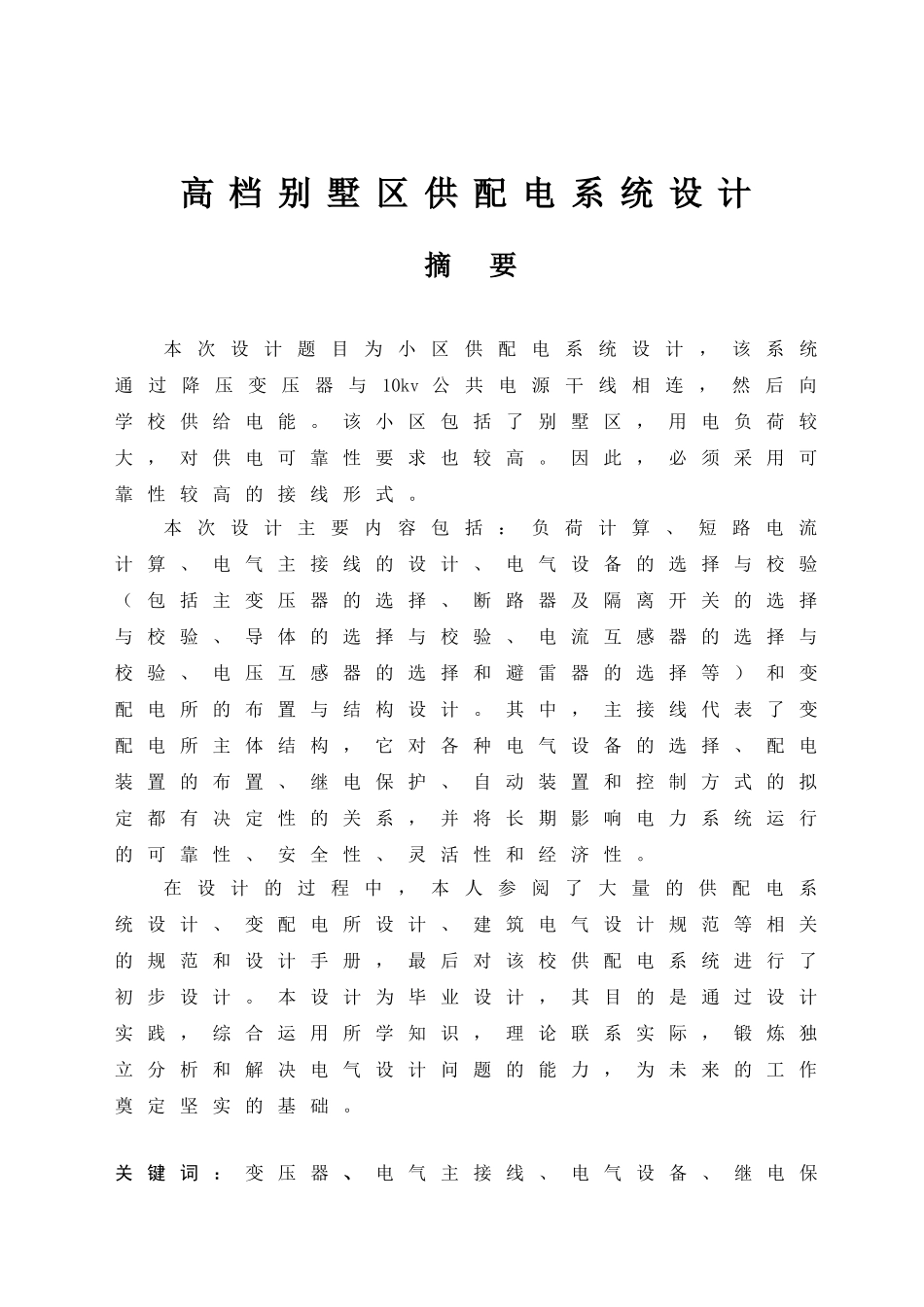

高 档 别 墅 区 供 配 电 系 统 设 计摘 要本 次 设 计 题 目 为 小 区 供 配 电 系 统 设 计， 该 系 统通 过 降 压 变 压 器 与10kv 公 共 电 源 干 线 相 连 ， 然 后 向学 校 供 给 电 能 。 该 小 区 包 括 了 别 墅 区 ， 用 电 负 荷 较大 ， 对 供 电 可 靠 性 要 求 也 较 高 。 因 此 ， 必 须 采 用 可靠 性 较 高 的 接 线 形 式 。本 次 设 计 主 要 内 容 包 括 ： 负 荷 计 算 、 短 路 电 流计 算 、 电 气 主 接 线 的 设 计 、 电 气 设 备 的 选 择 与 校 验（ 包 括 主 变 压 器 的 选 择 、 断 路 器 及 隔 离 开 关 的 选 择与 校 验 、 导 体 的 选 择 与 校 验 、 电 流 互 感 器 的 选 择 与校 验 、 电 压 互 感 器 的 选 择 和 避 雷 器 的 选 择 等 ） 和 变配 电 所 的 布 置 与 结 构 设 计 。 其 中 ， 主 接 线 代 表 了 变配 电 所 主 体 结 构 ， 它 对 各 种 电 气 设 备 的 选 择 、 配 电装 置 的 布 置 、 继 电 保 护 、 自 动 装 置 和 控 制 方 式 的 拟定 都 有 决 定 性 的 关 系 ， 并 将 长 期 影 响 电 力 系 统 运 行的 可 靠 性 、 安 全 性 、 灵 活 性 和 经 济 性 。在 设 计 的 过 程 中 ， 本 人 参 阅 了 大 量 的 供 配 电 系统 设 计 、 变 配 电 所 设 计 、 建 筑 电 气 设 计 规 范 等 相 关的 规 范 和 设 计 手 册 ， 最 后 对 该 校 供 配 电 系 统 进 行 了初 步 设 计 。 本 设 计 为 毕 业 设 计 ， 其 目 的 是 通 过 设 计实 践 ， 综 合 运 用 所 学 知 识 ， 理 论 联 系 实 际 ， 锻 炼 独立 分 析 和 解 决 电 气 设 计 问 题 的 能 力 ， 为 未 来 的 工 作奠 定 坚 实 的 基 础 。关 键 词 ： 变 压 器 、 电 气 主 接 线 、 电 气 设 备 、 继 电 保护AbstractThis design topic is the power supply and distribution system for a residence community, this sy...
