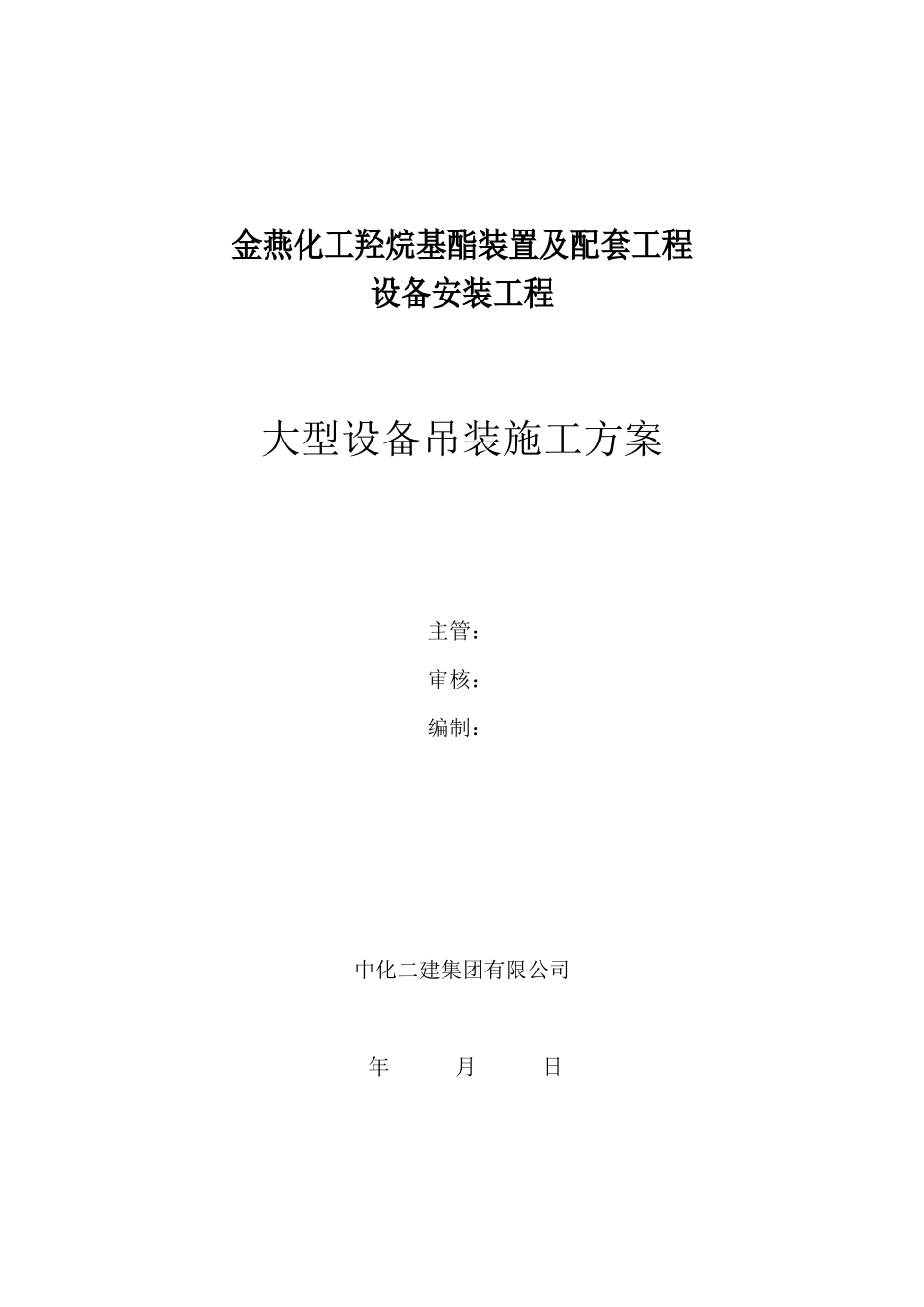

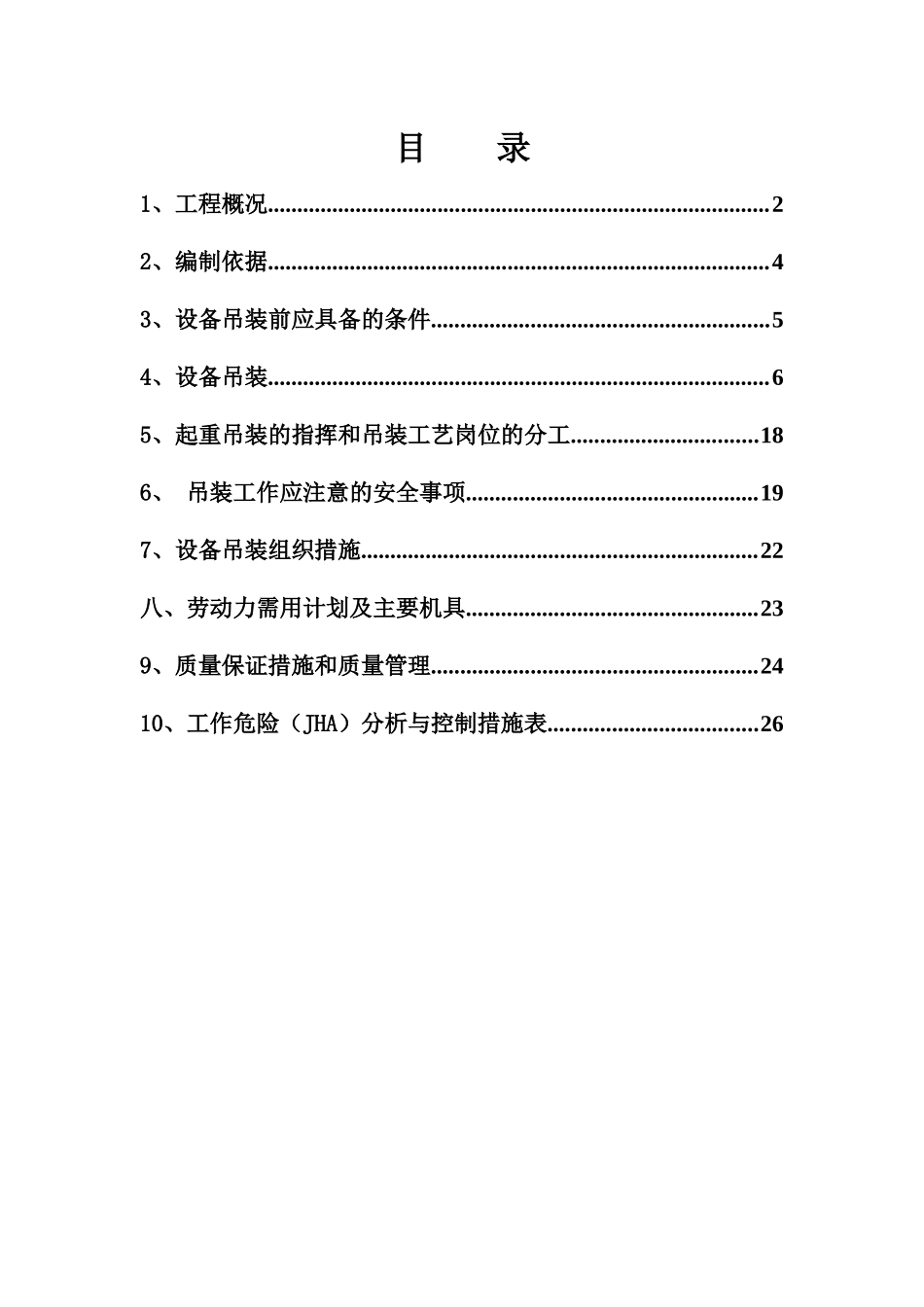

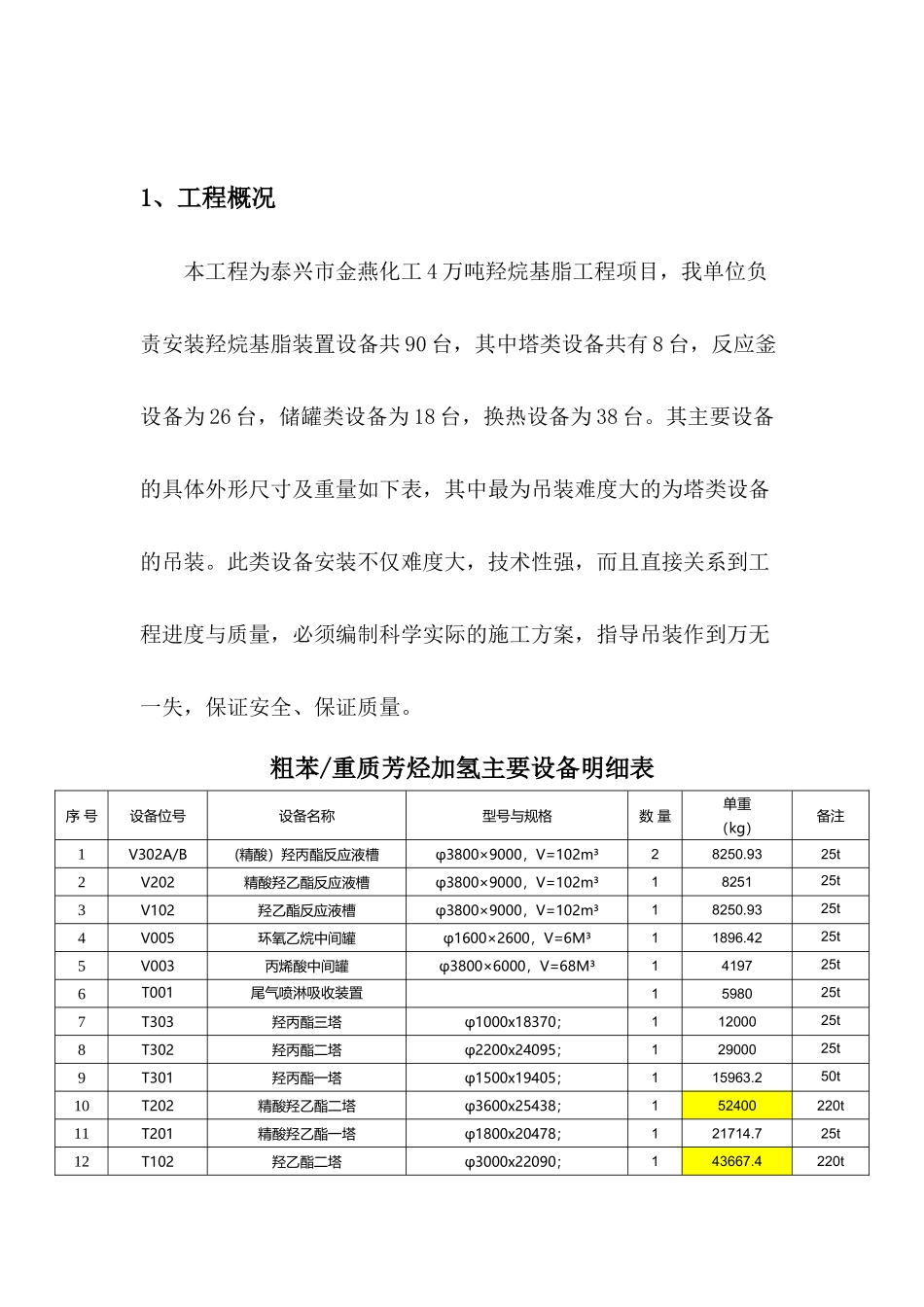

金燕化工羟烷基酯装置及配套工程设备安装工程大型设备吊装施工方案主管： 审核： 编制： 中化二建集团有限公司 年 月 日目 录1、工程概况......................................................................................22、编制依据......................................................................................43、设备吊装前应具备的条件..........................................................54、设备吊装......................................................................................65、起重吊装的指挥和吊装工艺岗位的分工................................186、 吊装工作应注意的安全事项..................................................197、设备吊装组织措施....................................................................22八、劳动力需用计划及主要机具..................................................239、质量保证措施和质量管理........................................................2410、工作危险（JHA）分析与控制措施表....................................261、工程概况本工程为泰兴市金燕化工 4 万吨羟烷基脂工程项目，我单位负责安装羟烷基脂装置设备共 90 台，其中塔类设备共有 8 台，反应釜设备为 26 台，储罐类设备为 18 台，换热设备为 38 台。其主要设备的具体外形尺寸及重量如下表，其中最为吊装难度大的为塔类设备的吊装。此类设备安装不仅难度大，技术性强，而且直接关系到工程进度与质量，必须编制科学实际的施工方案，指导吊装作到万无一失，保证安全、保证质量。粗苯/重质芳烃加氢主要设备明细表序 号设备位号设备名称型号与规格数 量单重（kg）备注1V302A/B(精酸）羟丙酯反应液槽φ3800×9000，V=102m³28250.9325t 2V202精酸羟乙酯反应液槽φ3800×9000，V=102m³1825125t3V102羟乙酯反应液槽φ3800×9000，V=102m³18250.9325t4V005环氧乙烷中间罐φ1600×2600，V=6M³11896.4225t5V003丙烯酸中间罐φ3800×6000，V=68M³1419725t6T001尾气喷淋吸收装置 1598025t7T303羟丙酯三塔φ1000x18370；11200025t8T302羟丙酯二塔φ2200x24095；12900025t9T301羟丙酯一塔φ1500x19405；115963.250t10T202精酸羟乙酯二塔φ3600x25438；152400220t 11T201精酸羟乙酯一塔φ1800x20478；121714.725t 12T102羟乙酯二塔φ3000x22090...
