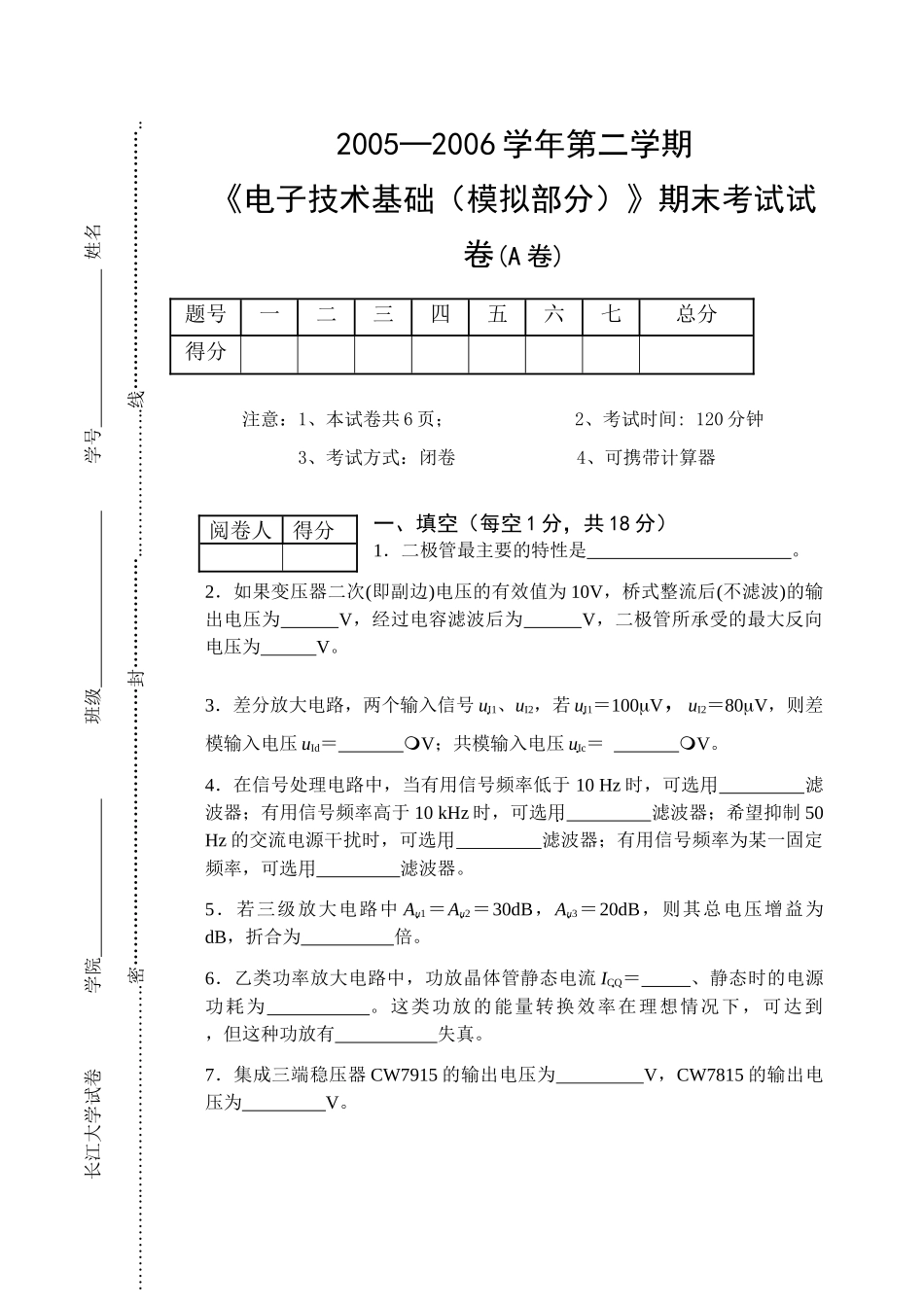

长江大学试卷 学院 班级 学号 姓名 …………….…………………………….密………………………………………封………………..…………………..线……………………………………..2005─2006 学年第二学期《电子技术基础（模拟部分）》期末考试试卷(A 卷)注意：1、本试卷共 6 页； 2、考试时间: 120 分钟 3、考试方式：闭卷 4、可携带计算器 一、填空（每空 1 分，共 18 分）1．二极管最主要的特性是 。2．如果变压器二次(即副边)电压的有效值为 10V，桥式整流后(不滤波)的输出电压为 V，经过电容滤波后为 V，二极管所承受的最大反向电压为 V。3．差分放大电路，两个输入信号 uI1、uI2，若 uI1＝100V，uI2＝80V，则差模输入电压 uId＝ V；共模输入电压 uIc＝ V。4．在信号处理电路中，当有用信号频率低于 10 Hz 时，可选用 滤波器；有用信号频率高于 10 kHz 时，可选用 滤波器；希望抑制 50 Hz 的交流电源干扰时，可选用 滤波器；有用信号频率为某一固定频率，可选用 滤波器。5．若三级放大电路中 Au1＝Au2＝30dB，Au3＝20dB，则其总电压增益为 dB，折合为 倍。6．乙类功率放大电路中，功放晶体管静态电流 ICQ＝ 、静态时的电源功耗为 。这类功放的能量转换效率在理想情况下，可达到 ，但这种功放有 失真。7．集成三端稳压器 CW7915 的输出电压为 V，CW7815 的输出电压为 V。题号一二三四五六七总分得分阅卷人得分+uO_usRBRs+VCCVC+RCRiOtuItuo图 1图 2二、选择题(每选项 2 分，共 20 分)注意：请将选择题答案填入下面的答题表中1．在某放大电路中，测的三极管三个电极的静态电位分别为 0V，－10V，－9.3V，则这只三极管是（ ）。A．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管2．当晶体管工作在放大区时，发射结电压和集电结电压应为 。A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏C. 前者正偏、后者也正偏 D. 前者反偏、后者正偏3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ ）。A．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大4.在图示 1 电路中,Ri 为其输入电阻，RS 为常数，为使下限频率 fL 降低，应（ ）。A.减小 C，减小 Ri B. 减小 C，增大 Ri C.增大 C，减小 Ri D. 增大 C，增大 Ri5 两三极管 T1和 T2构成复合管，已知 T1的1 = 30，T2的2 = 50，...
