热电站设备安装工程施工组织设计_secretVIP免费

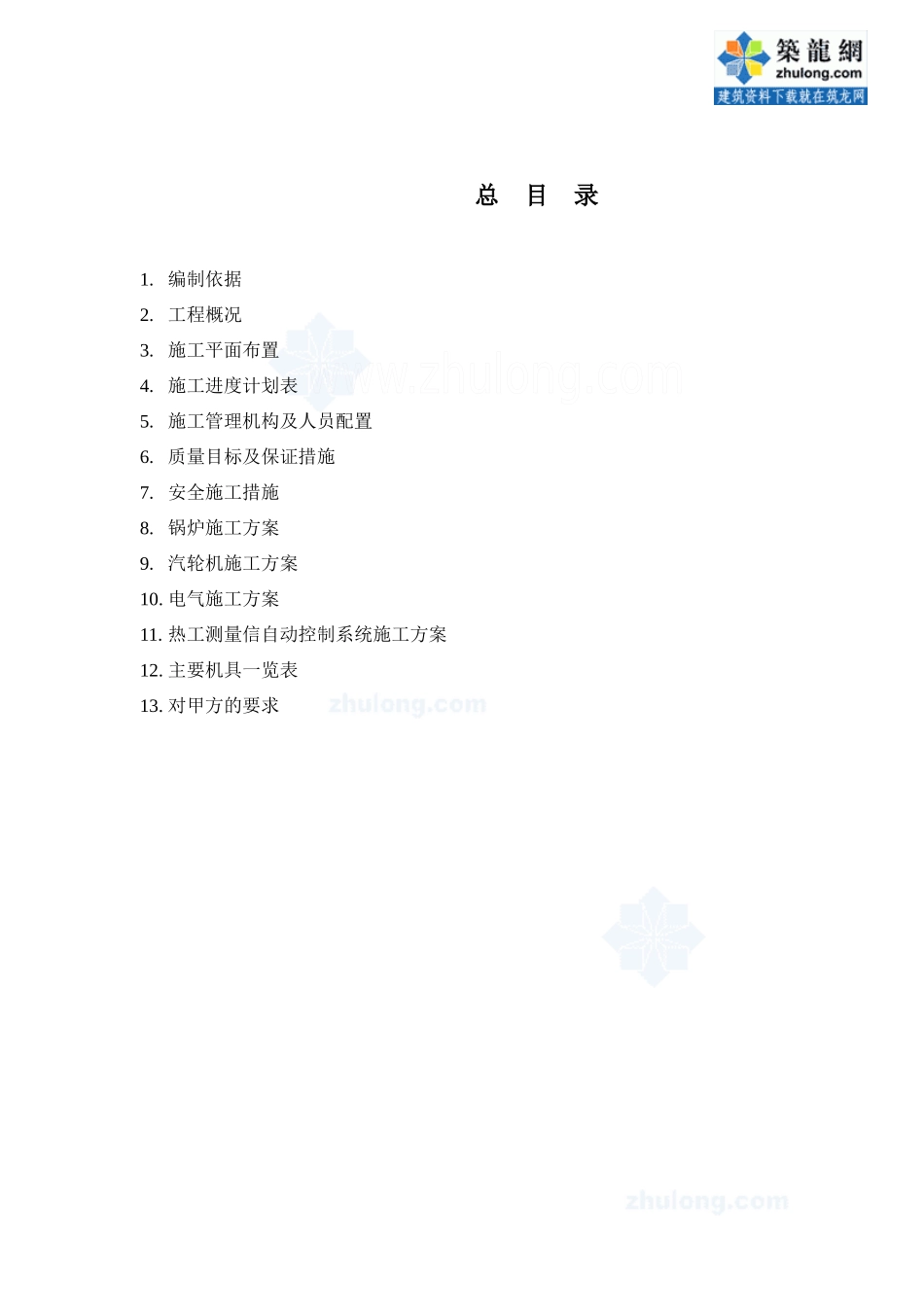

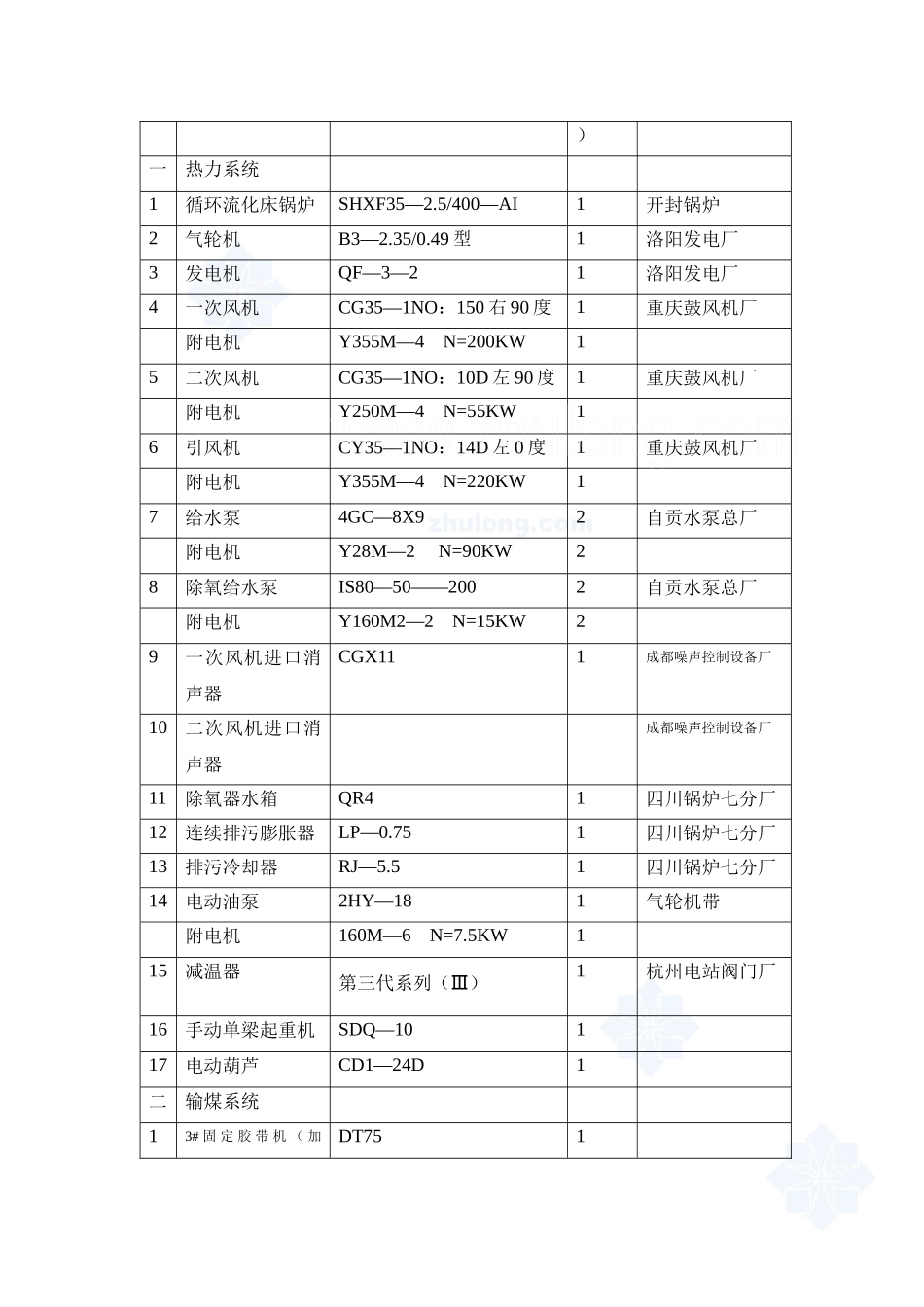

总 目 录1. 编制依据2. 工程概况3. 施工平面布置4. 施工进度计划表5. 施工管理机构及人员配置6. 质量目标及保证措施7. 安全施工措施8. 锅炉施工方案9. 汽轮机施工方案10. 电气施工方案11. 热工测量信自动控制系统施工方案12. 主要机具一览表13. 对甲方的要求1. 编制依据1.1 四川省某化工有限公司二期技改工程热电设备安装合同1.2 四川省某化工有限公司提供的招标文件和设备有关技术资料。1.3 自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。施工中执行的有关国家、行业规范。1.4 甲方对该工程的安装、进度要求。2.工程概况2.1 工程概况四川省某化工有限公司二期技改工程由集团公司投资 3000 万元。工程主要包括制硝、热电、矿山三大部分。制硝、热电为外协工程，矿山技改为自营工程。2.2 工期要求工程预计 2003 年 9 月下旬进行设备安装和配套土建工程。2003 年 12 月中旬，设备安装调试、土建工程、防腐、浇注料、保温等施工队均在现场。2004 年 1月上旬，设备联动试车。2.3 过程范围工程主要内容：35t/h 锅炉一台，3000KW 背压汽轮发电机组一套，汽机房行车一台，除灰系统桥抓一台。水处理系统，主蒸汽管并网和与现有 25t/h 减温减压器连接，以及相配套的辅机、锅炉炉墙砌筑、电气、电控、仪表、管缆线、设备及管线防腐、车间照明等设备、设施的安装、调试、联动试车、试生产，至移交正式生产前的全部工作。2.4 主要设备及材料的供应方式：设备、主材由建设方提供，辅材由承建方自行采购；热电闸的非标设备制造属于单位工程计价包干：材料采购、设备制造运到安装现场。2.5 主要设备一览表设备名称型号及规格数量（台备注）一热力系统1循环流化床锅炉SHXF35—2.5/400—AI1开封锅炉2气轮机B3—2.35/0.49 型1洛阳发电厂3发电机QF—3—21洛阳发电厂4一次风机CG35—1NO：150 右 90 度1重庆鼓风机厂附电机Y355M—4 N=200KW15二次风机CG35—1NO：10D 左 90 度1重庆鼓风机厂附电机Y250M—4 N=55KW16引风机CY35—1NO：14D 左 0 度1重庆鼓风机厂附电机Y355M—4 N=220KW17给水泵4GC—8X92自贡水泵总厂附电机Y28M—2 N=90KW28除氧给水泵 IS80—50——2002自贡水泵总厂附电机Y160M2—2 N=15KW29一次风机进口消声器CGX111成都噪声控制设备厂10二次风机进口消声器成都噪声控制设备厂11除氧器水箱QR41四川锅炉七分厂12连续排污膨胀器LP—0.751四川锅炉七分厂13排污冷却器RJ—5.51四川锅炉七分厂1...
