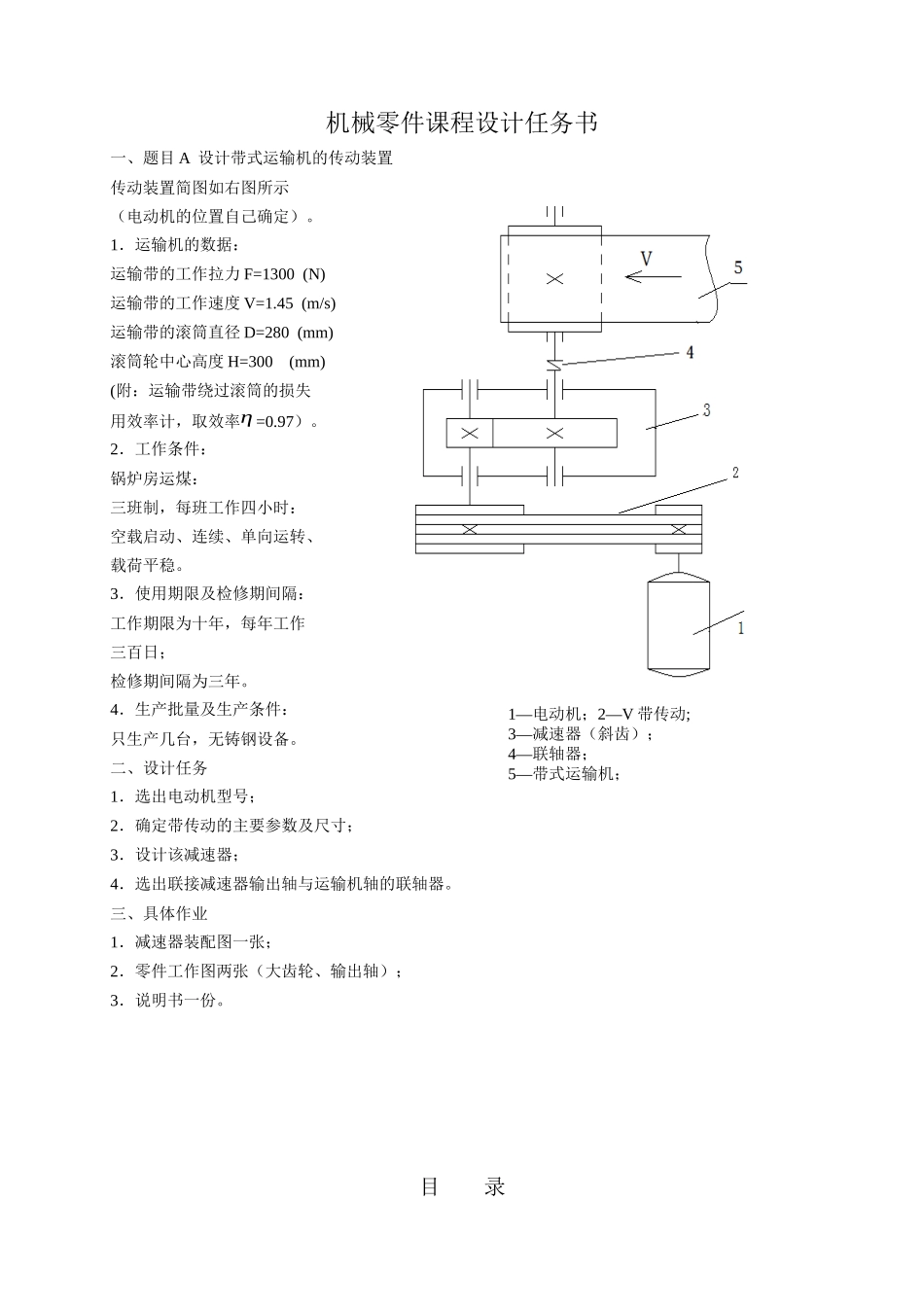

机械零件课程设计任务书一、题目 A 设计带式运输机的传动装置传动装置简图如右图所示（电动机的位置自己确定）。1．运输机的数据：运输带的工作拉力 F=1300 (N) 运输带的工作速度 V=1.45 (m/s) 运输带的滚筒直径 D=280 (mm)滚筒轮中心高度 H=300 (mm)(附：运输带绕过滚筒的损失用效率计，取效率η =0.97）。2．工作条件：锅炉房运煤：三班制，每班工作四小时：空载启动、连续、单向运转、载荷平稳。3．使用期限及检修期间隔：工作期限为十年，每年工作三百日；检修期间隔为三年。4．生产批量及生产条件：只生产几台，无铸钢设备。二、设计任务1．选出电动机型号；2．确定带传动的主要参数及尺寸；3．设计该减速器；4．选出联接减速器输出轴与运输机轴的联轴器。三、具体作业1．减速器装配图一张；2．零件工作图两张（大齿轮、输出轴）；3．说明书一份。目 录1—电动机；2—V 带传动;3—减速器（斜齿）；4—联轴器；5—带式运输机；一、传动方案的确定 ………………………………………………………..…………（2）二、电动机的选择、传动系统的运动和动力参数 ……………………………（3）1．电动机的选择 ……………………………………………………..………..………（3）2．传动比分配 …………………………………………………………………………（3）3．各级传动的动力参数计算 …………………………………………...…………（4）4．将运动和动力参数计算结果列表 ……………………………………………（4）三、传动零件的设计、计算 ………………………………..………..………..…（5）1．V 带传动的设计 …………………………………..……………………….…...…（5）2．带的参数尺寸列表 ………………..………………………………………………（6）3．减速器齿轮设计 ……………………………………………………………………（7）四、轴的设计与校核 ……….…………………………………………………………（11）1．轴的初步设计 ……………………..….……………………………………………（11）2．I 轴的校核 ……………………………………….…………………………….……（12）3．II 轴的校核 ………………………………………….……………………….……（14）五、键联接的选择与校核 ………………….…….…..……………………….……（15）1．I 轴外伸端处键联接 ……….……………..…..……………………...
