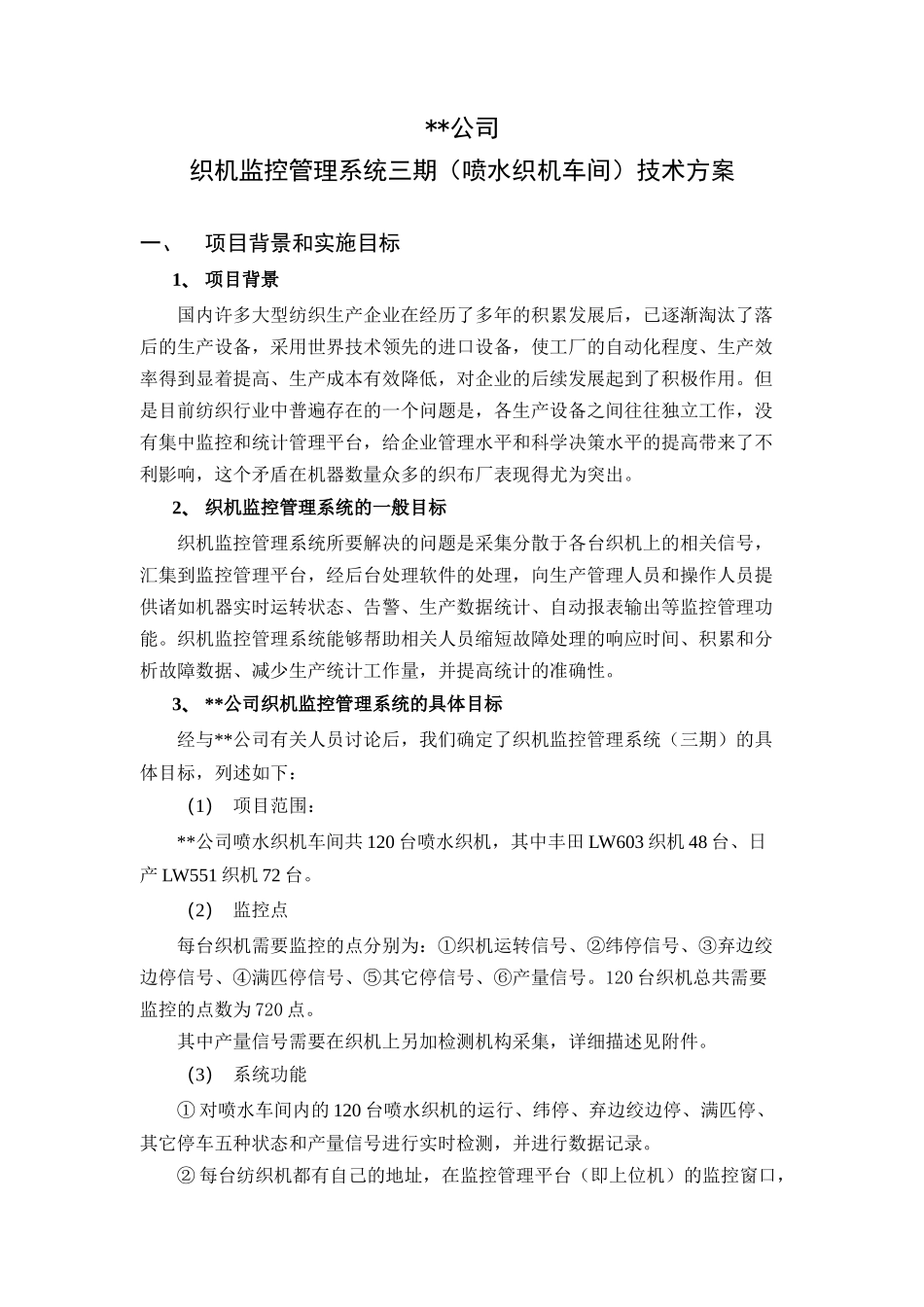

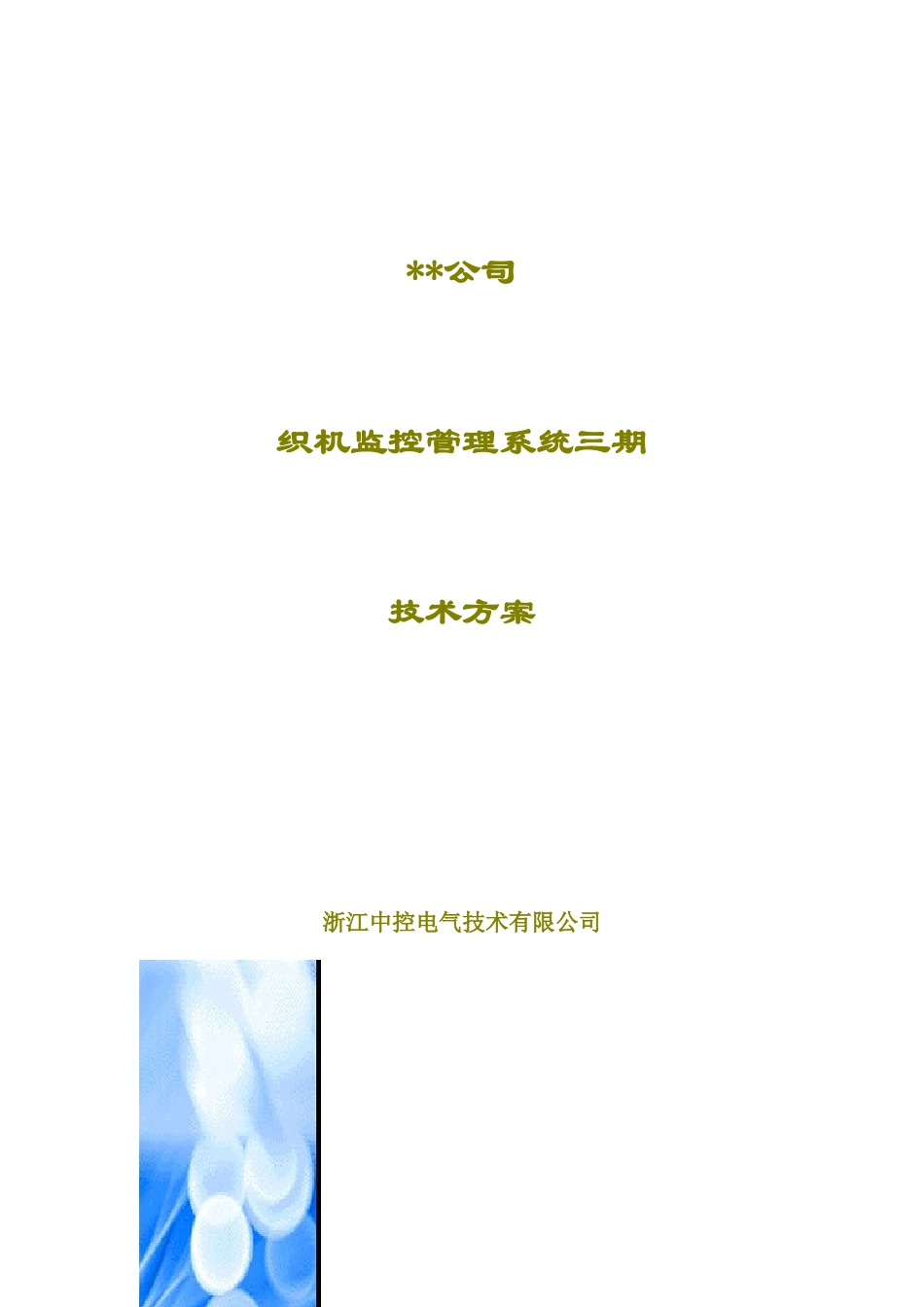

**公司织机监控管理系统三期技术方案浙江中控电气技术有限公司 **公司织机监控管理系统三期（喷水织机车间）技术方案一、项目背景和实施目标1、 项目背景国内许多大型纺织生产企业在经历了多年的积累发展后，已逐渐淘汰了落后的生产设备，采用世界技术领先的进口设备，使工厂的自动化程度、生产效率得到显着提高、生产成本有效降低，对企业的后续发展起到了积极作用。但是目前纺织行业中普遍存在的一个问题是，各生产设备之间往往独立工作，没有集中监控和统计管理平台，给企业管理水平和科学决策水平的提高带来了不利影响，这个矛盾在机器数量众多的织布厂表现得尤为突出。2、 织机监控管理系统的一般目标织机监控管理系统所要解决的问题是采集分散于各台织机上的相关信号，汇集到监控管理平台，经后台处理软件的处理，向生产管理人员和操作人员提供诸如机器实时运转状态、告警、生产数据统计、自动报表输出等监控管理功能。织机监控管理系统能够帮助相关人员缩短故障处理的响应时间、积累和分析故障数据、减少生产统计工作量，并提高统计的准确性。3、 **公司织机监控管理系统的具体目标经与**公司有关人员讨论后，我们确定了织机监控管理系统（三期）的具体目标，列述如下：（1） 项目范围：**公司喷水织机车间共 120 台喷水织机，其中丰田 LW603 织机 48 台、日产 LW551 织机 72 台。（2） 监控点每台织机需要监控的点分别为：①织机运转信号、②纬停信号、③弃边绞边停信号、④满匹停信号、⑤其它停信号、⑥产量信号。120 台织机总共需要监控的点数为 720 点。其中产量信号需要在织机上另加检测机构采集，详细描述见附件。（3） 系统功能① 对喷水车间内的 120 台喷水织机的运行、纬停、弃边绞边停、满匹停、其它停车五种状态和产量信号进行实时检测，并进行数据记录。② 每台纺织机都有自己的地址，在监控管理平台（即上位机）的监控窗口，可以清楚地显示每台织机的当前状态，织机的状态显示可以在窗口用文本提示，也可以用与织机信号灯柱一致的形状颜色方案（或用户提出的其它颜色方案）表示，以符合生产人员的习惯。③ 用户可根据需要，设定统计时间段，系统提供每台织机的运转率、停机原因、每种停机原因下的停机次数和停机时间的数据统计，方便生产管理人员和维护人员对织机的故障分析。④ 系统可以满足厂方的生产习惯进行班次设定；实现厂方不同时期的生产需要，对车间内所有织机按照产品品种进行分类；实现...
