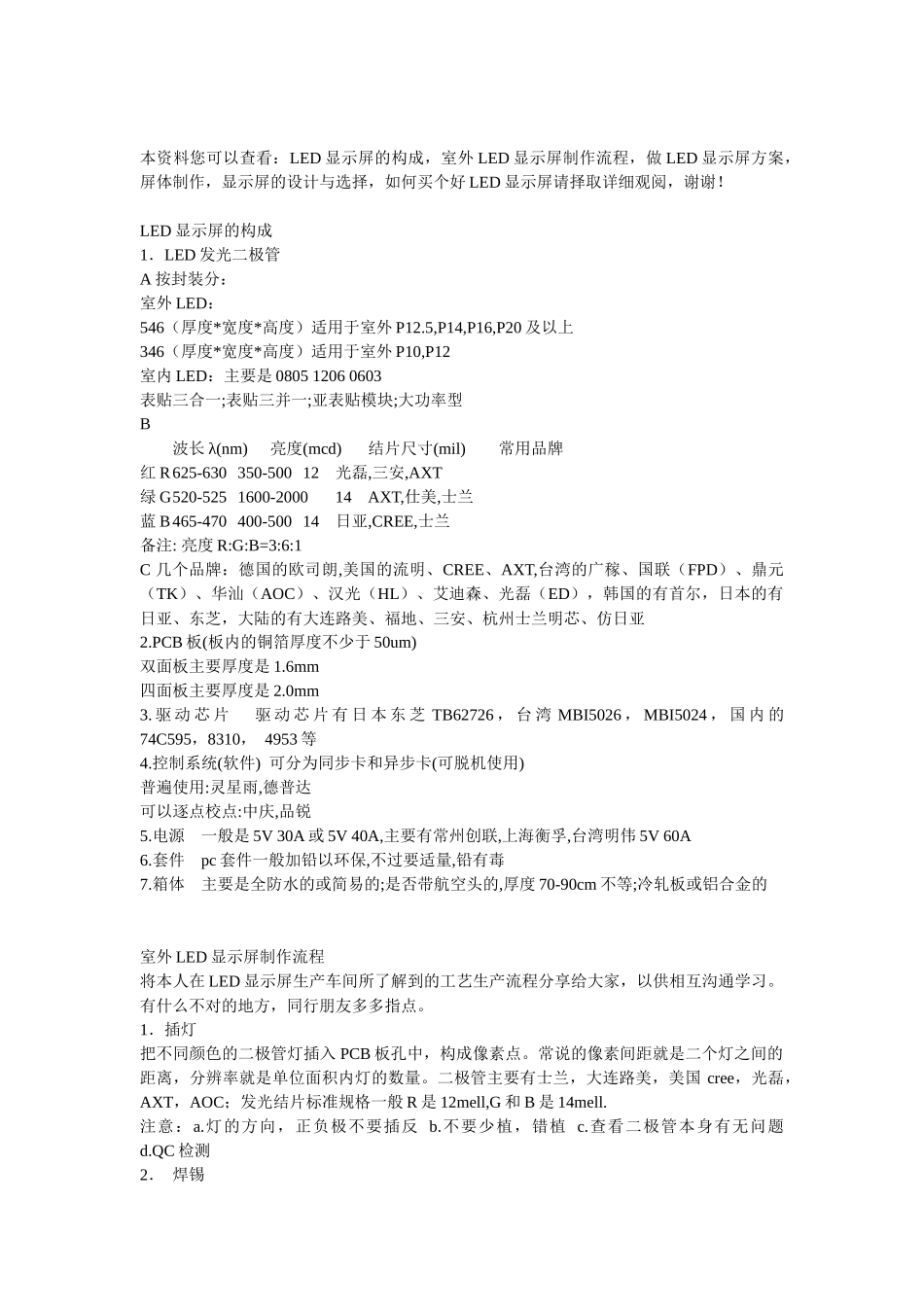

本资料您可以查看：LED 显示屏的构成，室外 LED 显示屏制作流程，做 LED 显示屏方案，屏体制作，显示屏的设计与选择，如何买个好 LED 显示屏请择取详细观阅，谢谢！LED 显示屏的构成1．LED 发光二极管 A 按封装分：室外 LED：546（厚度*宽度*高度）适用于室外 P12.5,P14,P16,P20 及以上346（厚度*宽度*高度）适用于室外 P10,P12室内 LED：主要是 0805 1206 0603表贴三合一;表贴三并一;亚表贴模块;大功率型B波长 λ(nm)亮度(mcd)结片尺寸(mil)常用品牌红 R625-630 350-500 12光磊,三安,AXT绿 G520-525 1600-200014AXT,仕美,士兰蓝 B465-470 400-500 14日亚,CREE,士兰备注: 亮度 R:G:B=3:6:1C 几个品牌：德国的欧司朗,美国的流明、CREE、AXT,台湾的广稼、国联（FPD）、鼎元（TK）、华汕（AOC）、汉光（HL）、艾迪森、光磊（ED），韩国的有首尔，日本的有日亚、东芝，大陆的有大连路美、福地、三安、杭州士兰明芯、仿日亚2.PCB 板(板内的铜箔厚度不少于 50um)双面板主要厚度是 1.6mm四面板主要厚度是 2.0mm3. 驱 动 芯 片 驱 动 芯 片 有 日 本 东 芝 TB62726 ， 台 湾 MBI5026 ， MBI5024 ， 国 内 的74C595，8310， 4953 等4.控制系统(软件) 可分为同步卡和异步卡(可脱机使用)普遍使用:灵星雨,德普达可以逐点校点:中庆,品锐5.电源 一般是 5V 30A 或 5V 40A,主要有常州创联,上海衡孚,台湾明伟 5V 60A6.套件 pc 套件一般加铅以环保,不过要适量,铅有毒7.箱体 主要是全防水的或简易的;是否带航空头的,厚度 70-90cm 不等;冷轧板或铝合金的室外 LED 显示屏制作流程将本人在 LED 显示屏生产车间所了解到的工艺生产流程分享给大家，以供相互沟通学习。有什么不对的地方，同行朋友多多指点。1．插灯把不同颜色的二极管灯插入 PCB 板孔中，构成像素点。常说的像素间距就是二个灯之间的距离，分辨率就是单位面积内灯的数量。二极管主要有士兰，大连路美，美国 cree，光磊，AXT，AOC；发光结片标准规格一般 R 是 12mell,G 和 B 是 14mell.注意：a.灯的方向，正负极不要插反 b.不要少植，错植 c.查看二极管本身有无问题 d.QC 检测2． 焊锡a.机器过锡 b.检看是否有掉灯的 c.是否有虚焊的 d.切角 e.中间个别个打倒（便于后边焊接驱动板）3A.塑料框架的安装a.剪板 b.将做好的灯板与框架套牢 c.打好螺丝注意：方向，数量3B.驱动板a.SMT 贴片 b.驱动排线接头...
