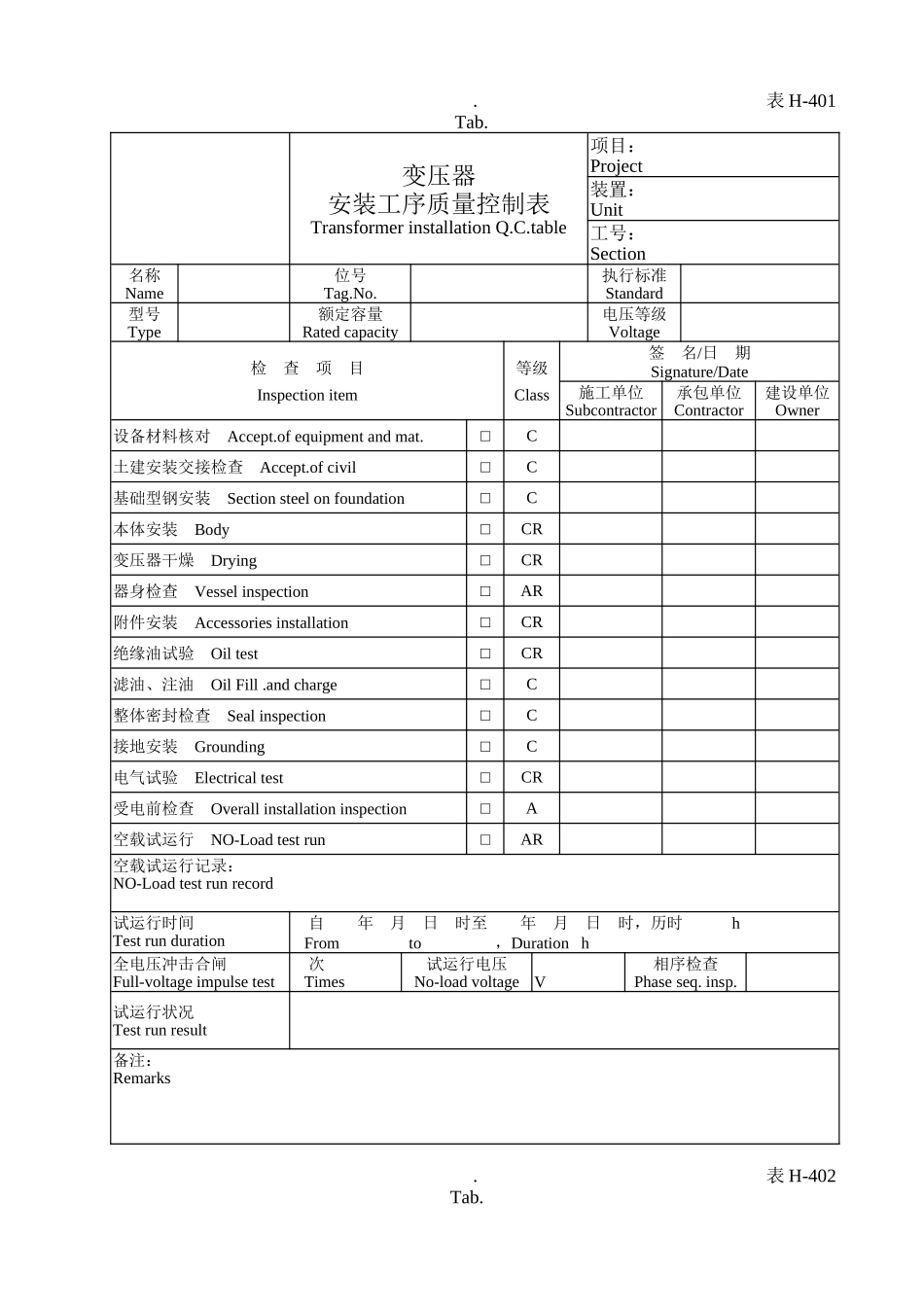

. 表 H-401 Tab.变压器安装工序质量控制表Transformer installation Q.C.table项目：Project装置：Unit工号：Section名称Name位号Tag.No.执行标准Standard型号Type额定容量Rated capacity电压等级Voltage检 查 项 目Inspection item等级Class签 名/日 期Signature/Date施工单位Subcontractor承包单位Contractor建设单位Owner设备材料核对 Accept.of equipment and mat.□C土建安装交接检查 Accept.of civil□C基础型钢安装 Section steel on foundation□C本体安装 Body□CR变压器干燥 Drying□CR器身检查 Vessel inspection□AR附件安装 Accessories installation□CR绝缘油试验 Oil test□CR滤油、注油 Oil Fill .and charge□C整体密封检查 Seal inspection□C接地安装 Grounding□C电气试验 Electrical test□CR受电前检查 Overall installation inspection□A空载试运行 NO-Load test run□AR空载试运行记录：NO-Load test run record试运行时间Test run duration 自 年 月 日 时至 年 月 日 时，历时 h From to ，Duration h全电压冲击合闸Full-voltage impulse test 次 Times试运行电压No-load voltageV相序检查Phase seq. insp.试运行状况Test run result备注：Remarks. 表 H-402 Tab.高、低压配电装置安装工序质量控制表HV & LV switch gear installationQ.C. table项目：Project装置：Unit工号：Section名称Name图号Drawing No.执行标准Standard检 查 项 目Inspection item等级Class签 名/日 期Signature/Date施工单位Subcontractor承包单位Contractor建设单位Owner设备材料核对 Accept.of equipment and mat.□C土建安装交接检查 Accept.of civil□C基础型钢安装 Section steel on foundation□C盘、柜安装检查 Panels, boards□CR隔离开关及操作机构安装调整Disconnector, operating mechanism□CR断路器及操作机构安装调整Breaker and operating mechanism□C母线及盘、柜内部电器安装Bus and component inspection□C手车式、抽屉式配电柜单元检查Drawer unit inspection□C接地或接零 Grounding□C电气调整试验 Electrical adjustment test□CR受电前检查 Overall installation inspection□A受电试运行 test run□AR试运行记录：test run record试运行时间Test run duration 自 年 月 日 时至...
