西安石油大学采油工程课程设计标准版VIP免费

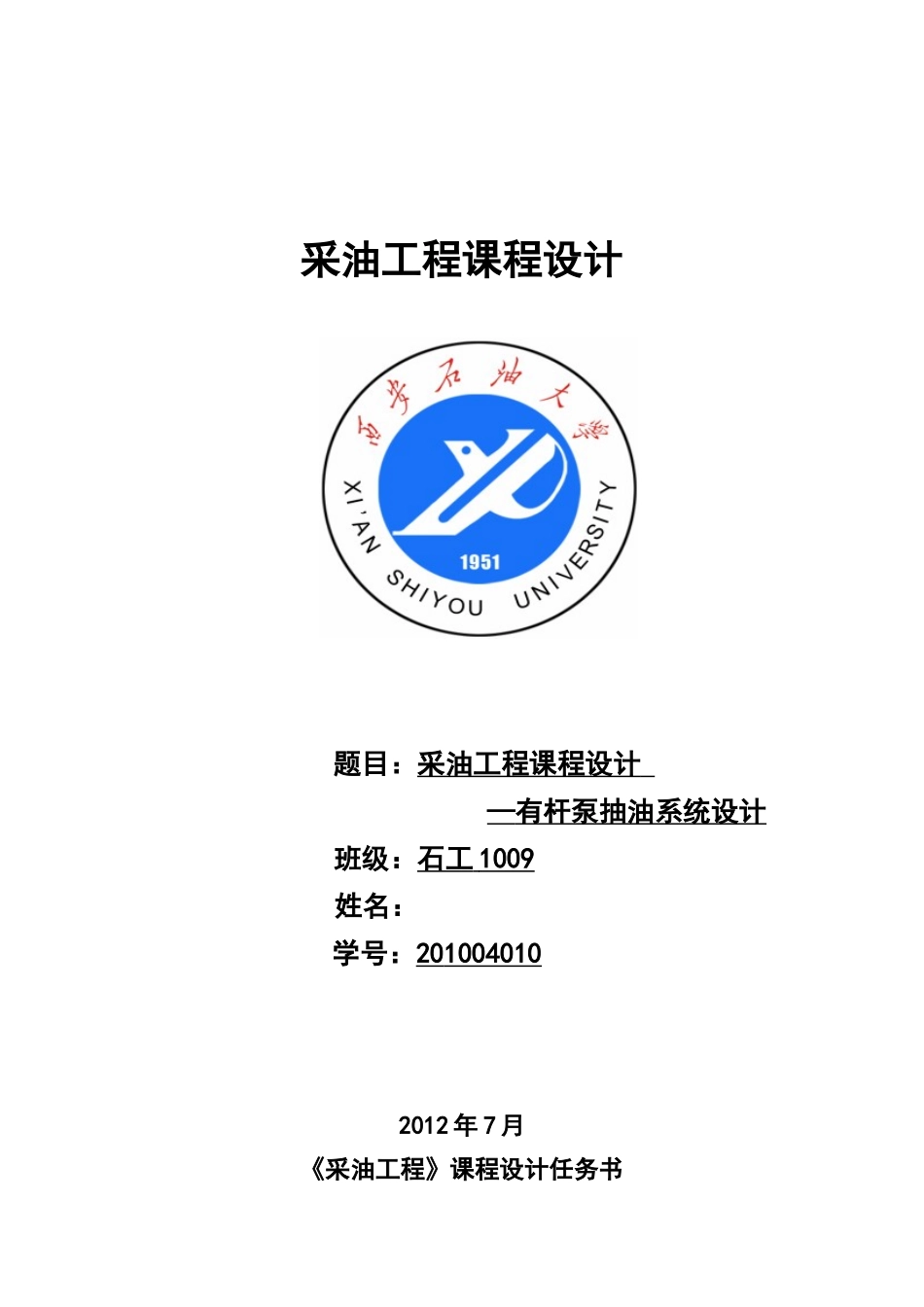

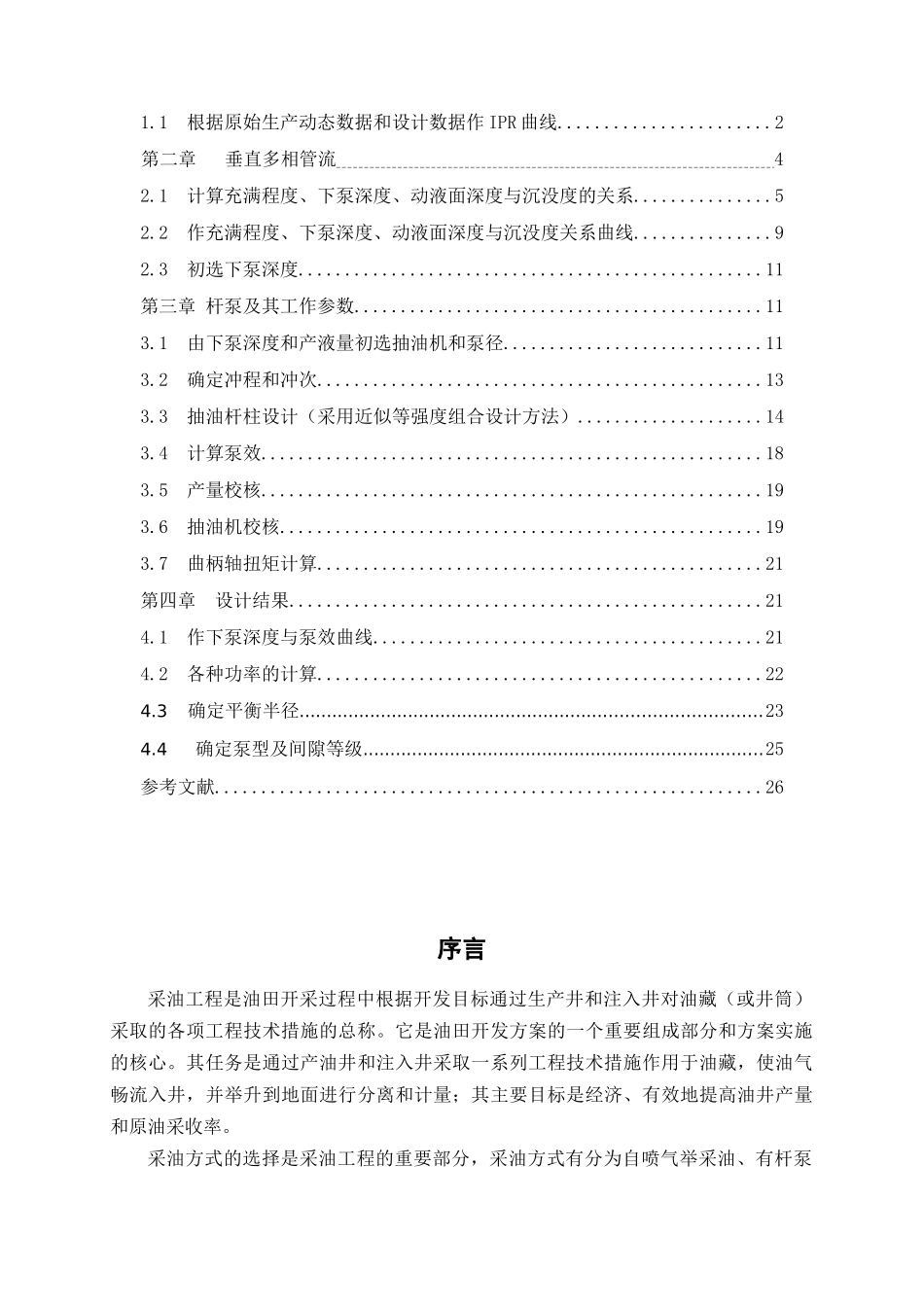

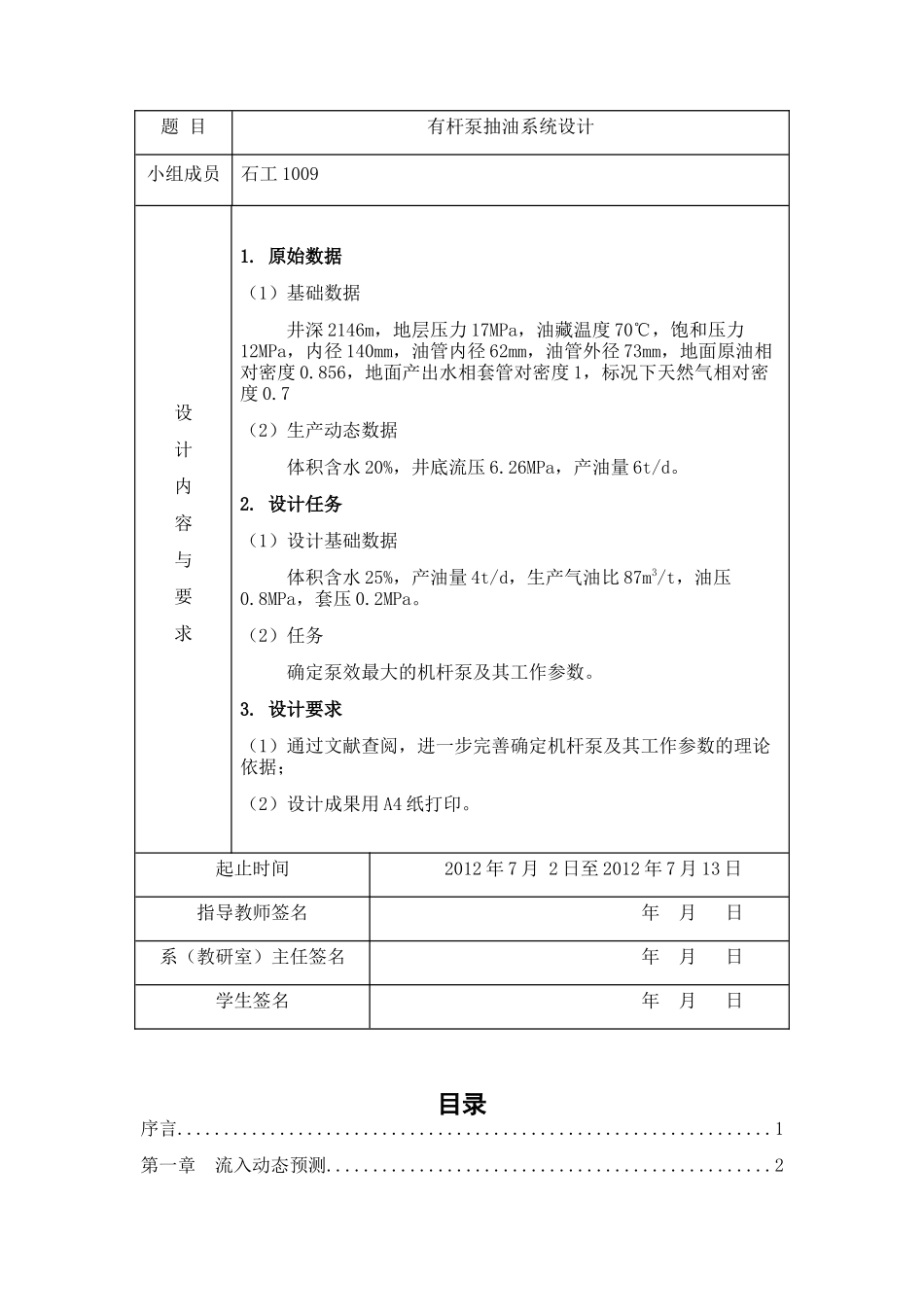

采油工程课程设计 题目：采油工程课程设计 — 有杆泵抽油系统设计 班级：石工 1009 姓名： 学号：201004010 2012 年 7 月《采油工程》课程设计任务书题 目有杆泵抽油系统设计小组成员石工 1009 设计内容与要求1. 原始数据（1）基础数据 井深 2146m，地层压力 17MPa，油藏温度 70℃，饱和压力12MPa，内径 140mm，油管内径 62mm，油管外径 73mm，地面原油相对密度 0.856，地面产出水相套管对密度 1，标况下天然气相对密度 0.7（2）生产动态数据 体积含水 20%，井底流压 6.26MPa，产油量 6t/d。2. 设计任务（1）设计基础数据 体积含水 25%，产油量 4t/d，生产气油比 87m3/t，油压0.8MPa，套压 0.2MPa。（2）任务 确定泵效最大的机杆泵及其工作参数。3. 设计要求（1）通过文献查阅，进一步完善确定机杆泵及其工作参数的理论依据；（2）设计成果用 A4 纸打印。起止时间 2012 年 7 月 2 日至 2012 年 7 月 13 日指导教师签名年 月 日系（教研室）主任签名年 月 日学生签名 年 月 日目录序言................................................................1第一章 流入动态预测................................................21.1 根据原始生产动态数据和设计数据作 IPR 曲线.......................2第二章 垂直多相管流 42.1 计算充满程度、下泵深度、动液面深度与沉没度的关系...............52.2 作充满程度、下泵深度、动液面深度与沉没度关系曲线...............92.3 初选下泵深度..................................................11第三章 杆泵及其工作参数............................................113.1 由下泵深度和产液量初选抽油机和泵径............................113.2 确定冲程和冲次................................................133.3 抽油杆柱设计（采用近似等强度组合设计方法）....................143.4 计算泵效......................................................183.5 产量校核......................................................19 3.6 抽油机校核....................................................19 3.7 曲柄轴扭矩计算................................................21 第四章 设计结果...................................................214.1 作下泵深度与泵效曲线................................
