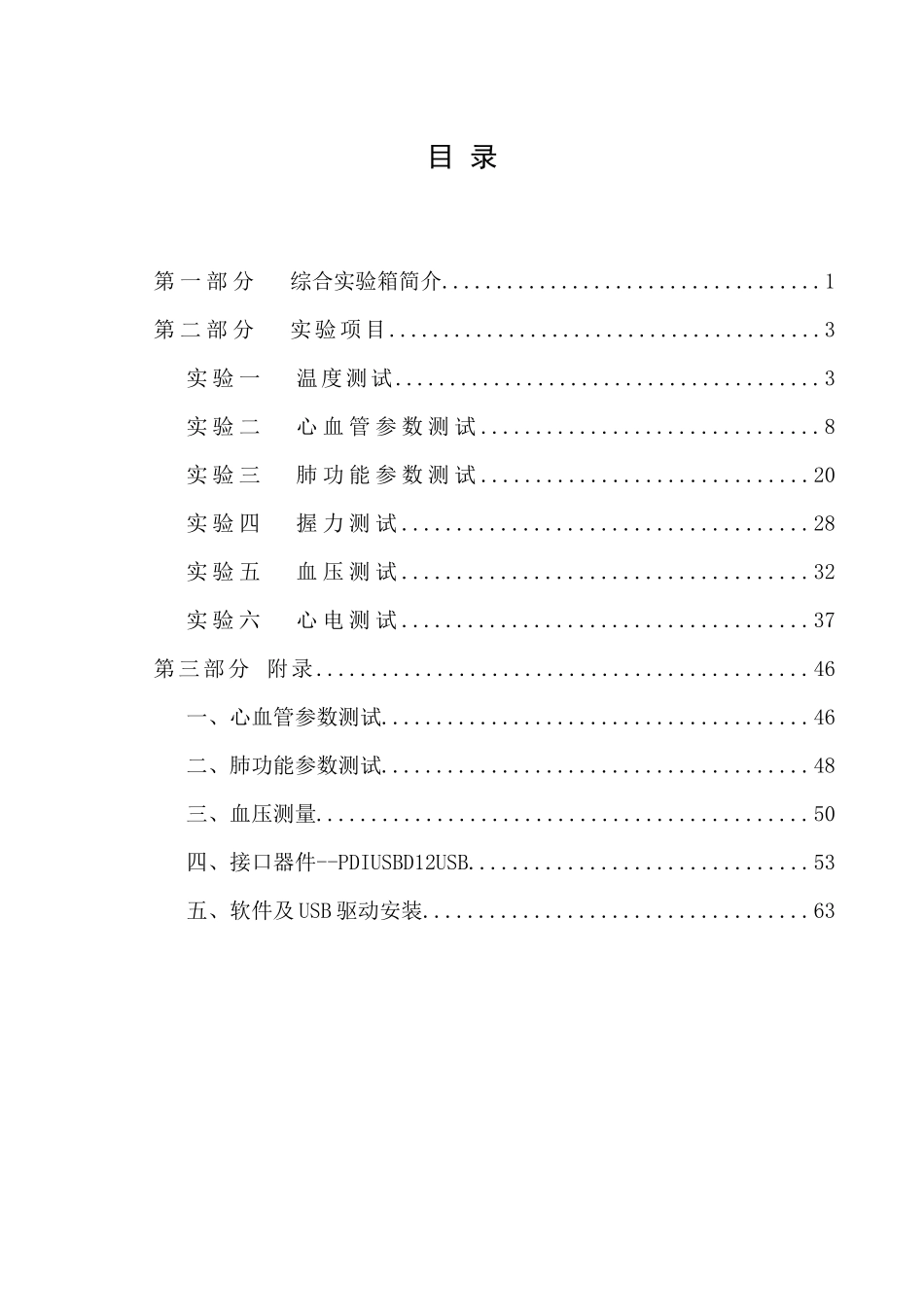

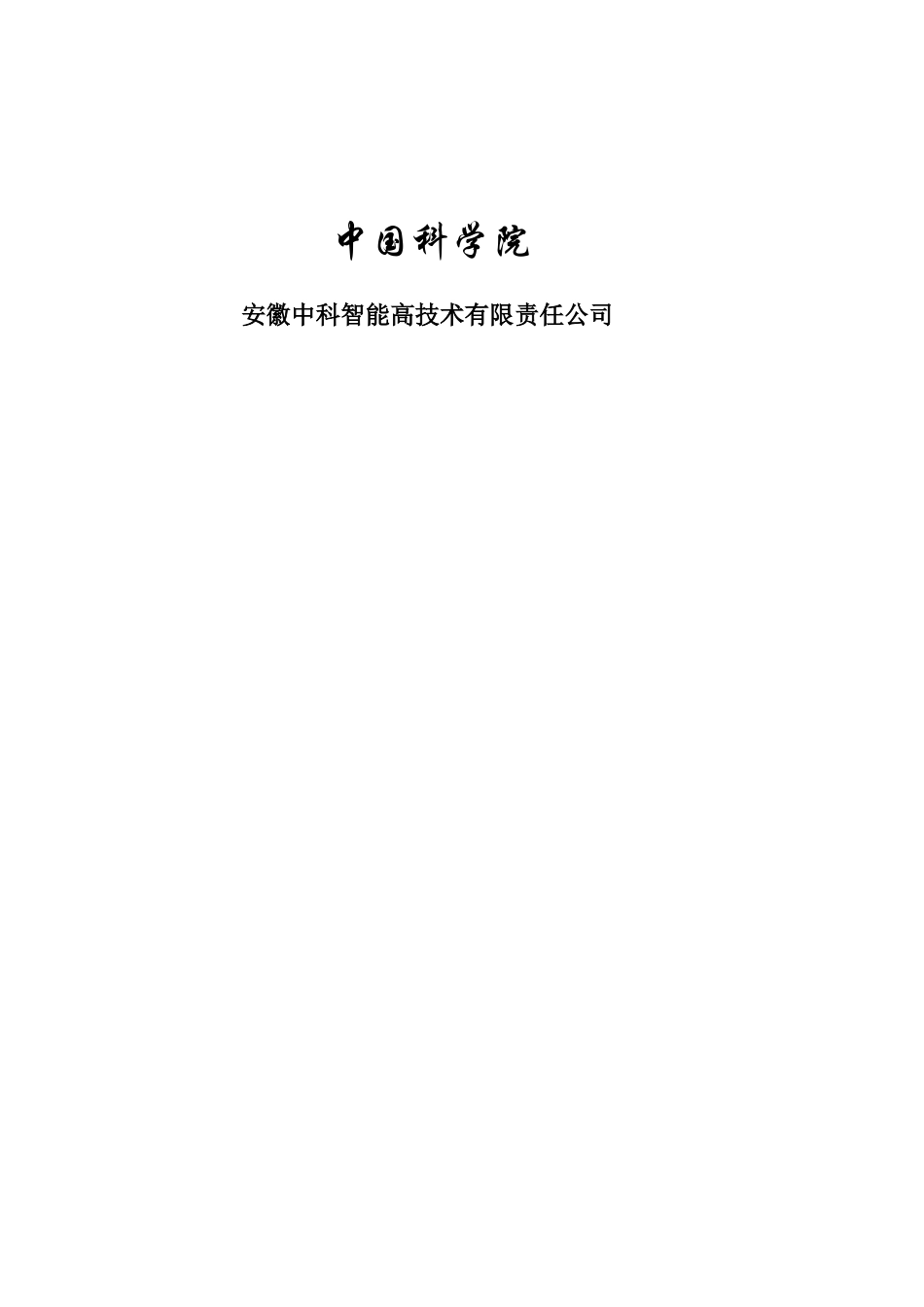

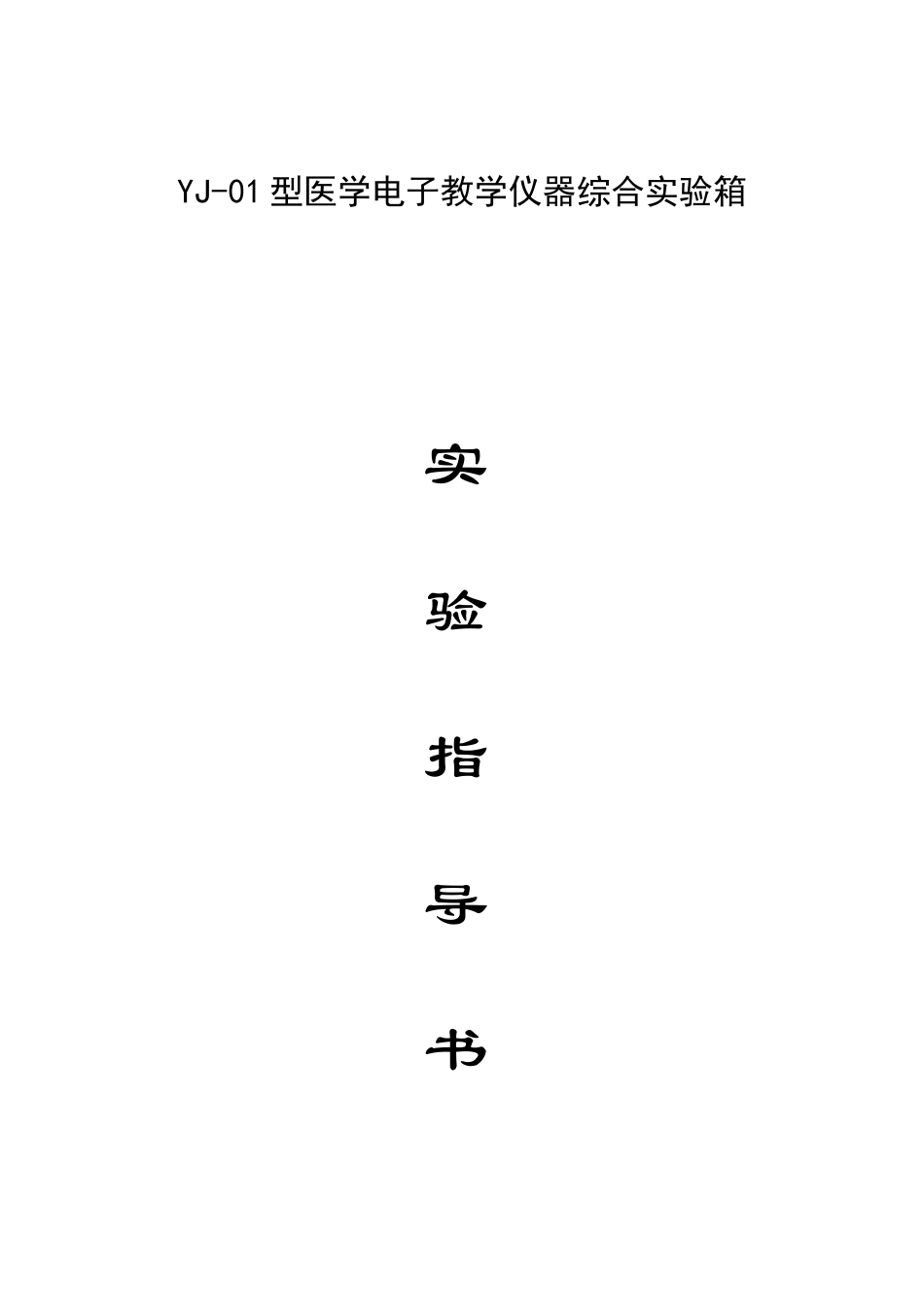

YJ-01 型医学电子教学仪器综合实验箱实验指导书中国科学院安徽中科智能高技术有限责任公司 目 录第 一 部 分 综合实验箱简介...................................1第 二 部 分 实验项目........................................3实 验 一 温度测试.......................................3实 验 二 心 血 管 参 数 测 试 ...............................8实 验 三 肺 功 能 参 数 测 试 ..............................20实 验 四 握 力 测 试 .....................................28实 验 五 血 压 测 试 .....................................32实 验 六 心 电 测 试 .....................................37第三部分 附录.............................................46一、心血管参数测试.......................................46二、肺功能参数测试.......................................48三、血压测量.............................................50四、接口器件--PDIUSBD12USB...............................53五、软件及 USB 驱动安装...................................63 YJ-01 型医学电子教学仪器第 一 部 分 综合实验箱简介YJ-01 型医学电子教学仪器综合实验箱以高性能的 W78E516 单片机作为核心控制器件，配以外存储器、接口器件、模/数转换等电路实现模拟信号的采集、转换和处理，以及各种状态的检测和控制。实验箱由温度测试、心血管功能测试、肺功能测试、握力测试、血压测试、心电测试六个实验组成，电路布局见图 1.1。所有实验均由单片机配合程序分别控制完成，实验数据通过 USB 口上传到 PC 机。实验箱右侧上方有一个 USB 口联机通讯测试指示灯(LED)，当实验箱与 PC 机联机通讯成功时 USB 指示灯点亮，表示实验箱与 PC 机处于联机通讯测试状态。实验数据、曲线和参数均可在 PC 机上显示和保存。图 1.1 电路布局图本实验箱供电电源为直流+10～+18V/1A，由外部提供。在实验前，用导线将电源引入实验箱左上侧的两个标有+15V 和 GND 字样的接线柱，正端接红色接线柱，负端接黑色接线柱。打开 PCB 板上的电源开关，电源指示(绿色)灯亮，表明电源接通，可以正常操作。当出现异常时，应首先关闭电源，再检查相关电路，正常后再重新开启电源。实验前用 USB 连接线将实验箱的 USB 口与 PC 机 USB 口相连。在 PC ...
