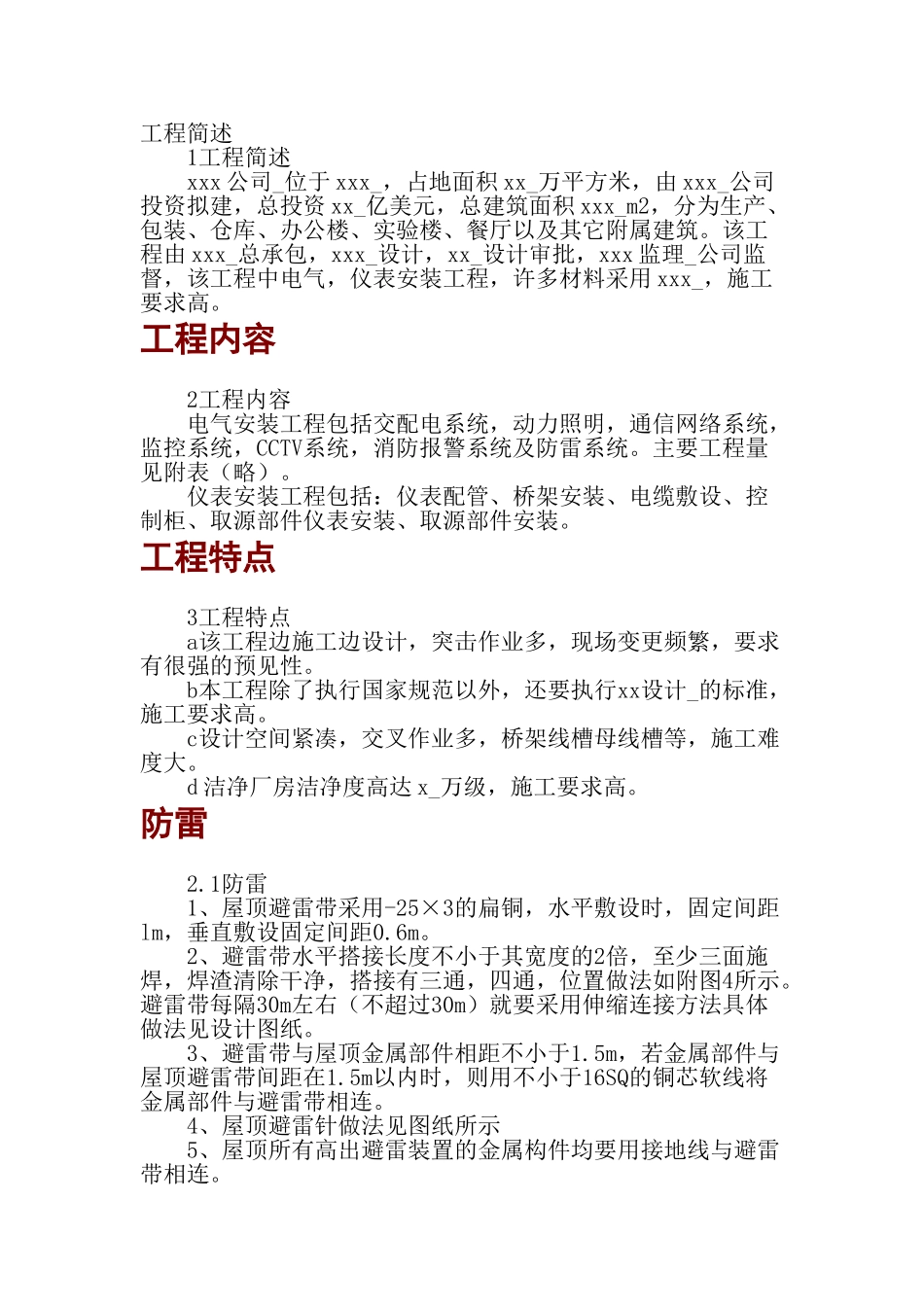

工程简述 1工程简述 xxx 公司_位于 xxx_，占地面积 xx_万平方米，由 xxx_公司投资拟建，总投资 xx_亿美元，总建筑面积 xxx_m2，分为生产、包装、仓库、办公楼、实验楼、餐厅以及其它附属建筑。该工程由 xxx_总承包，xxx_设计，xx_设计审批，xxx 监理_公司监督，该工程中电气，仪表安装工程，许多材料采用 xxx_，施工要求高。工程内容 第 1 页 共 16 页 2工程内容 电气安装工程包括交配电系统，动力照明，通信网络系统，监控系统，CCTV系统，消防报警系统及防雷系统。主要工程量见附表（略）。 仪表安装工程包括：仪表配管、桥架安装、电缆敷设、控制柜、取源部件仪表安装、取源部件安装。工程特点 第 1 页 共 16 页 3工程特点 a该工程边施工边设计，突击作业多，现场变更频繁，要求有很强的预见性。 b本工程除了执行国家规范以外，还要执行xx设计_的标准，施工要求高。 c设计空间紧凑，交叉作业多，桥架线槽母线槽等，施工难度大。 d 洁净厂房洁净度高达 x_万级，施工要求高。防雷 第 1 页 共 16 页 2.1防雷 1、屋顶避雷带采用-25×3的扁铜，水平敷设时，固定间距lm，垂直敷设固定间距0.6m。 2、避雷带水平搭接长度不小于其宽度的2倍，至少三面施焊，焊渣清除干净，搭接有三通，四通，位置做法如附图4所示。避雷带每隔30m左右（不超过30m）就要采用伸缩连接方法具体做法见设计图纸。 3、避雷带与屋顶金属部件相距不小于1.5m，若金属部件与屋顶避雷带间距在1.5m以内时，则用不小于16SQ的铜芯软线将金属部件与避雷带相连。 4、屋顶避雷针做法见图纸所示 5、屋顶所有高出避雷装置的金属构件均要用接地线与避雷带相连。配管及管内穿线 第 2 页 共 16 页 2.2配管及管内穿线。 A暗配管 A-l暗配于混凝土或其它建筑结构内的电线管均采用丝扣连接，严禁套管焊接，丝扣长度不少于管周长的l／2。 A-2暗配管在一重底筋上敷设时，每隔lm固定一次，在二重底筋上敷设时每隔l－5m固定一次，具体做法见附图5。 A-3暗配管在管左右各30cm以内均要固定，管子在进盒前30cm处务必固定，管子与接线盒必须采用二片锁母固定，露出锁母的丝扣为2－3扣。 A-4暗配管弯曲半径不小于管外径6d，弯曲处应无明显的凹痕折皱现象，弯扁数不于管外径的0.l倍。 A-5暗配管在底筋上平行敷设时，间隔不小于3cm，两根管子在同一位置弯出地面时，管于底部间隔不应小3cm，具体做法见附图7。 A-6暗配管不宜穿过设备基础，心须穿过设...
