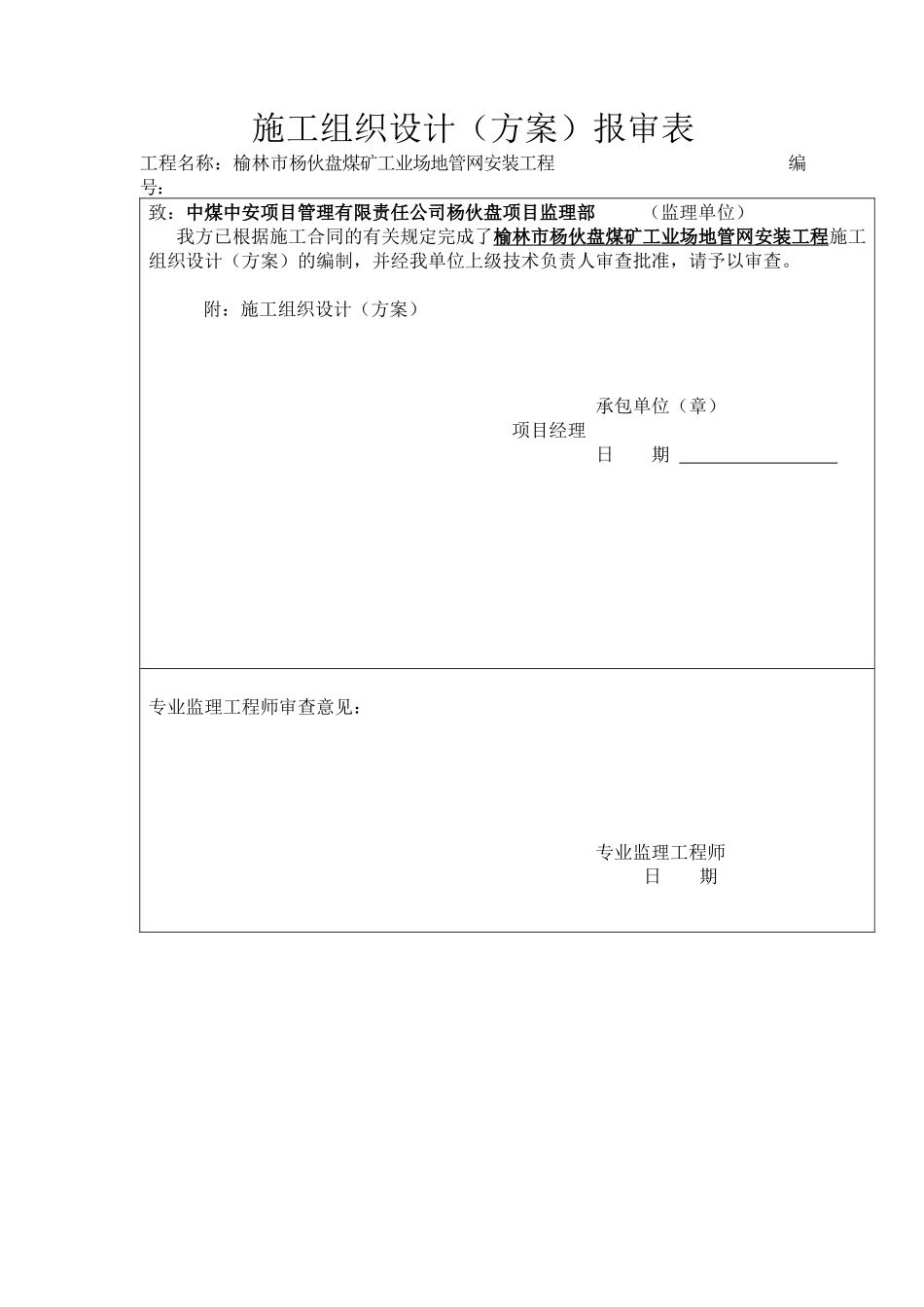

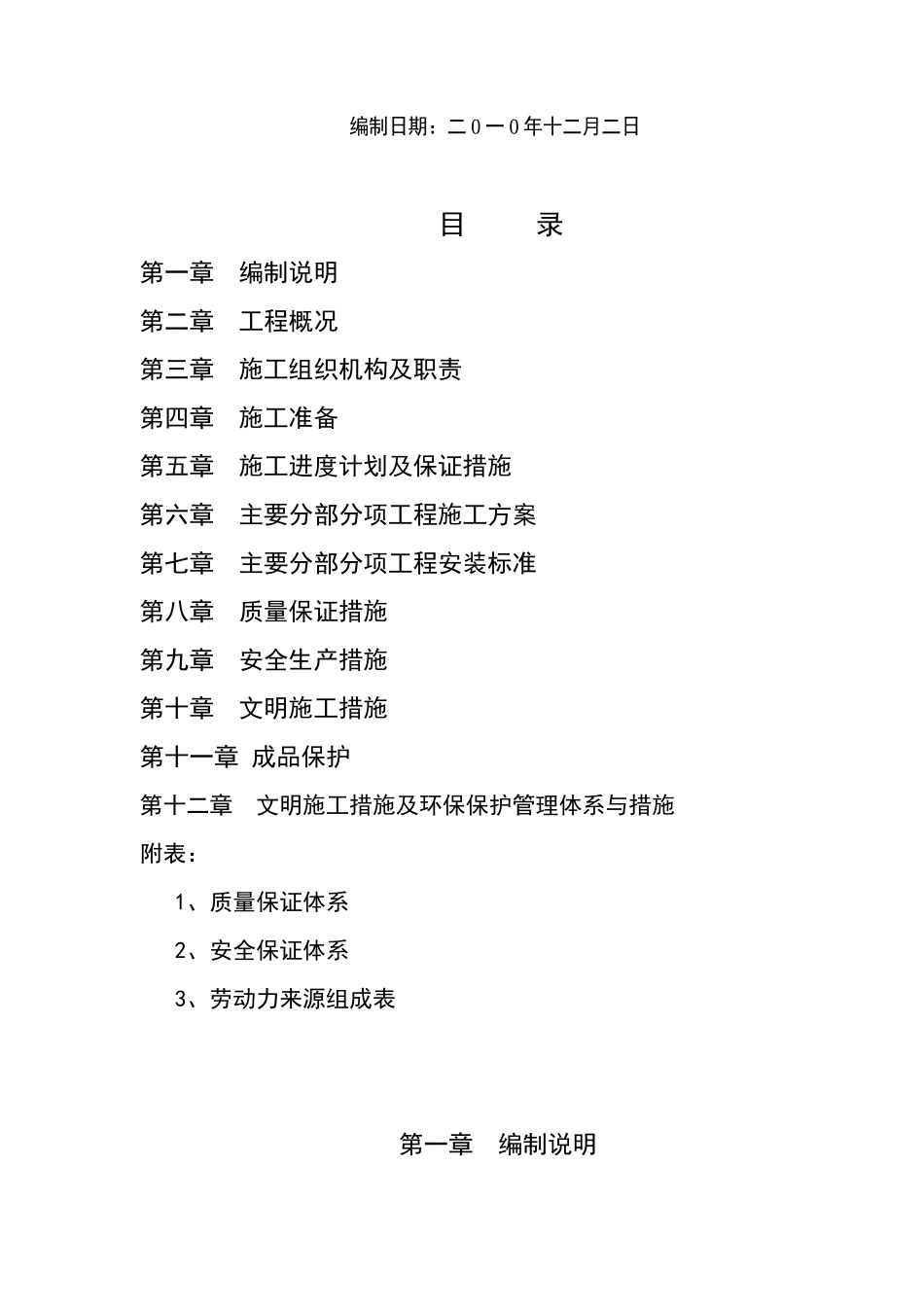

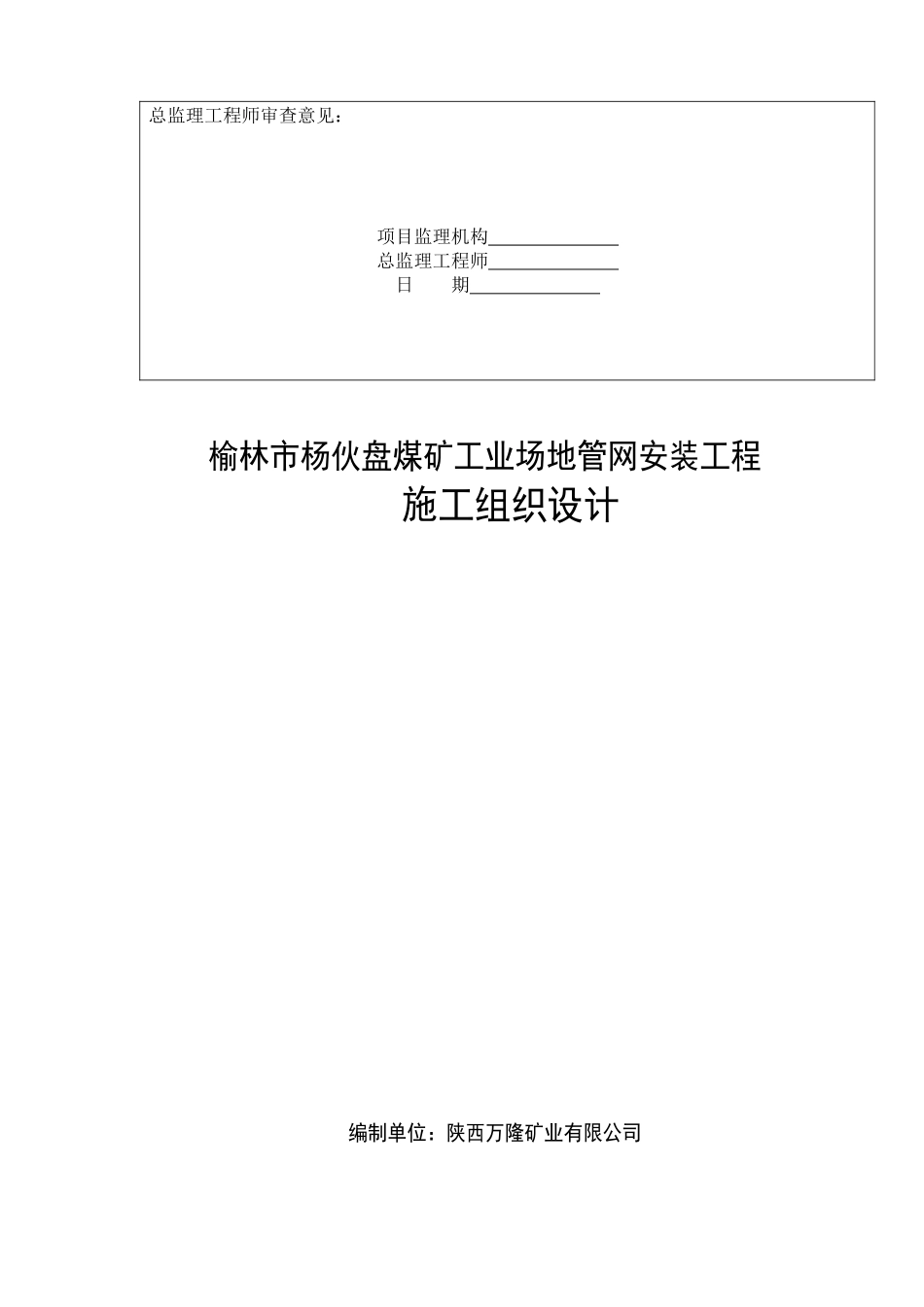

施工组织设计（方案）报审表工程名称：榆林市杨伙盘煤矿工业场地管网安装工程 编 号：致：中煤中安项目管理有限责任公司杨伙盘项目监理部 （监理单位）我方已根据施工合同的有关规定完成了榆林市杨伙盘煤矿工业场地管网安装工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章） 项目经理 日 期 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审查意见： 项目监理机构 总监理工程师 日 期 榆林市杨伙盘煤矿工业场地管网安装工程施工组织设计编制单位：陕西万隆矿业有限公司编制日期：二 0 一 0 年十二月二日目 录第一章 编制说明第二章 工程概况第三章 施工组织机构及职责第四章 施工准备第五章 施工进度计划及保证措施第六章 主要分部分项工程施工方案第七章 主要分部分项工程安装标准第八章 质量保证措施第九章 安全生产措施第十章 文明施工措施第十一章 成品保护第十二章 文明施工措施及环保保护管理体系与措施附表：1、质量保证体系2、安全保证体系3、劳动力来源组成表第一章 编制说明该施工措施为榆林进出口煤炭公司杨伙盘煤矿管网安装工程提供的施工和管理的技术文件，用以保证该项工程能保质、保期、安全完成。该施工措施编制依据：1、施工设计图。2、国家现行的施工验收规范：工程质量检验评定标准、工艺标准和操作规程。3、国家给水、采暖及消防工程标准图集。4、 相关施工工艺及操作规程。5、 公司《质量管理手册》和质量体系文件。6、其它有关技术、质量、安全等规定。第二章 工程概况该工程是杨伙盘煤矿二期改造建设配套工程，包括工业场区热力管网、给排水管网及消防管网的安装工程。由土建施工、管道安装两项组成。主要工程量：1、工业场地供热管网为蒸汽管网和热水管网。我们主要施工工业场区热力管网，包括去换热站的蒸汽管道沿栈桥、龙门架架空安装，一平台、二平台的所有的蒸汽、回水管道安装。该供热管网采用地沟敷设方式，地沟采用通行及不通行地沟。工业场地内蒸汽管、热水供水回水管及所有架空供热管均保温，地沟内的凝结水管除不通行地沟内的不保温外均保温，保温材料采用岩棉制品，外缠玻璃布保护层，保温结构详见国标 08R418-1，保温厚度为 50mm，室外架空部分所有管道均为 60mm，保温层为复合涂抹外保护层。 2、架空敷设管道支座、滑动支座、固定支座均采用国标 03R411-1施工。3、室外热力管...
