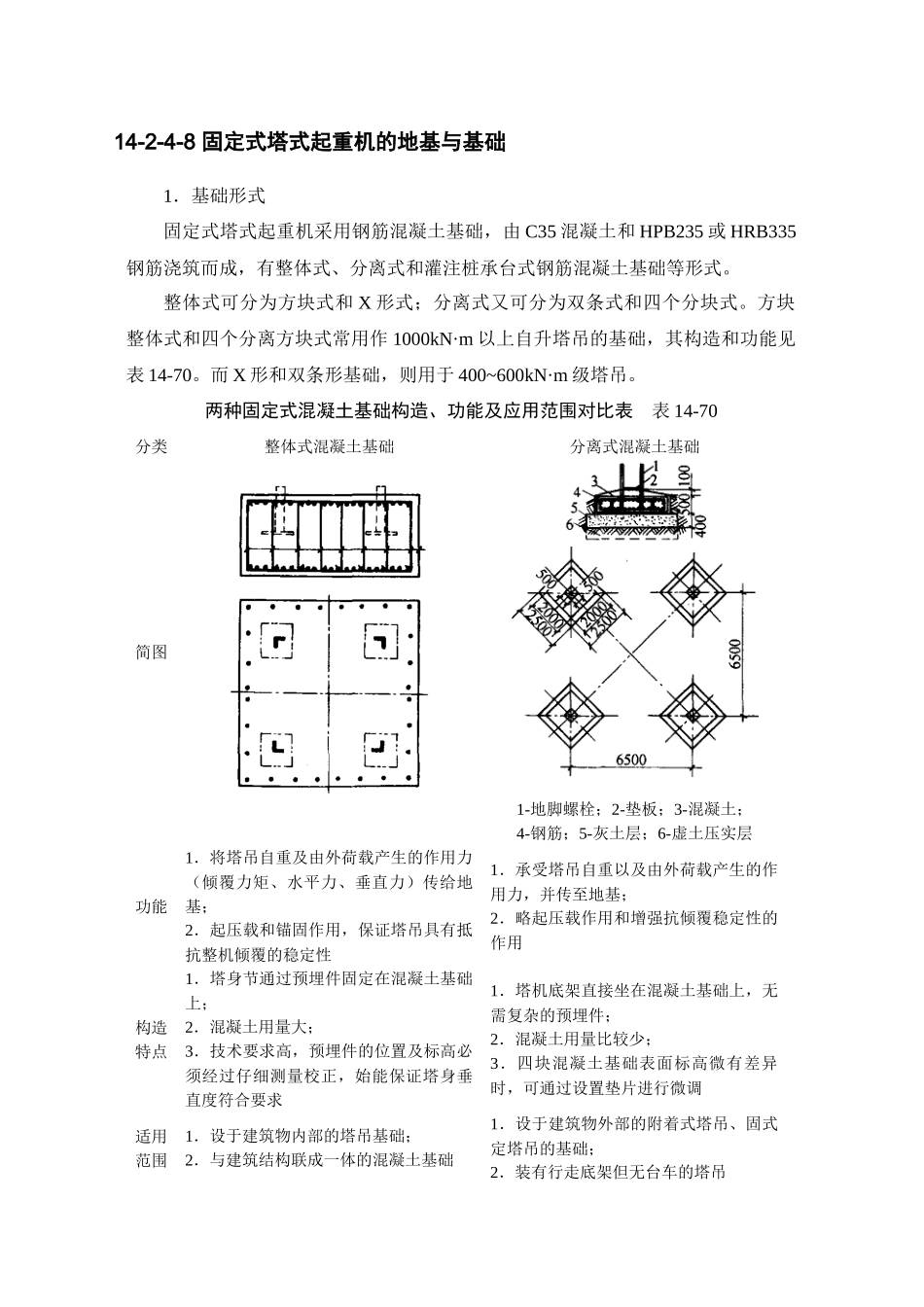

14-2-4-8 固定式塔式起重机的地基与基础1．基础形式固定式塔式起重机采用钢筋混凝土基础，由 C35 混凝土和 HPB235 或 HRB335钢筋浇筑而成，有整体式、分离式和灌注桩承台式钢筋混凝土基础等形式。整体式可分为方块式和 X 形式；分离式又可分为双条式和四个分块式。方块整体式和四个分离方块式常用作 1000kN·m 以上自升塔吊的基础，其构造和功能见表 14-70。而 X 形和双条形基础，则用于 400~600kN·m 级塔吊。两种固定式混凝土基础构造、功能及应用范围对比表 表 14-70分类整体式混凝土基础分离式混凝土基础简图1-地脚螺栓；2-垫板；3-混凝土；4-钢筋；5-灰土层；6-虚土压实层功能1．将塔吊自重及由外荷载产生的作用力（倾覆力矩、水平力、垂直力）传给地基；2．起压载和锚固作用，保证塔吊具有抵抗整机倾覆的稳定性1．承受塔吊自重以及由外荷载产生的作用力，并传至地基；2．略起压载作用和增强抗倾覆稳定性的作用构造特点1．塔身节通过预埋件固定在混凝土基础上；2．混凝土用量大；3．技术要求高，预埋件的位置及标高必须经过仔细测量校正，始能保证塔身垂直度符合要求1．塔机底架直接坐在混凝土基础上，无需复杂的预埋件；2．混凝土用量比较少；3．四块混凝土基础表面标高微有差异时，可通过设置垫片进行微调适用范围1．设于建筑物内部的塔吊基础；2．与建筑结构联成一体的混凝土基础1．设于建筑物外部的附着式塔吊、固式定塔吊的基础；2．装有行走底架但无台车的塔吊当高层建筑深基础施工阶段（例如浇筑钢筋混凝土底板），如确需在基坑近旁构筑附着式塔吊基础时，建议采用灌注桩承台式钢筋混凝土基础。灌柱桩的埋深可根据地质情况确定，桩的直径为 φ800~1000mm。桩的中心距应与塔身尺寸相对应，承台应露出地表 15~25cm，承台尺寸既要满足塔吊稳定性的需要，又应符合施工现场条件。图 14-41 为北京天伦饭店工程施工时 256HC 型塔吊的灌注桩承台混凝土基础构造示意图。图 14-41 灌注桩承台式钢筋混凝土基础示意图2．地基计算参照《建筑地基基础设计规范》（GB 50007-2002）规定，塔式起重机的地基承载力计算方法如下：（1）基础底面的压力，应符合下式要求：当轴心荷载作用时p≤fa （14-26）式中 p——基础底面的平均压力值；fa——地基承载力特征值。当偏心荷载作用时，除符合式（14-26）要求外，尚应符合下式要求：pmax≤1.2fa （14-27）式中 pmax——基础底面边缘的最大压力值。（2）基础底面的压力，按下列...
