电力工程课程设计VIP免费

电力工程课程设计_第1页
1/39

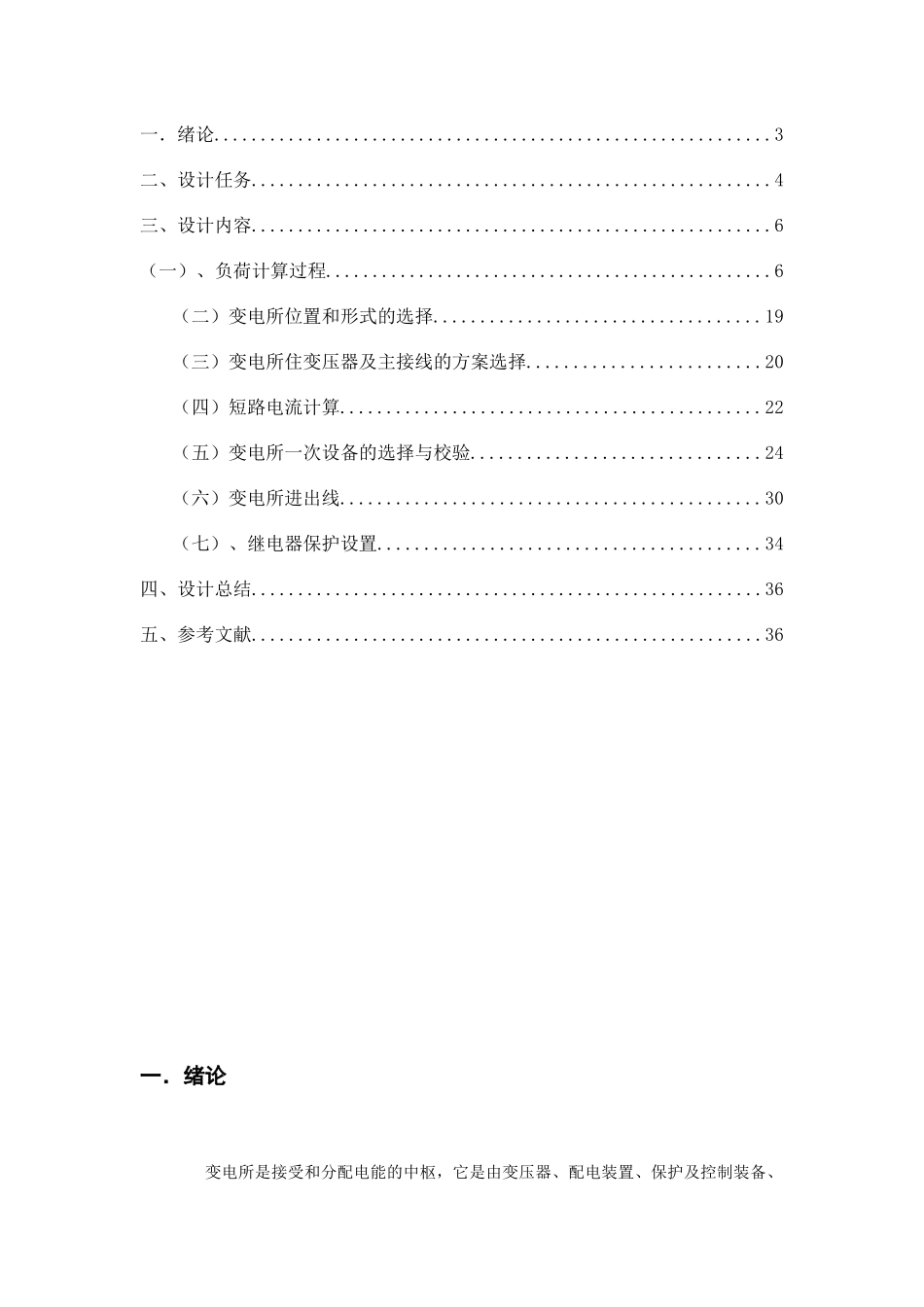

电力工程课程设计_第2页
2/39
电力工程课程设计_第3页
3/39
电力工程课程设计某机床厂变电所设计 目录一.绪论............................................................3二、设计任务........................................................4三、设计内容........................................................6(一)、负荷计算过程................................................6(二)变电所位置和形式的选择...................................19(三)变电所住变压器及主接线的方案选择.........................20(四)短路电流计算.............................................22(五)变电所一次设备的选择与校验...............................24(六)变电所进出线.............................................30(七)、继电器保护设置.........................................34四、设计总结.......................................................36五、参考文献.......................................................36一.绪论变电所是接受和分配电能的中枢,它是由变压器、配电装置、保护及控制装备、测量仪器以及其他附属设备及有关建筑物构成的。 变电所的电气主接线是变电所的关键部分。它与电力系统、电气设备的选择及布置、供电系统运行的可靠性和经济性等各方面均有密切联系。在设计变电所电气主接线时,要考虑供、配电系统电压的选择;变电所的位置与数量的确定;变压器的容量与台数的确定;总降压变电所电气主接线的选择以及供电系统方案的技术经济比较。 总降压变电所的电气主接线是由变压器、断路器、隔离开关、互感器、避雷器、母线及电缆等电气设备,按一定的顺序连接而成的,用以表示接受、汇集、和分配电能的电路。电气主接线是变电所的主要电路,它明确表示了变电所电能接受与分配的主要关系,是变电所运行、操作的主要依据。在设计中,主接线的拟定对电气设备选择、配电装置布置、保护和控制、测量的设计及变电运行的可靠性。 在进行设计时,首先要进行短路计算,然后进行线路及设备的选择,也就是根据高压电气设备选择的一般原则来进行计算,并且进保护整定以及校验。某机床厂变电所设计二、设计任务某机厂有金工车间(600m2),装配车间(500m2)、铸工车间(400 m2)、仓库(300m2)、及堆场(500m2)、办公楼等,厂区总面积500×400m2,按三班制生产,全年T n=7000h,最大负荷利用小时数6000h,属于三级负荷设计依据:1.从电业部...
