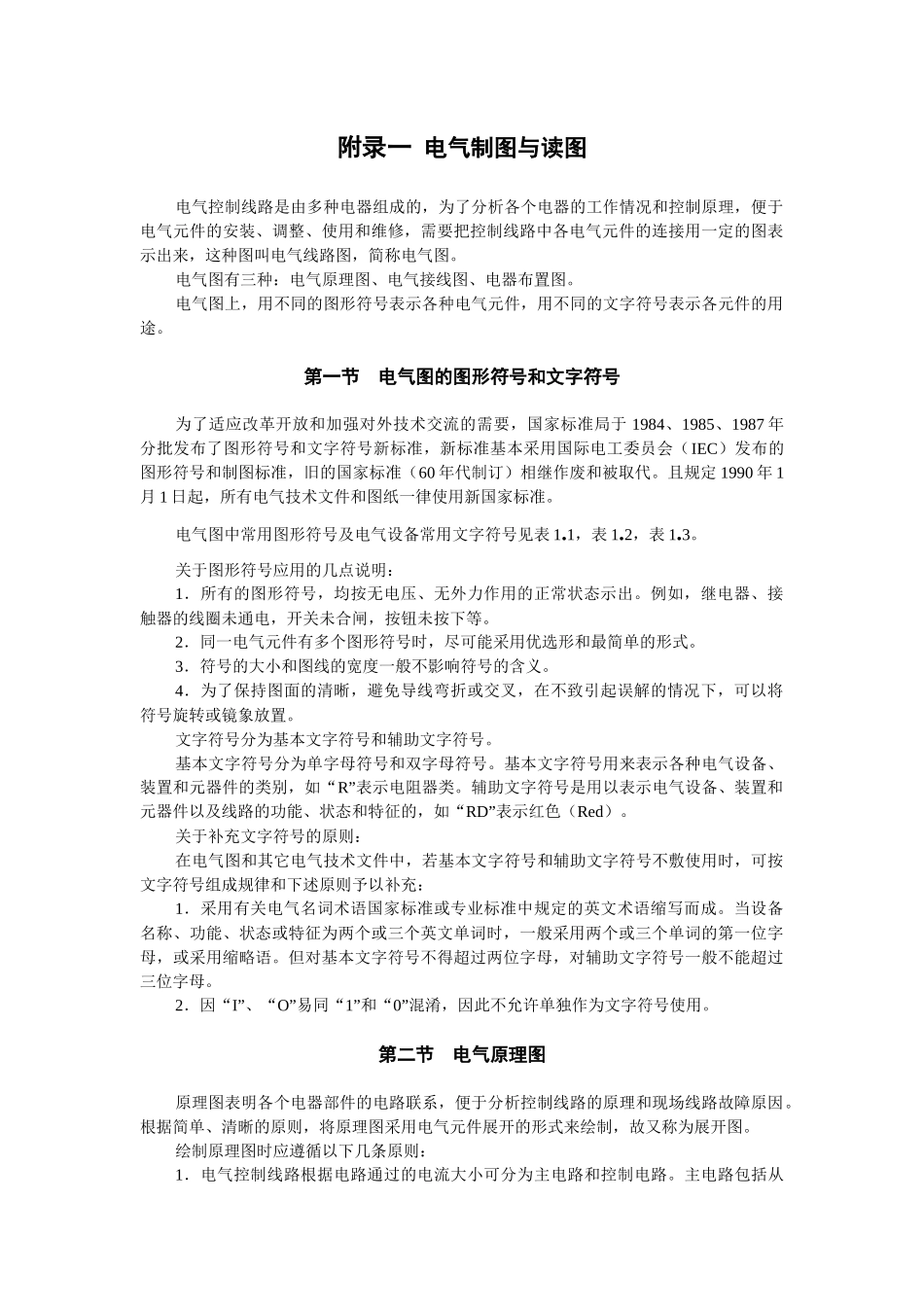

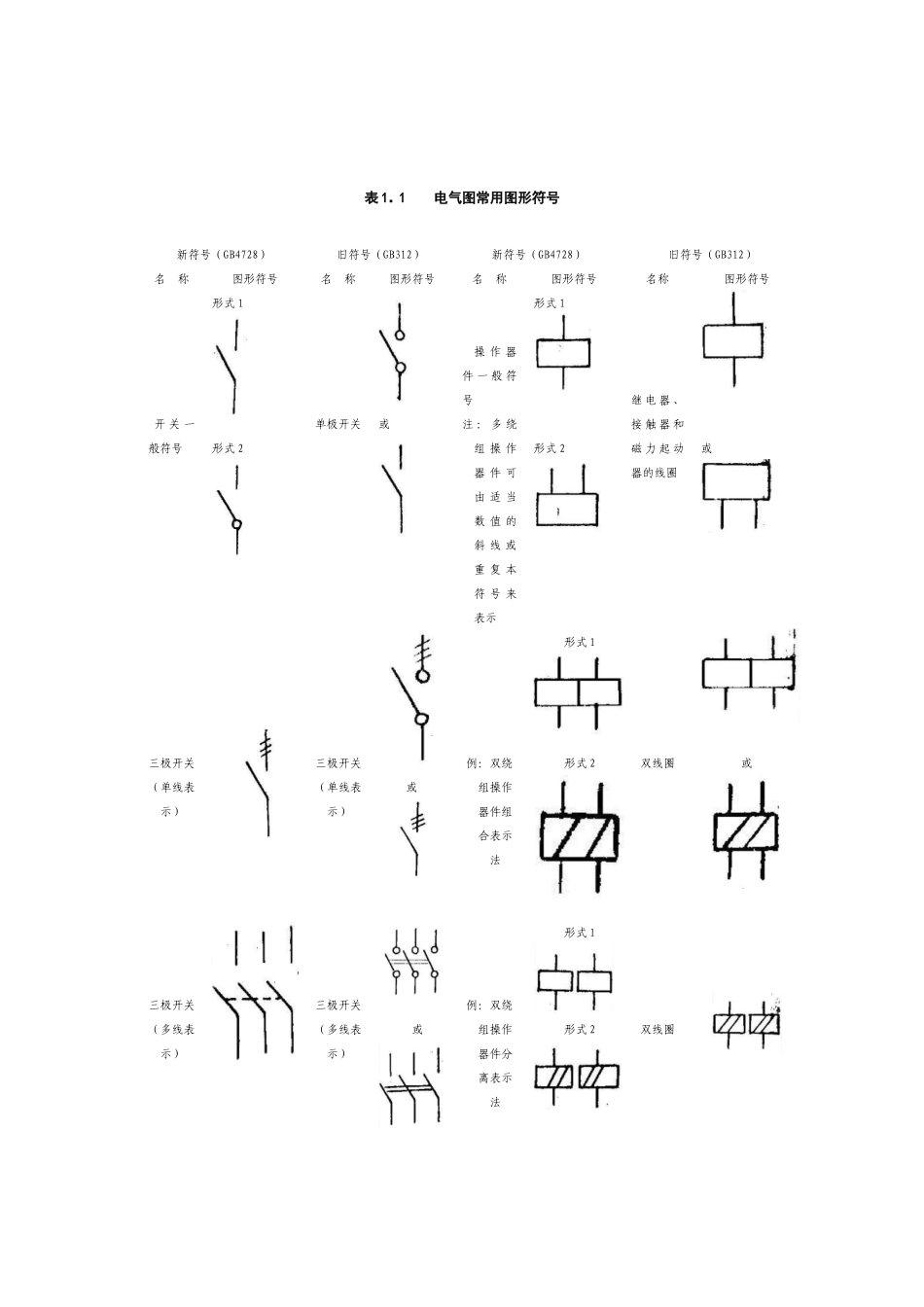

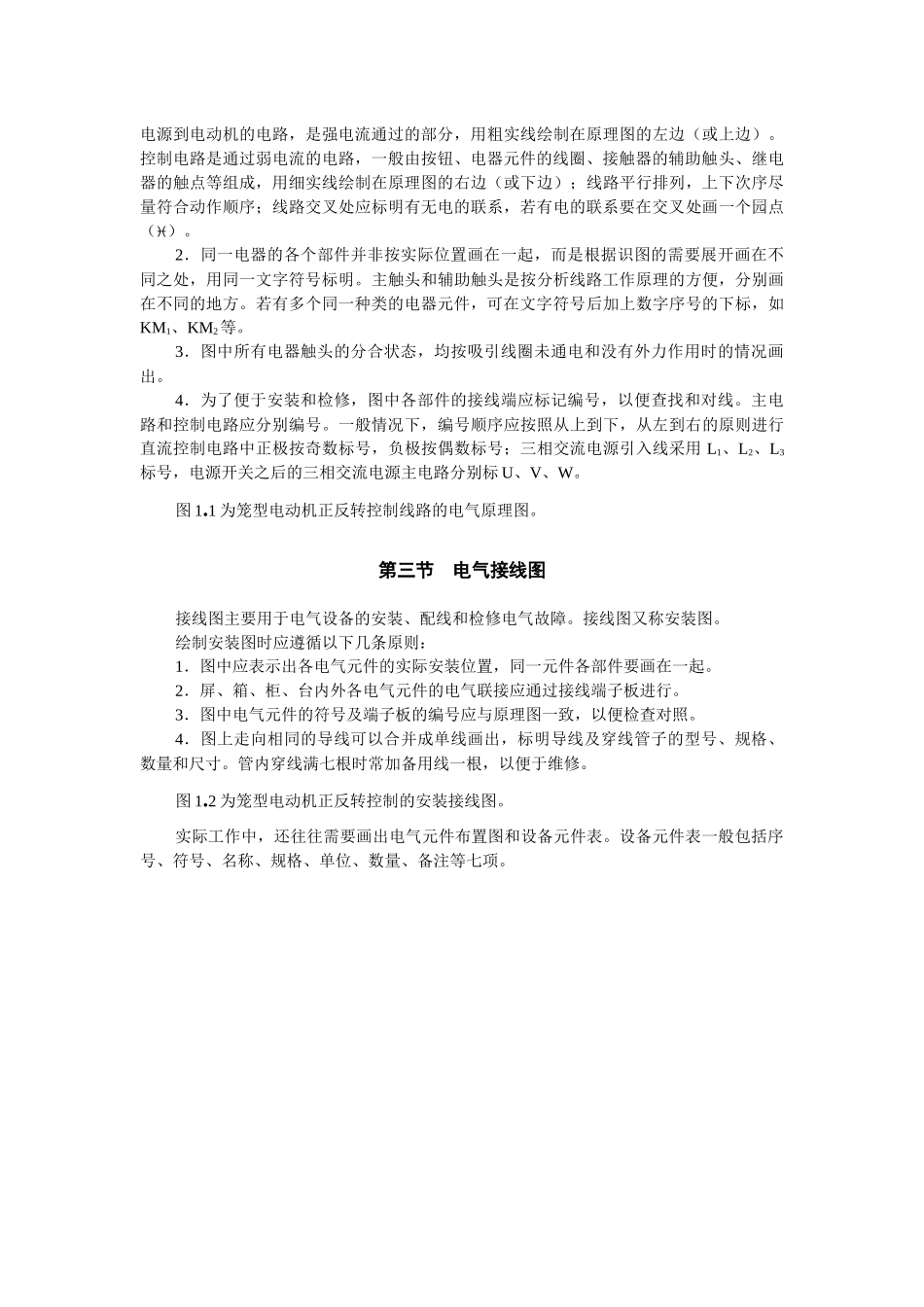

附录一 电气制图与读图电气控制线路是由多种电器组成的，为了分析各个电器的工作情况和控制原理，便于电气元件的安装、调整、使用和维修，需要把控制线路中各电气元件的连接用一定的图表示出来，这种图叫电气线路图，简称电气图。电气图有三种：电气原理图、电气接线图、电器布置图。电气图上，用不同的图形符号表示各种电气元件，用不同的文字符号表示各元件的用途。第一节 电气图的图形符号和文字符号为了适应改革开放和加强对外技术交流的需要，国家标准局于 1984、1985、1987 年分批发布了图形符号和文字符号新标准，新标准基本采用国际电工委员会（IEC）发布的图形符号和制图标准，旧的国家标准（60 年代制订）相继作废和被取代。且规定 1990 年 1月 1 日起，所有电气技术文件和图纸一律使用新国家标准。电气图中常用图形符号及电气设备常用文字符号见表 1.1，表 1.2，表 1.3。关于图形符号应用的几点说明：1．所有的图形符号，均按无电压、无外力作用的正常状态示出。例如，继电器、接触器的线圈未通电，开关未合闸，按钮未按下等。2．同一电气元件有多个图形符号时，尽可能采用优选形和最简单的形式。3．符号的大小和图线的宽度一般不影响符号的含义。4．为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或镜象放置。文字符号分为基本文字符号和辅助文字符号。基本文字符号分为单字母符号和双字母符号。基本文字符号用来表示各种电气设备、装置和元器件的类别，如“R”表示电阻器类。辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的，如“RD”表示红色（Red）。关于补充文字符号的原则：在电气图和其它电气技术文件中，若基本文字符号和辅助文字符号不敷使用时，可按文字符号组成规律和下述原则予以补充：1．采用有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。当设备名称、功能、状态或特征为两个或三个英文单词时，一般采用两个或三个单词的第一位字母，或采用缩略语。但对基本文字符号不得超过两位字母，对辅助文字符号一般不能超过三位字母。2．因“I”、“O”易同“1”和“0”混淆，因此不允许单独作为文字符号使用。第二节 电气原理图原理图表明各个电器部件的电路联系，便于分析控制线路的原理和现场线路故障原因。根据简单、清晰的原则，将原理图采用电气元件展开的形式来绘制，故又称为展开图。绘制原理图时应遵循以下几条原则：1．电气...
