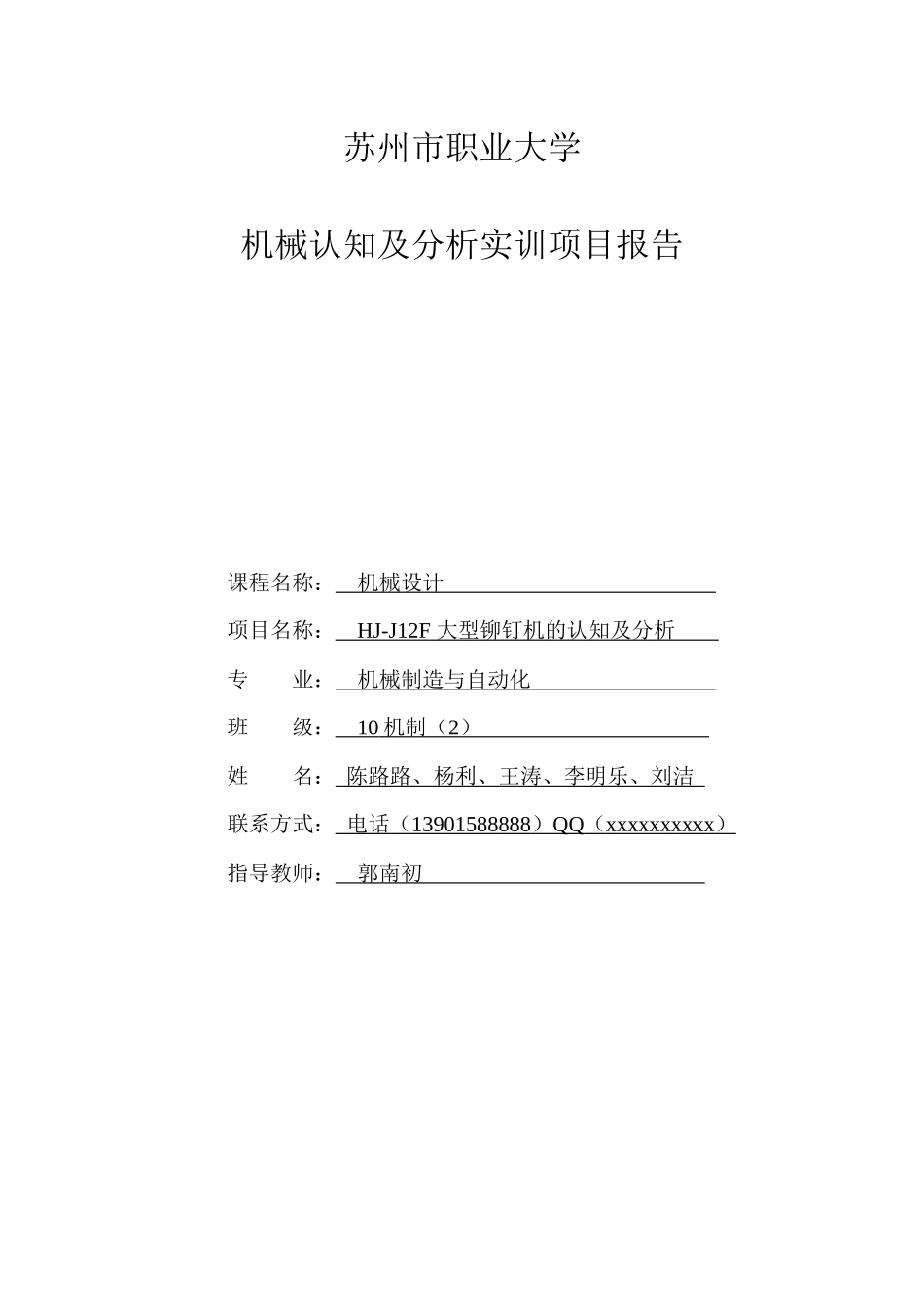

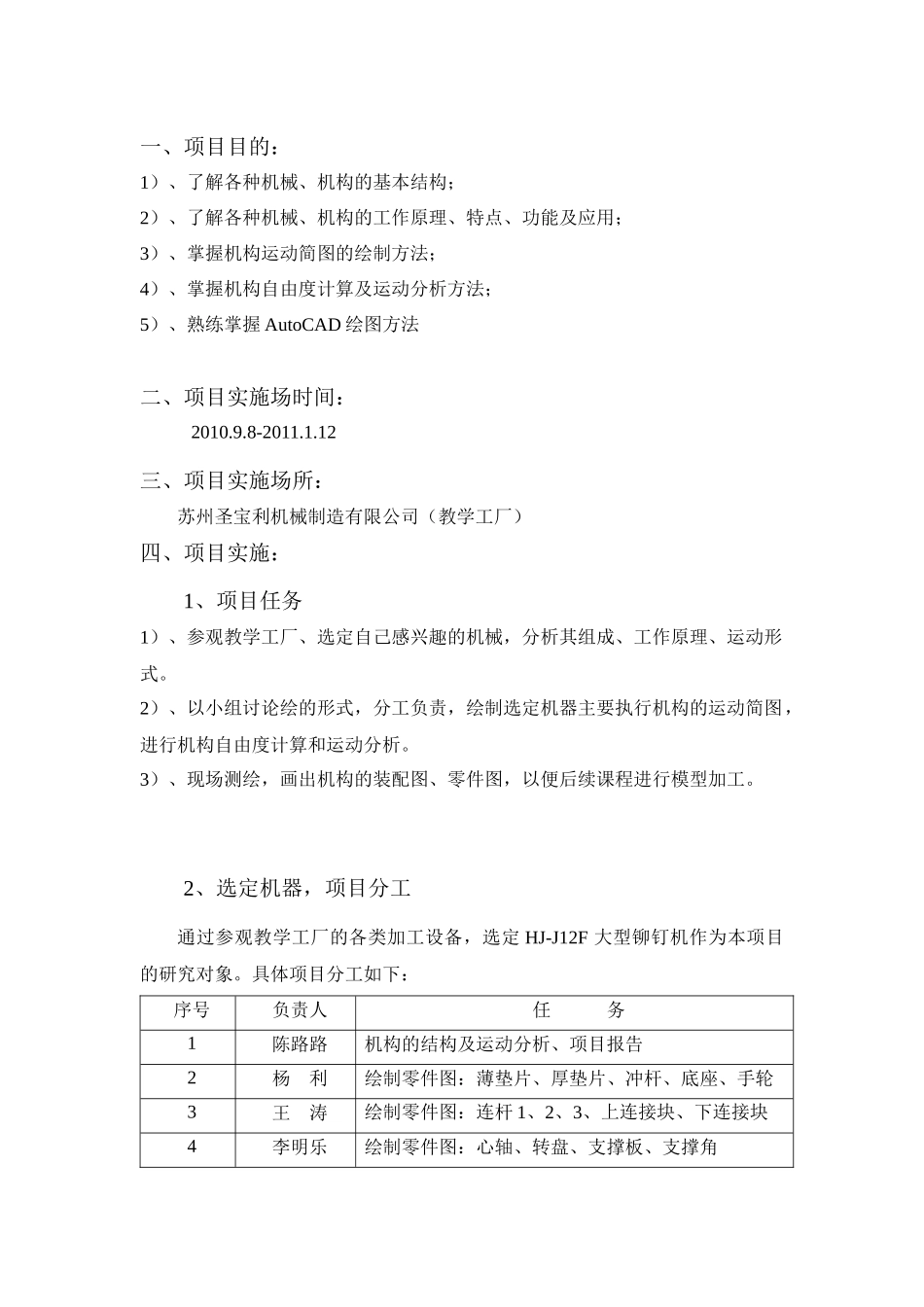

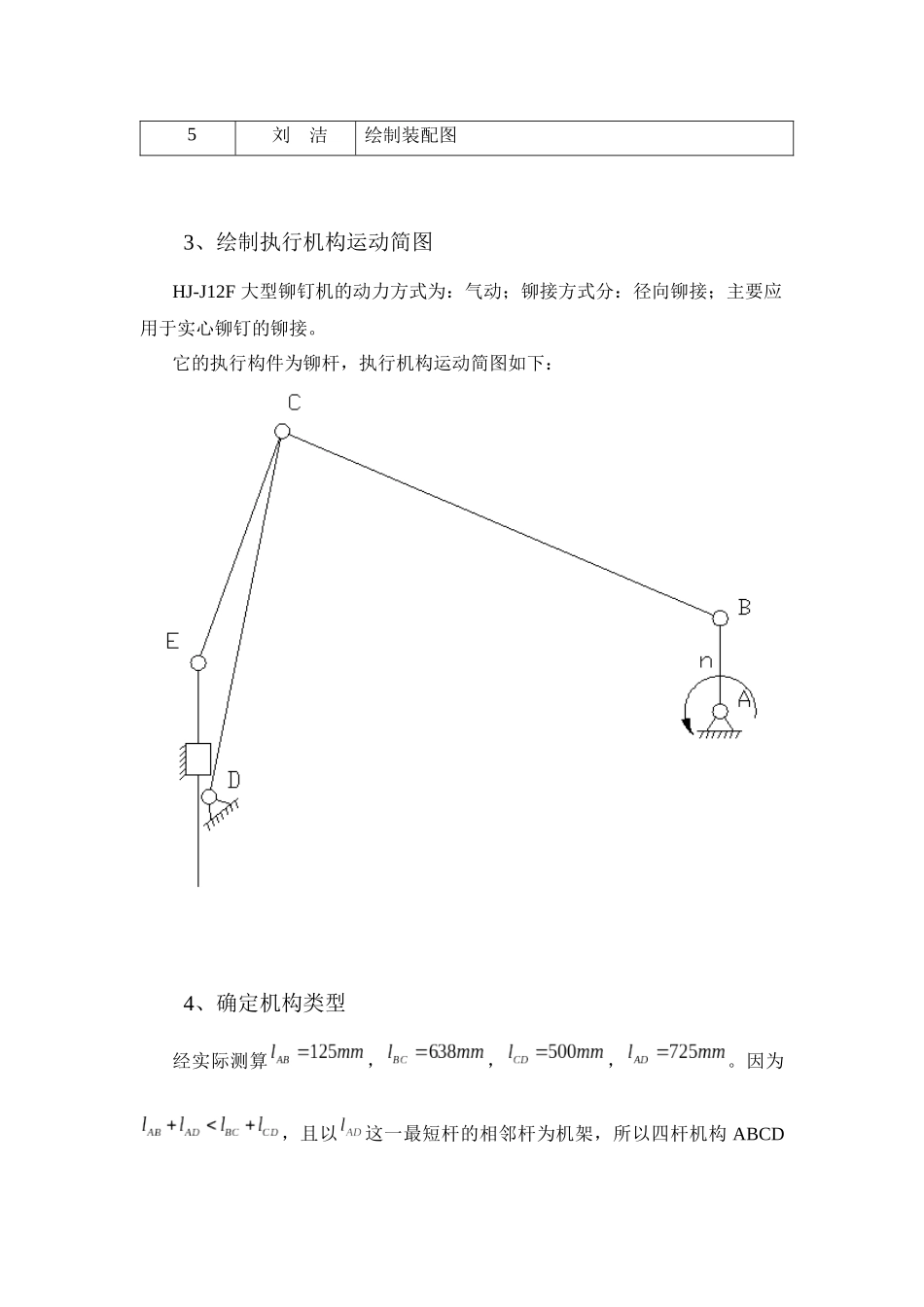

苏州市职业大学机械认知及分析实训项目报告课程名称： 机械设计 项目名称： HJ-J12F 大型铆钉机的认知及分析 专 业： 机械制造与自动化 班 级： 10 机制（ 2 ） 姓 名： 陈路路、杨利、王涛、李明乐、刘洁 联系方式： 电话（ 13901588888 ） QQ （ xxxxxxxxxx ） 指导教师： 郭南初 一、项目目的：1）、了解各种机械、机构的基本结构；2）、了解各种机械、机构的工作原理、特点、功能及应用；3）、掌握机构运动简图的绘制方法；4）、掌握机构自由度计算及运动分析方法；5）、熟练掌握 AutoCAD 绘图方法二、项目实施场时间：2010.9.8-2011.1.12三、项目实施场所：苏州圣宝利机械制造有限公司（教学工厂）四、项目实施：1、项目任务1）、参观教学工厂、选定自己感兴趣的机械，分析其组成、工作原理、运动形式。2）、以小组讨论绘的形式，分工负责，绘制选定机器主要执行机构的运动简图，进行机构自由度计算和运动分析。3）、现场测绘，画出机构的装配图、零件图，以便后续课程进行模型加工。2、选定机器，项目分工通过参观教学工厂的各类加工设备，选定 HJ-J12F 大型铆钉机作为本项目的研究对象。具体项目分工如下：序号负责人任 务1陈路路机构的结构及运动分析、项目报告2杨 利绘制零件图：薄垫片、厚垫片、冲杆、底座、手轮3王 涛绘制零件图：连杆 1、2、3、上连接块、下连接块4李明乐绘制零件图：心轴、转盘、支撑板、支撑角5刘 洁绘制装配图3、绘制执行机构运动简图HJ-J12F 大型铆钉机的动力方式为：气动；铆接方式分：径向铆接；主要应用于实心铆钉的铆接。它的执行构件为铆杆，执行机构运动简图如下：4、确定机构类型经实际测算，，，。因为，且以这一最短杆的相邻杆为机架，所以四杆机构 ABCD为曲柄摇杆机构。在 C 点处接 RRPⅡ 级杆组。5、计算机构自由度考 虑 到 C 点 处 有 复 合 铰 链 ， 该 铆 接 机 构 的 自 由 度 计 算 为，要使铆杆有确定运动，需要有一个主动件。6、极位夹角计算因为四杆机构 ABCD 以曲柄为主动件，所以存在着极位夹角，如下图：从 CAD 图纸中可以测算出极位夹角，由行程速度变化系数 K 的计算公式，可知该机构当曲柄 AB 逆时针旋转时具有一定的急回特性，但并不强烈。五、项目成果通过现场测绘，并对零件进行外形上的简化处理后，绘制主要执行机构的装配图、零件图，以便于今后的模型加工。装配图如下：零件图如下：
