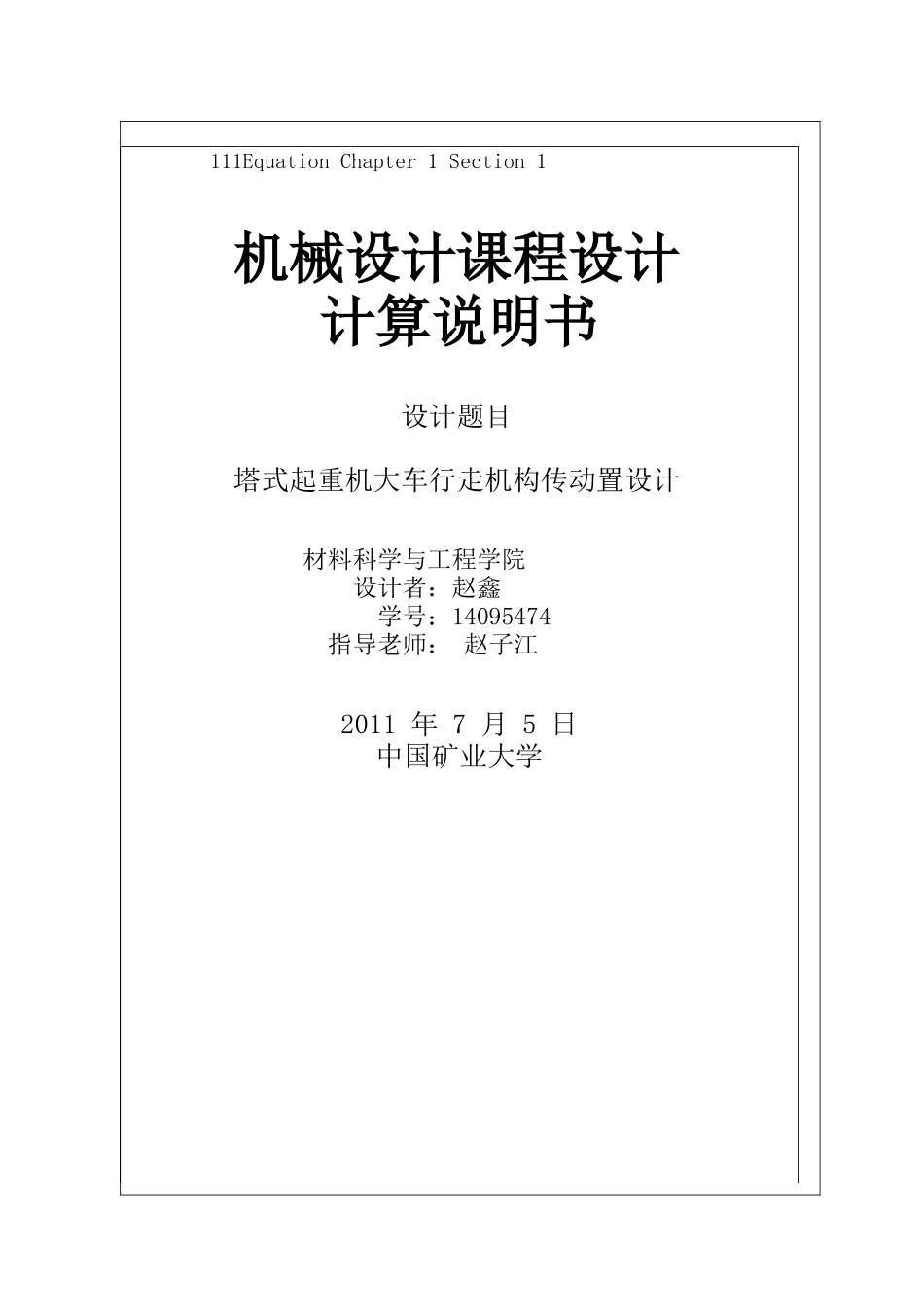

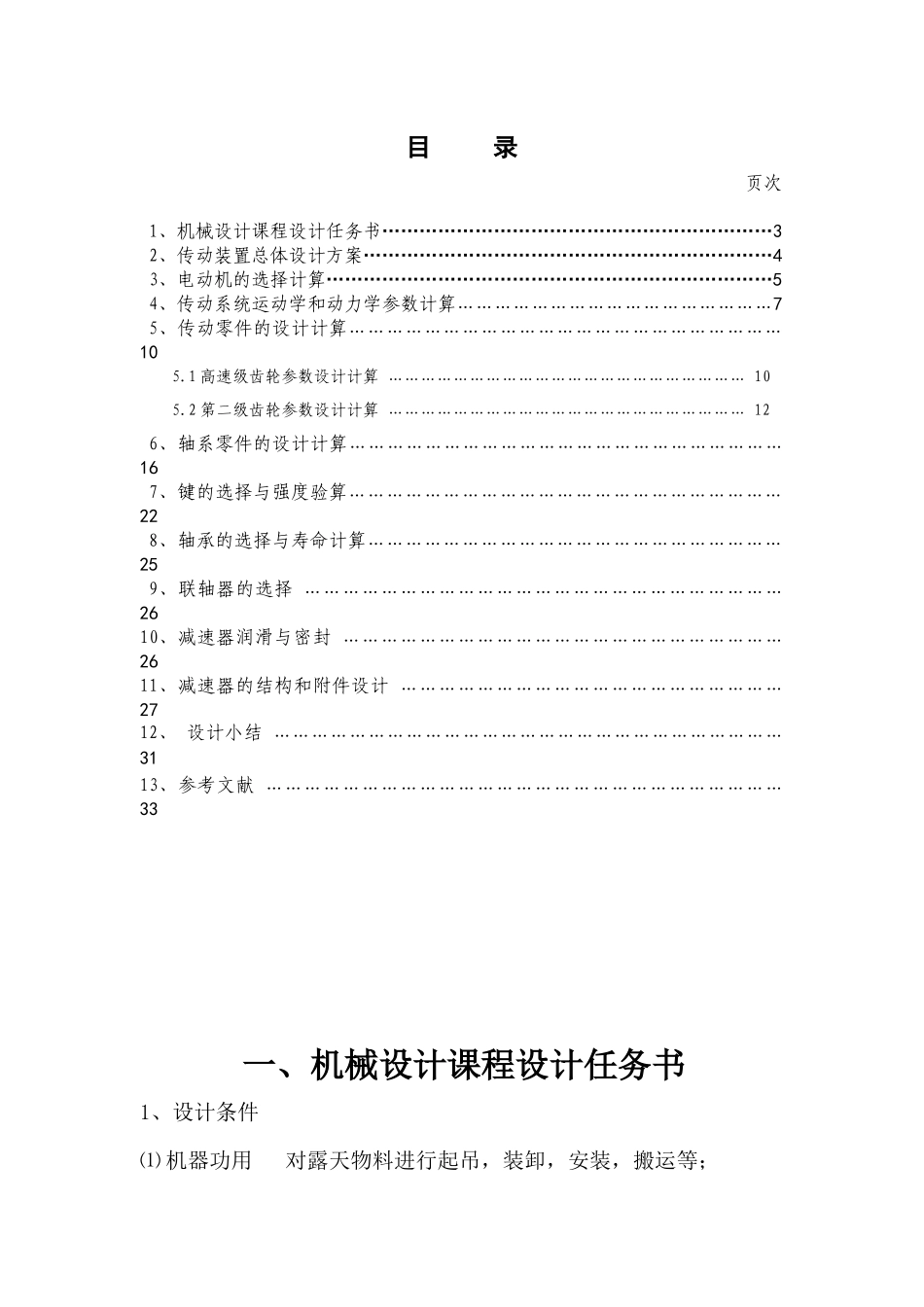

111Equation Chapter 1 Section 1机械设计课程设计计算说明书设计题目 塔式起重机大车行走机构传动置设计材料科学与工程学院 设计者：赵鑫学号：14095474指导老师： 赵子江2011 年 7 月 5 日中国矿业大学目 录 页次 1、机械设计课程设计任务书………………………………………………………32、传动装置总体设计方案…………………………………………………………43、电动机的选择计算………………………………………………………………54、传动系统运动学和动力学参数计算……………………………………………75、传动零件的设计计算……………………………………………………………105.1 高速级齿轮参数设计计算 ………………………………………………………… 105.2 第二级齿轮参数设计计算 ………………………………………………………… 126、轴系零件的设计计算……………………………………………………………167、键的选择与强度验算……………………………………………………………228、轴承的选择与寿命计算…………………………………………………………259、联轴器的选择 ………………………………………………………………… 2610、减速器润滑与密封 …………………………………………………………… 2611、减速器的结构和附件设计 …………………………………………………… 2712、 设计小结 ………………………………………………………………………3113、参考文献 ……………………………………………………………………… 33一、机械设计课程设计任务书1、设计条件⑴ 机器功用 对露天物料进行起吊，装卸，安装，搬运等；⑵ 工作情况 间断型工作，正反方向转动，载荷平稳，环境温度不超过 40；⑶ 运动要求 运动速度误差不超过 5%；⑷ 使用寿命 停歇时间与工作时间近似相等，传动零件工作总时数小时，滚动轴承寿命 4 000 小时；⑸ 检修周期 500 小时小修；2000 小时大修；2、原始数据大车运行阻力 F=5kN； 大车运行速度 V= 25 m/min车轮直径 400 mm； 启动系数 = 1.13、设计要求⑴ 设计内容 ①电动机选型； ②减速器设计；③ 闭式齿轮传动设计；④传动件设计；⑤ 联轴器选型设计； ⑥车轮及其轴系结构设计。⑵ 设计工作量 ①减速器装配图 1 张；② 零件工作图 2 张（轴和齿轮各 1 张）；③ 设计计算说明书 1 份。4、设计要求在本次机械设计中将减速器中...
