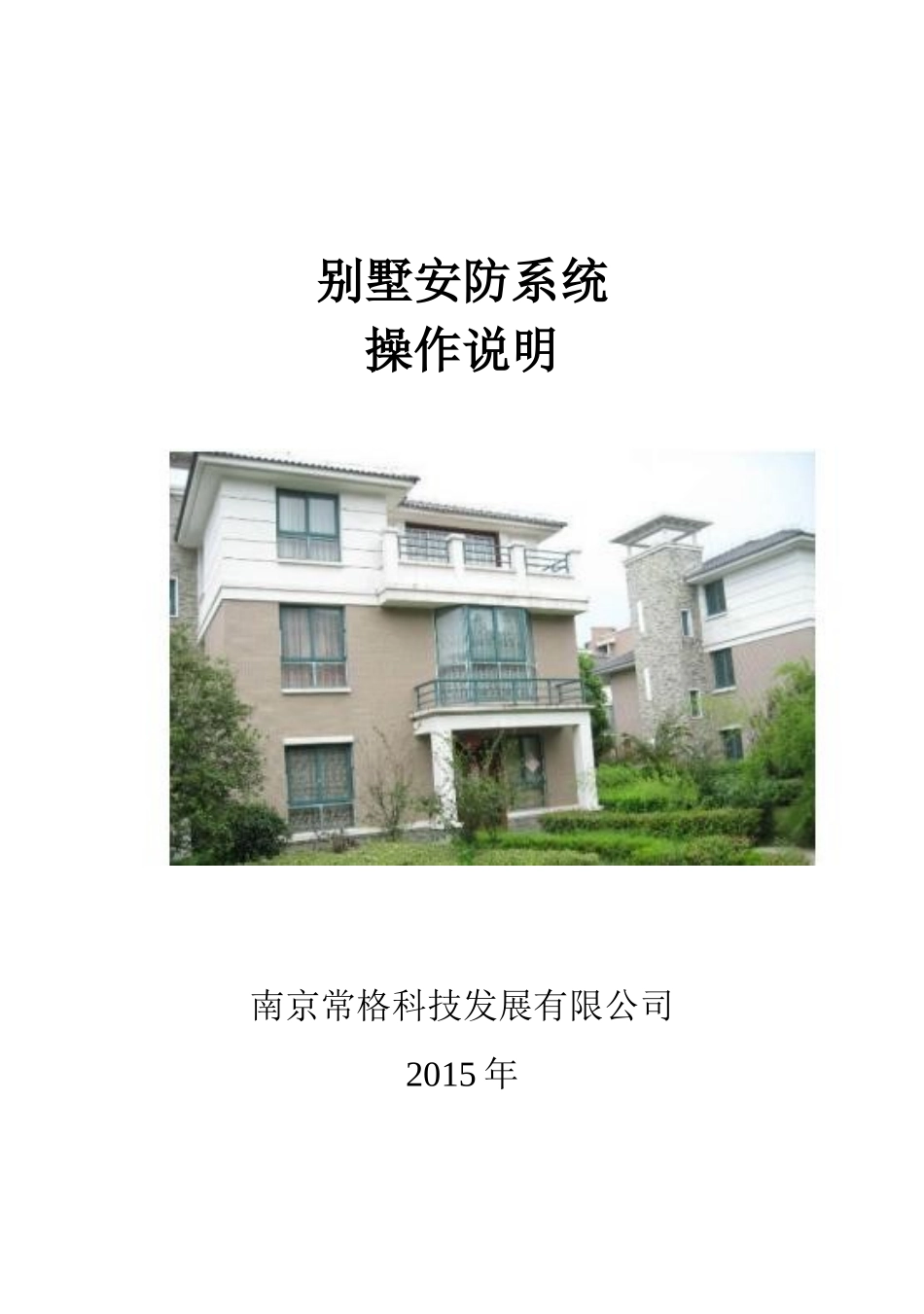

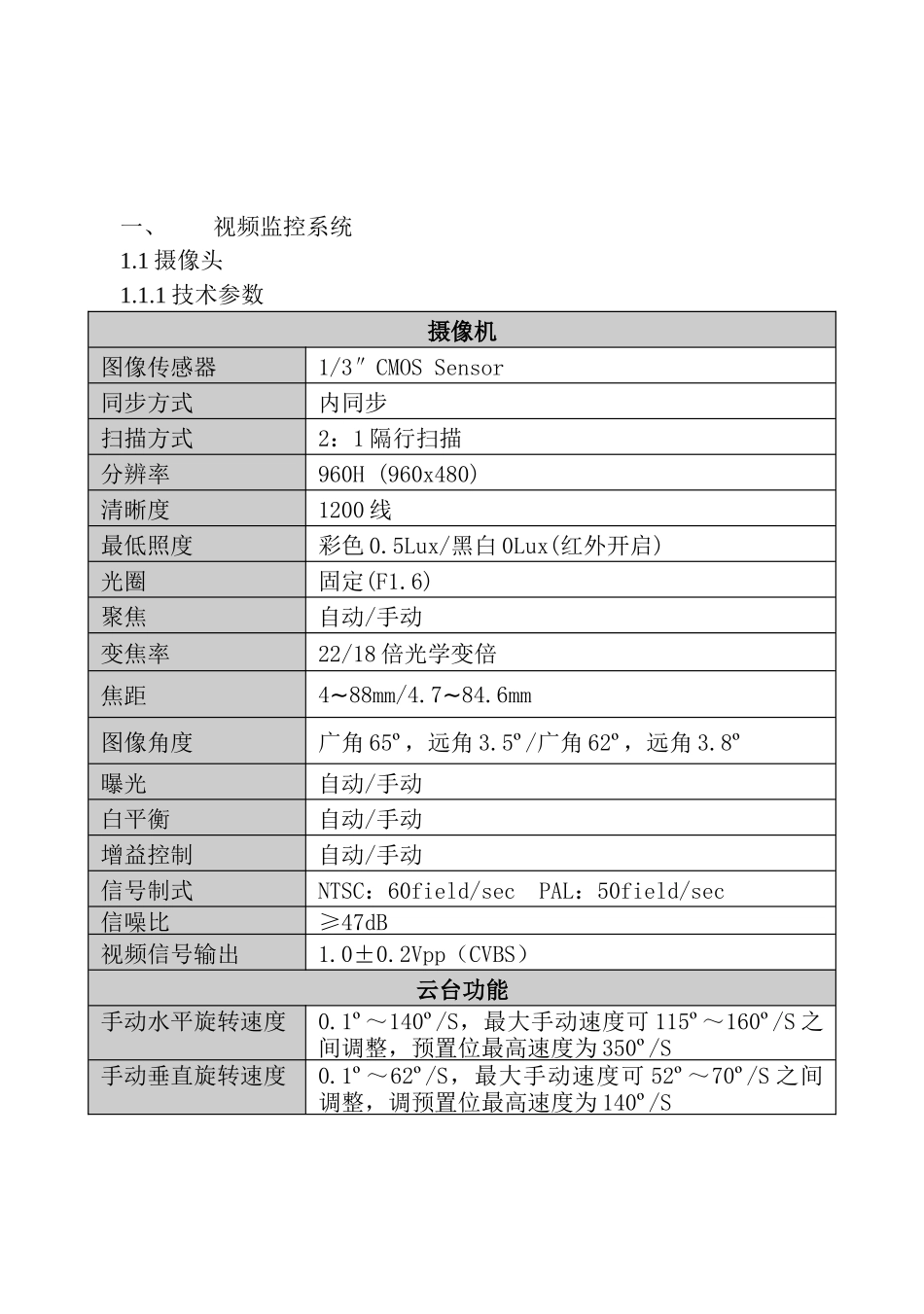

别墅安防系统操作说明南京常格科技发展有限公司2015 年目录一、视频监控系统……………………………………………………31.1 摄像头……………………………………………………………..31.2 硬盘刻录机………………………………………………………..7二、门禁可视对讲系统……………………………………………...36一、视频监控系统1.1 摄像头1.1.1 技术参数摄像机图像传感器1/3″CMOS Sensor同步方式内同步扫描方式2：1 隔行扫描分辨率960H (960x480)清晰度1200 线最低照度彩色 0.5Lux/黑白 0Lux(红外开启)光圈固定(F1.6)聚焦自动/手动变焦率22/18 倍光学变倍焦距4~88mm/4.7~84.6mm图像角度广角 65º，远角 3.5º/广角 62º，远角 3.8º曝光自动/手动白平衡自动/手动增益控制自动/手动信号制式NTSC：60field/sec PAL：50field/sec信噪比≥47dB视频信号输出1.0±0.2Vpp（CVBS）云台功能手动水平旋转速度0.1º～140º/S，最大手动速度可 115º～160º/S 之间调整，预置位最高速度为 350º/S手动垂直旋转速度0.1º～62º/S，最大手动速度可 52º～70º/S 之间调整，调预置位最高速度为 140º/S旋转范围水平 360º 无限制转动，垂直 0º～90º，最大角度可 85º～93º 之间调整自动翻转功能垂直 90º 时可自动翻转 180º变焦速度自动控制云台控制速度根据变焦的长短自动调节左右扫描4 组左右扫描速度256 级可调区域指示可设置 8 个区域花样扫描4 组预置位个数210 个巡航组4 组巡航组巡视点数量最多可设 32 个预置位隐私保护8 块（以摄像机为准）空闲时间功能空闲超时后调用预置点、左右扫描、巡视组、花样扫描等报警功能(选配)支持报警联动功能，可联动预置点、左右扫描、巡视组、花样扫描等定时功能支持定时功能，可定时运行预置点、左右扫描、巡视组、花样扫描等OSD 菜单支持中英文菜单远程诊断功能支持远程故障诊断功能防雾功能内置除雾装置，能有效的防止球机起雾问题球机地址范围001～255通信协议PELCO_DP、DaHua、自动识别通信波特率1200/2400/4800/9600BPS红外灯红外灯效果6 颗大功率红外灯,2 颗微激光红外灯，照射距离达 150 米红外灯最大功耗10W外部接口视频输出口BNC 接口报警4 进 1 出（选配）RS485 接口2 线半双工DC 电源接口DC12V/3A一般规范供电电源DC12V±10％（3A）最大功耗18W工作环境温度-30℃～60℃；湿度≤95%无结露现象防护等级IP66重量4.7Kg1.1.2 安全注意事项：运输及保管...
