GSK980TD数控车床中文使用说明书VIP免费

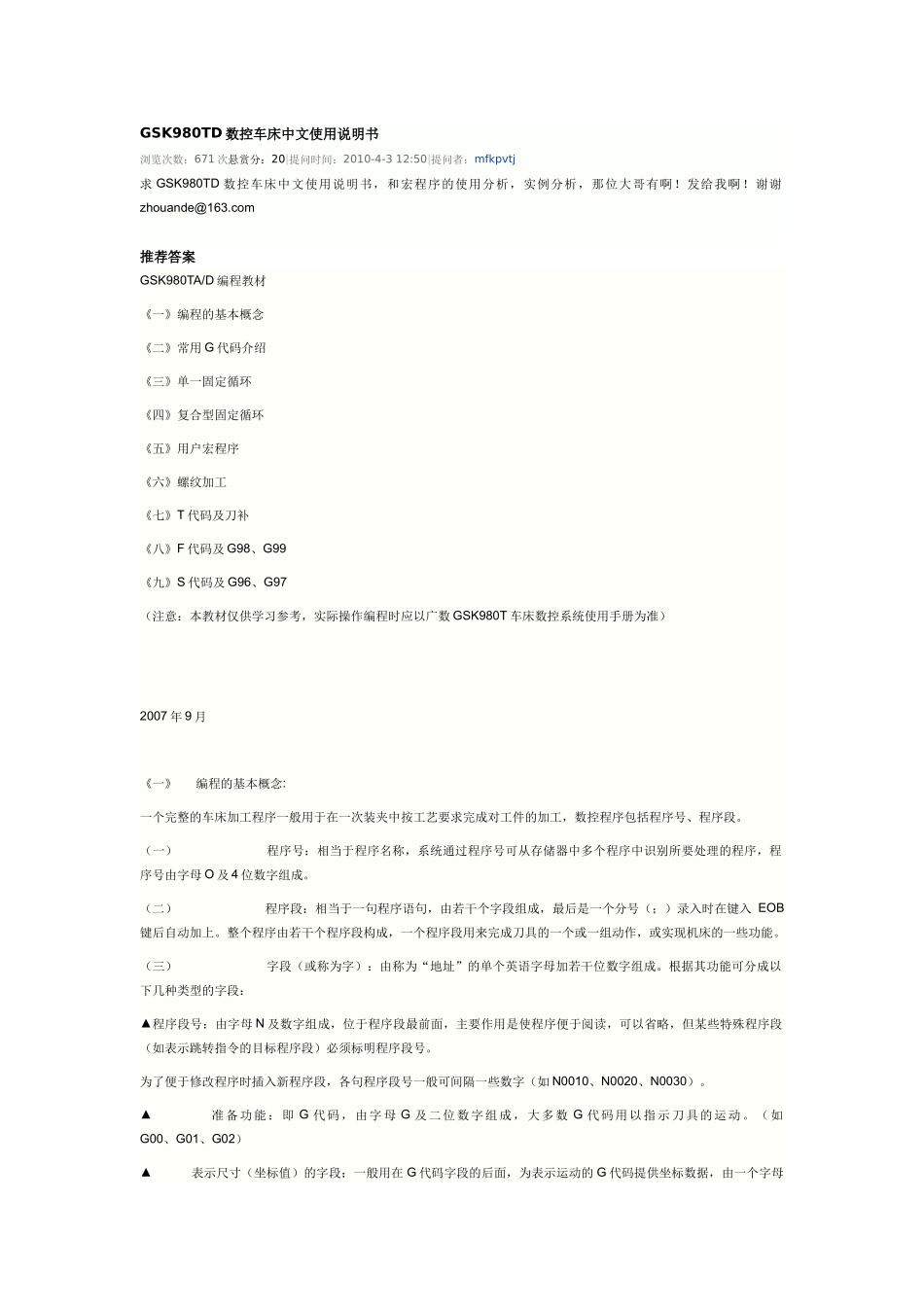

GSK980TD数控车床中文使用说明书_第1页
1/10

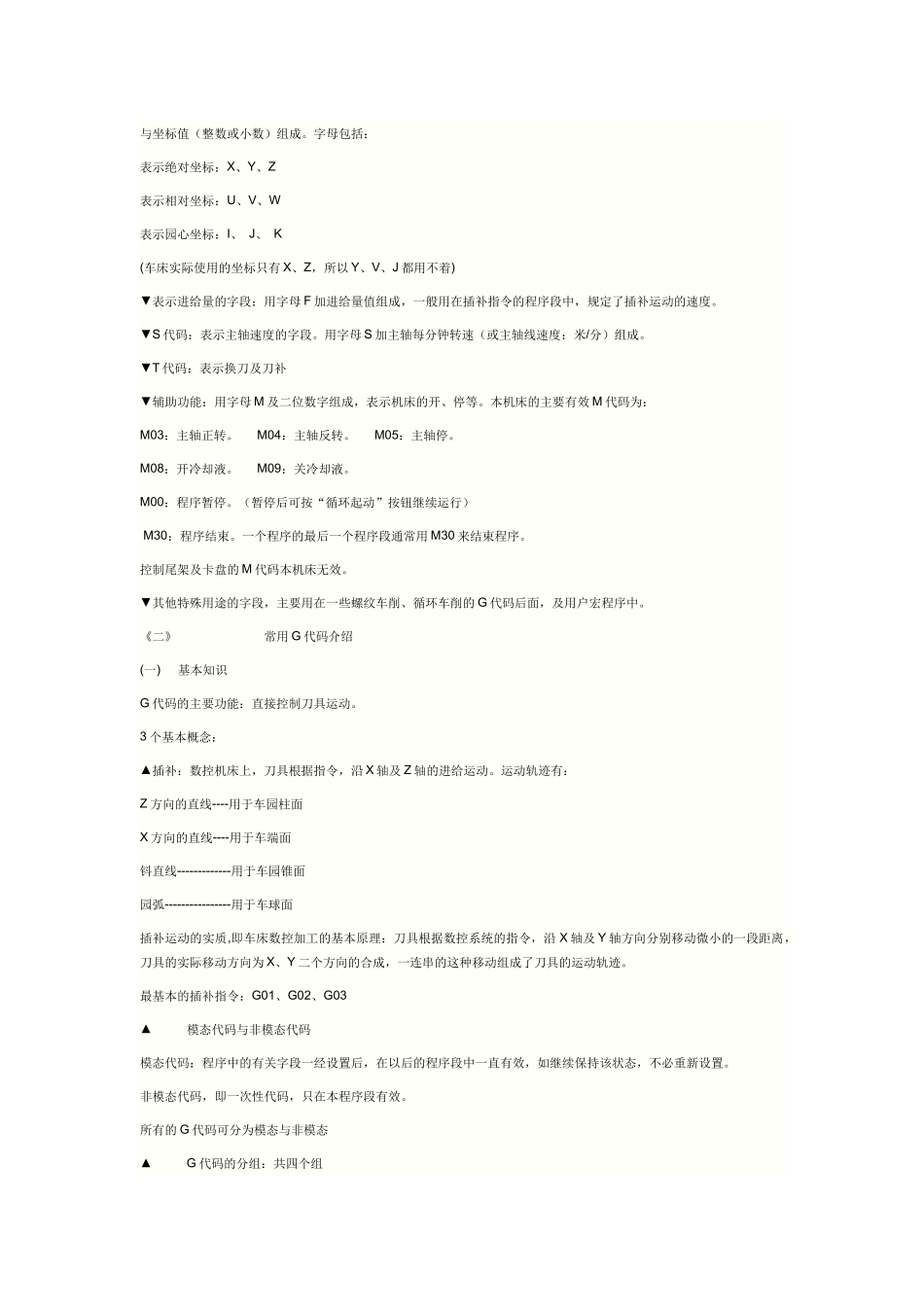

GSK980TD数控车床中文使用说明书_第2页
2/10

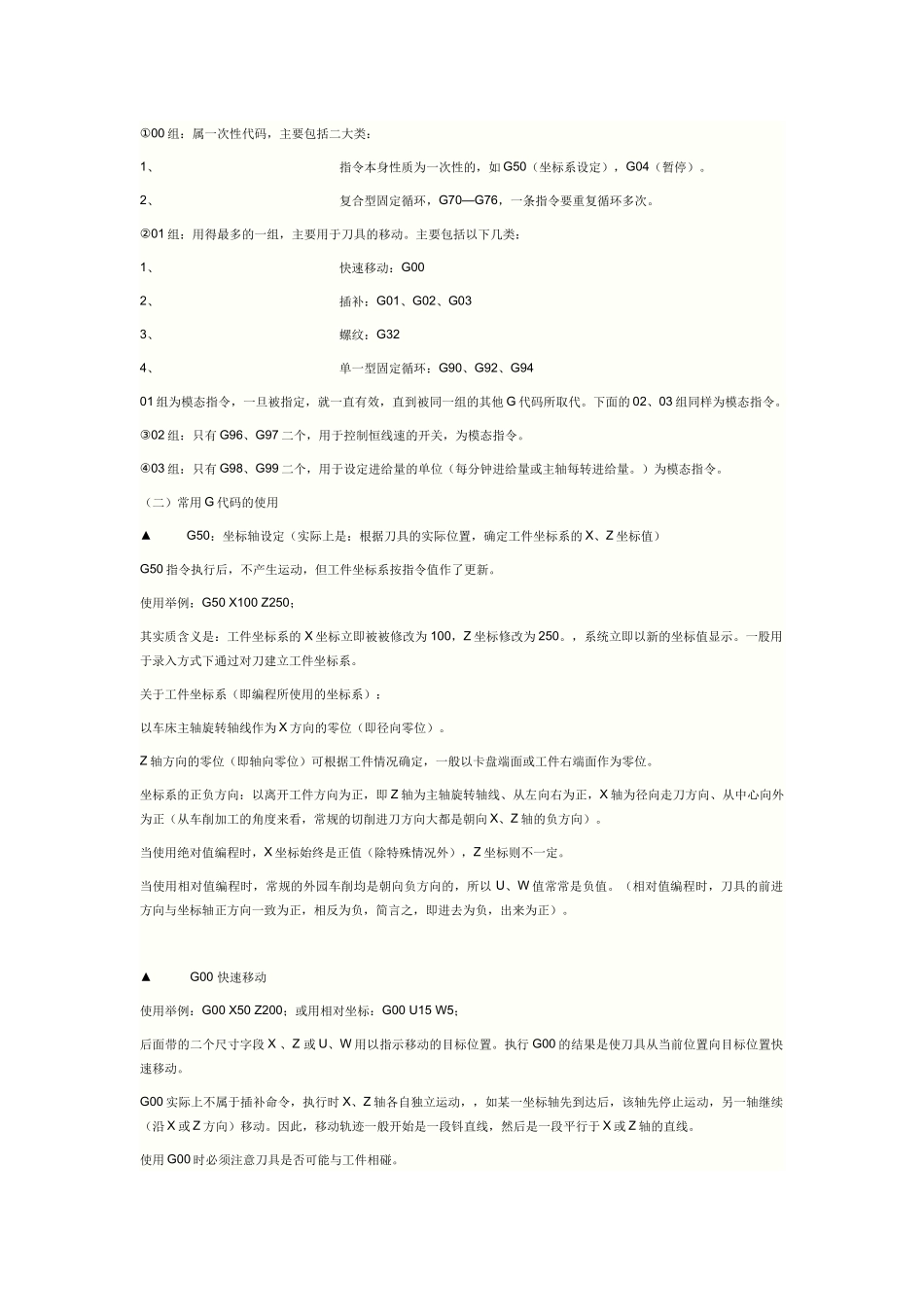

GSK980TD数控车床中文使用说明书_第3页
3/10
GSK980TD 数控车床中文使用说明书浏览次数:671 次悬赏分:20|提问时间:2010-4-3 12:50|提问者:mfkpvtj求 GSK980TD 数控车床中文使用说明书,和宏程序的使用分析,实例分析,那位大哥有啊!发给我啊!谢谢zhouande@163.com推荐答案GSK980TA/D 编程教材《一》编程的基本概念《二》常用 G 代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T 代码及刀补《八》F 代码及 G98、G99《九》S 代码及 G96、G97(注意:本教材仅供学习参考,实际操作编程时应以广数 GSK980T 车床数控系统使用手册为准) 2007 年 9 月 《一》 编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工,数控程序包括程序号、程序段。(一) 程序号:相当于程序名称,系统通过程序号可从存储器中多个程序中识别所要处理的程序,程序号由字母 O 及 4 位数字组成。(二) 程序段:相当于一句程序语句,由若干个字段组成,最后是一个分号(;)录入时在键入 EOB键后自动加上。整个程序由若干个程序段构成,一个程序段用来完成刀具的一个或一组动作,或实现机床的一些功能。(三) 字段(或称为字):由称为“地址”的单个英语字母加若干位数字组成。根据其功能可分成以下几种类型的字段:▲程序段号:由字母 N 及数字组成,位于程序段最前面,主要作用是使程序便于阅读,可以省略,但某些特殊程序段(如表示跳转指令的目标程序段)必须标明程序段号。为了便于修改程序时插入新程序段,各句程序段号一般可间隔一些数字(如 N0010、N0020、N0030)。▲ 准备功能:即 G 代码,由字母 G 及二位数字组成,大多数 G 代码用以指示刀具的运动。(如G00、G01、G02)▲ 表示尺寸(坐标值)的字段:一般用在 G 代码字段的后面,为表示运动的 G 代码提供坐标数据,由一个字母与坐标值(整数或小数)组成。字母包括:表示绝对坐标:X、Y、Z表示相对坐标:U、V、W表示园心坐标:I、 J、 K(车床实际使用的坐标只有 X、Z,所以 Y、V、J 都用不着)▼表示进给量的字段:用字母 F 加进给量值组成,一般用在插补指令的程序段中,规定了插补运动的速度。▼S 代码:表示主轴速度的字段。用字母 S 加主轴每分钟转速(或主轴线速度:米/分)组成。▼T 代码:表示换刀及刀补▼辅助功能:用字母 M 及二位数字组成,表示机床的开、停等。本机床的主要有效 M 代码为:M03:主轴...
