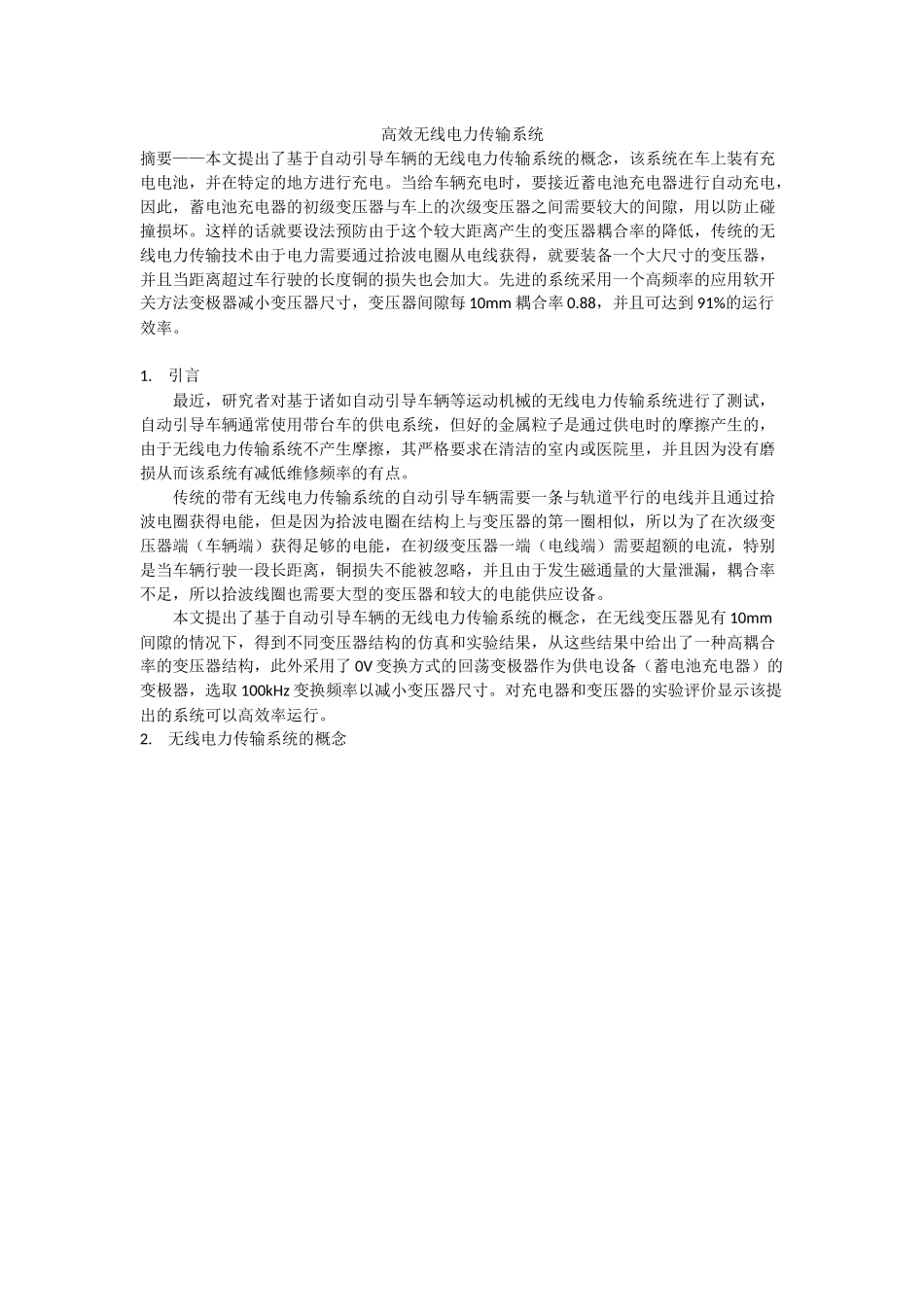

高效无线电力传输系统摘要——本文提出了基于自动引导车辆的无线电力传输系统的概念，该系统在车上装有充电电池，并在特定的地方进行充电。当给车辆充电时，要接近蓄电池充电器进行自动充电，因此，蓄电池充电器的初级变压器与车上的次级变压器之间需要较大的间隙，用以防止碰撞损坏。这样的话就要设法预防由于这个较大距离产生的变压器耦合率的降低，传统的无线电力传输技术由于电力需要通过拾波电圈从电线获得，就要装备一个大尺寸的变压器，并且当距离超过车行驶的长度铜的损失也会加大。先进的系统采用一个高频率的应用软开关方法变极器减小变压器尺寸，变压器间隙每 10mm 耦合率 0.88，并且可达到 91%的运行效率。1.引言最近，研究者对基于诸如自动引导车辆等运动机械的无线电力传输系统进行了测试，自动引导车辆通常使用带台车的供电系统，但好的金属粒子是通过供电时的摩擦产生的，由于无线电力传输系统不产生摩擦，其严格要求在清洁的室内或医院里，并且因为没有磨损从而该系统有减低维修频率的有点。传统的带有无线电力传输系统的自动引导车辆需要一条与轨道平行的电线并且通过拾波电圈获得电能，但是因为拾波电圈在结构上与变压器的第一圈相似，所以为了在次级变压器端（车辆端）获得足够的电能，在初级变压器一端（电线端）需要超额的电流，特别是当车辆行驶一段长距离，铜损失不能被忽略，并且由于发生磁通量的大量泄漏，耦合率不足，所以拾波线圈也需要大型的变压器和较大的电能供应设备。本文提出了基于自动引导车辆的无线电力传输系统的概念，在无线变压器见有 10mm间隙的情况下，得到不同变压器结构的仿真和实验结果，从这些结果中给出了一种高耦合率的变压器结构，此外采用了 0V 变换方式的回荡变极器作为供电设备（蓄电池充电器）的变极器，选取 100kHz 变换频率以减小变压器尺寸。对充电器和变压器的实验评价显示该提出的系统可以高效率运行。2.无线电力传输系统的概念图 1.表示基于自动引导车辆的无线电力传输系统的新概念，该系统的充电电池装载在车上，特定地点进行供电。由于系统有充电电池，能量储运损耗的影响不是很大，并且可以储存再生能源，夜晚经济用电，从而达到节省能源的效果。这种通过无线电力传输系统向电池供电的技术已经部分应用到电动汽车和家用电器上，这些产品和新系统的不同之处在于初级变压器和次级变压器之间的间隙大小。图 1.中的自动引导车辆自动行驶并接近初级变压器，因此为防止变压器的...
