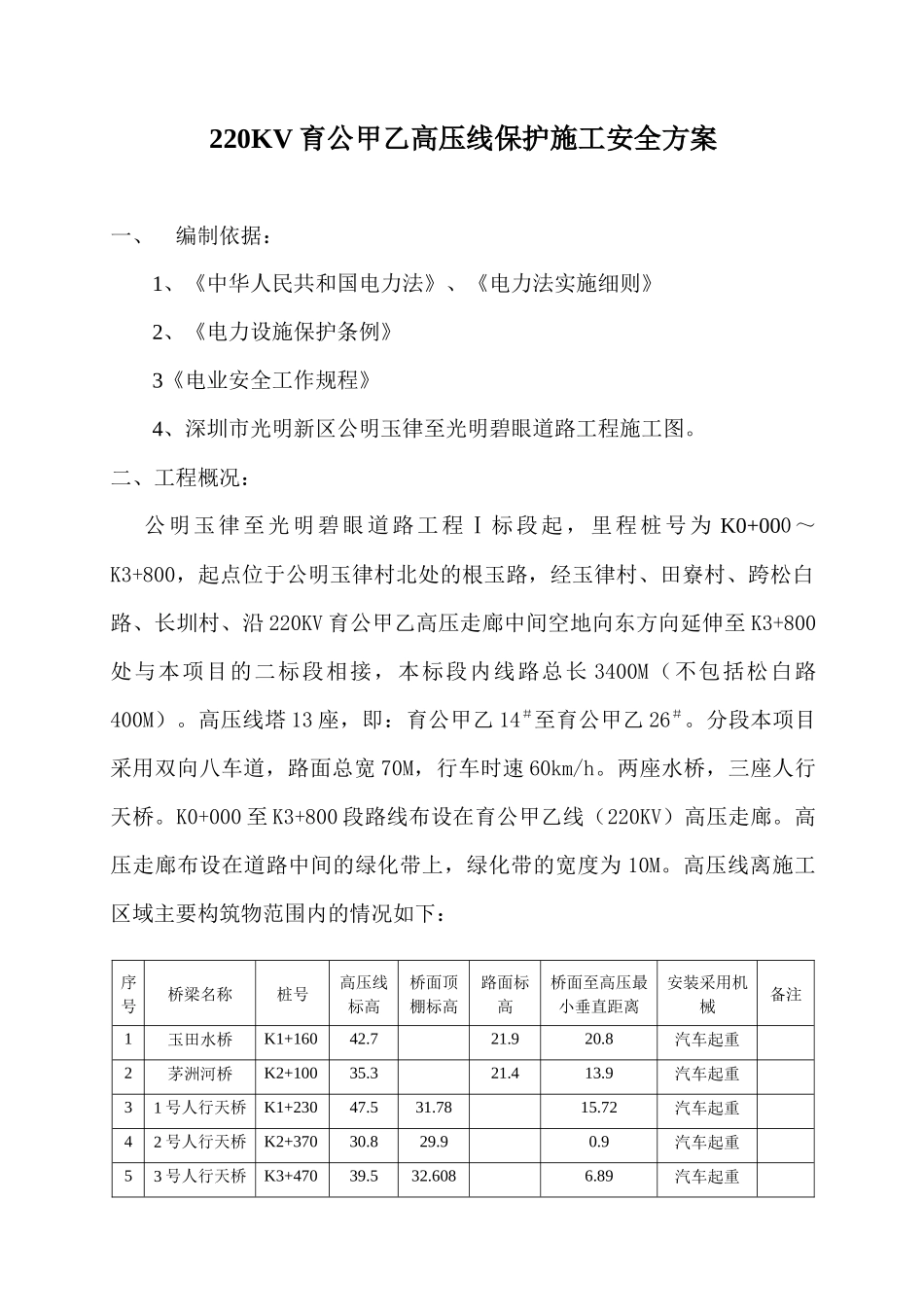

220KV 育公甲乙高压线保护施工安全方案一、编制依据：1、《中华人民共和国电力法》、《电力法实施细则》2、《电力设施保护条例》3《电业安全工作规程》4、深圳市光明新区公明玉律至光明碧眼道路工程施工图。二、工程概况：公明玉律至光明碧眼道路工程Ⅰ标段起，里程桩号为 K0+000～K3+800，起点位于公明玉律村北处的根玉路，经玉律村、田寮村、跨松白路、长圳村、沿 220KV 育公甲乙高压走廊中间空地向东方向延伸至 K3+800处与本项目的二标段相接，本标段内线路总长 3400M（不包括松白路400M）。高压线塔 13 座，即：育公甲乙 14＃至育公甲乙 26＃。分段本项目采用双向八车道，路面总宽 70M，行车时速 60km/h。两座水桥，三座人行天桥。K0+000 至 K3+800 段路线布设在育公甲乙线（220KV）高压走廊。高压走廊布设在道路中间的绿化带上，绿化带的宽度为 10M。高压线离施工区域主要构筑物范围内的情况如下：序号桥梁名称桩号高压线标高桥面顶棚标高路面标高桥面至高压最小垂直距离安装采用机械备注1玉田水桥K1+16042.721.920.8汽车起重2茅洲河桥K2+10035.321.413.9汽车起重31 号人行天桥K1+23047.531.7815.72汽车起重42 号人行天桥K2+37030.829.90.9汽车起重53 号人行天桥K3+47039.532.6086.89汽车起重根据《电力设施保护条例实施细则》的第十六条第四项有关规定 ，154-220 千伏高压线，最小垂直距离为 4.5M 编制施工方案：1、高压线铁塔距道路内边线为 5M 左右，防止造成施工机械碰撞，需采取措施。2、高压线下桩基施工，安装钢筋笼，防止起重机械起升高度距高压线距离满足不了安全距离，需要采取措施。3、人行天桥钢结构箱梁安装，防止起重机械起升高度距高压线距离满足不了安全距离及安装完成后桥面距高压线垂直距离满足不了最小安全距离，产生电磁伤害施工人员。需要有安全保护措施。4、施工中，施工机械在高压线横穿。防止机械高度距高压线垂直距离不能满足最小安全距离，需要采取限高保护措施。三、施工安全方案及保护措施（一）高压线领近施工安全方案：1、严格遵守《中华人民共和国电力法》、《电力设施保护条件》等法规规程。2、调查及测量各高压线至各施工点的垂直及水平距离。划定安全施工区域，用钢管圈出安全区域。在各施工便道与高压走廊交叉处的显要位置树立“高压危险、注意距离”、“高压危险，禁止开挖”、高压危险、禁止作业”、“高压危险、禁止堆物”、“高压危险、禁止爆破”等警示牌，安排专人监护。3...
