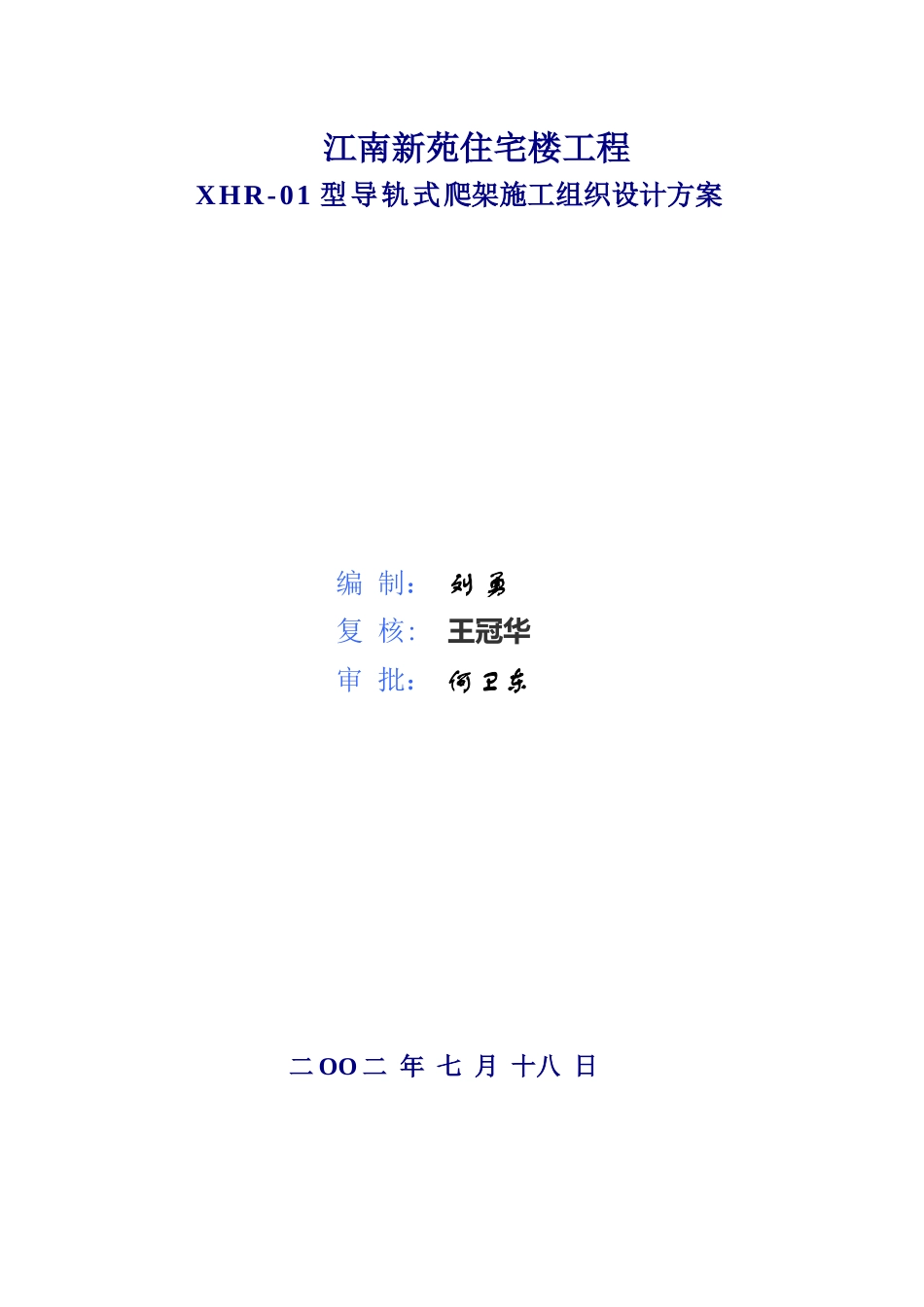

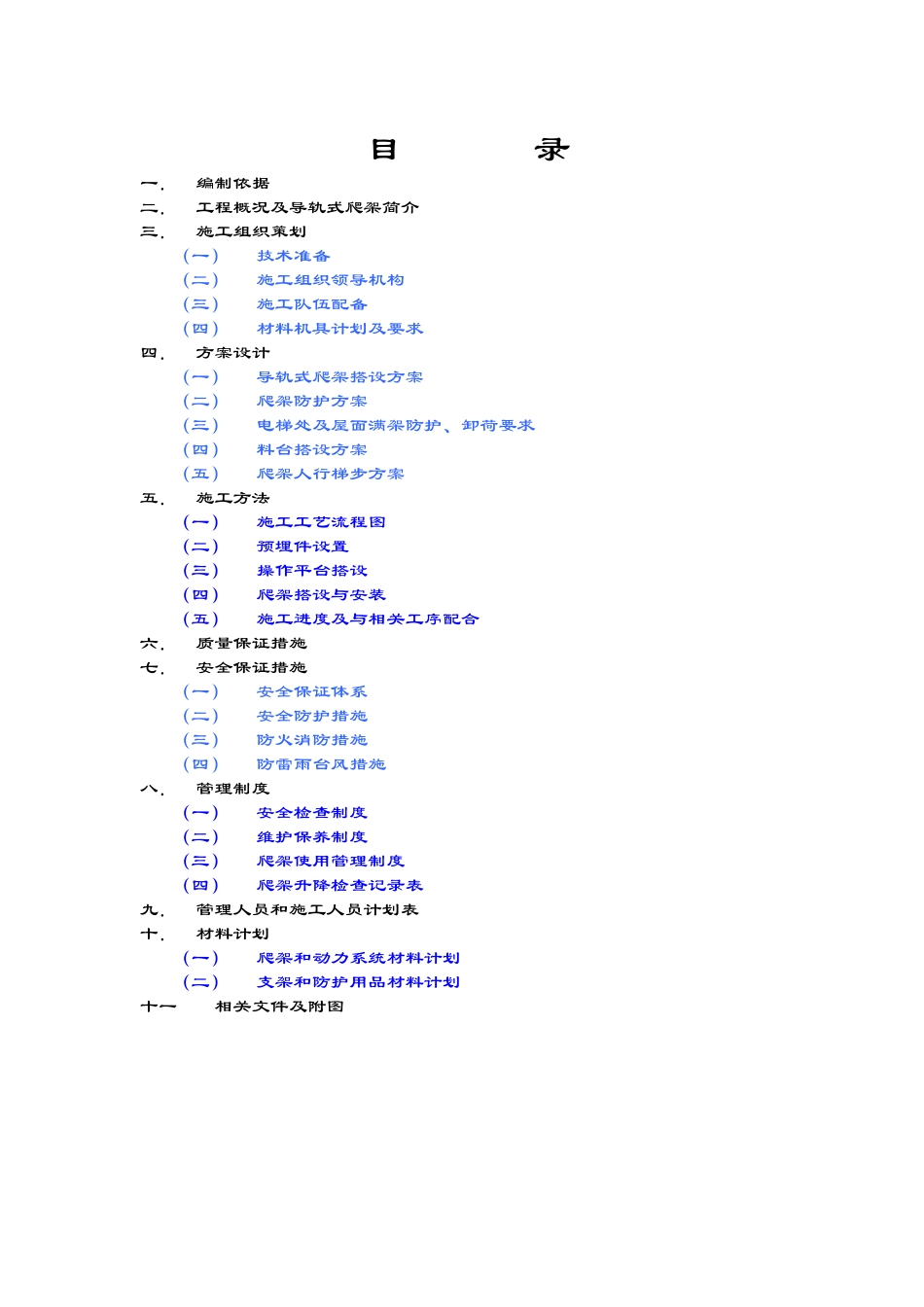

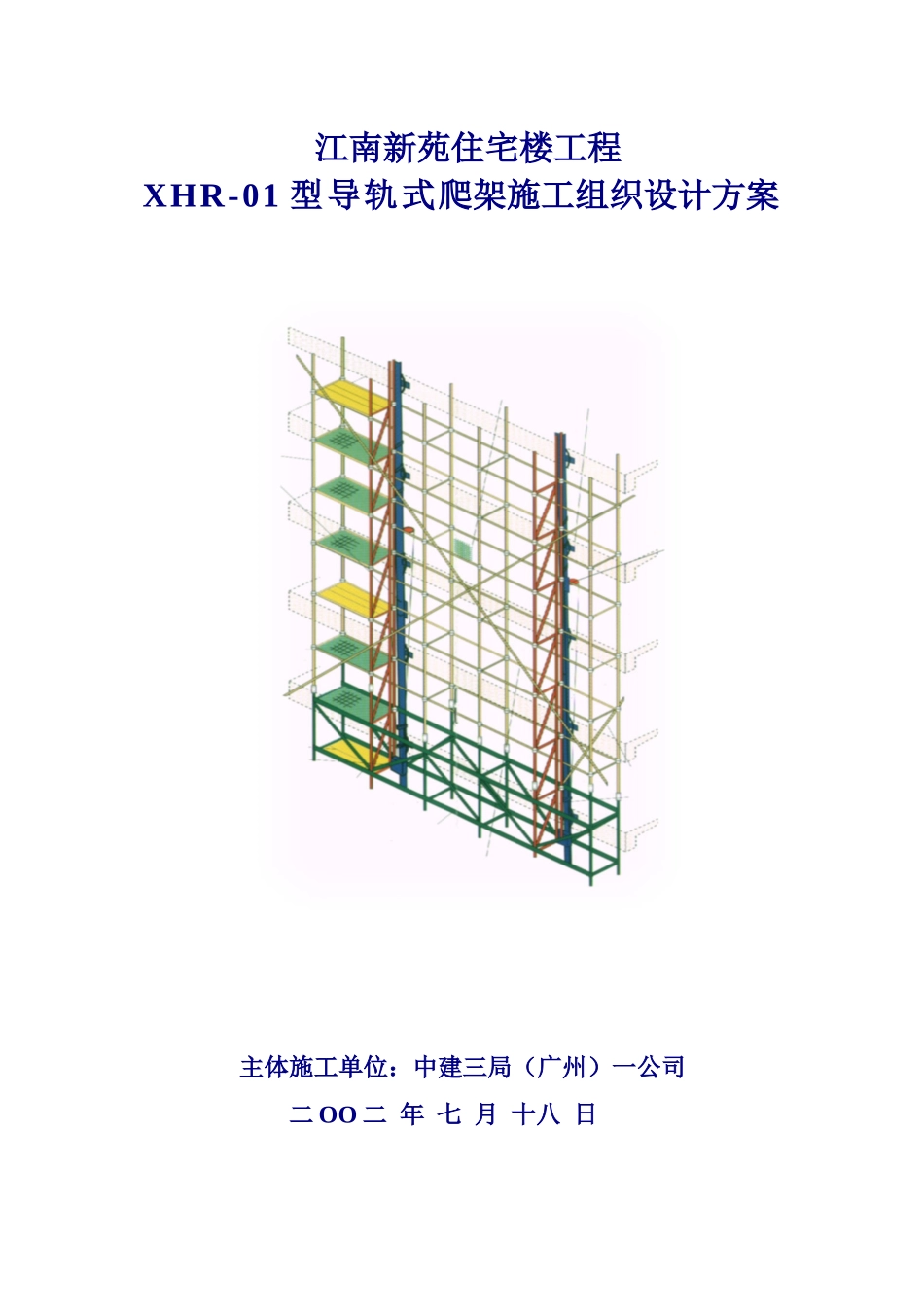

江南新苑住宅楼工程XHR-01 型导轨式爬架施工组织设计方案主体施工单位:中建三局(广州)一公司二 OO 二 年 七 月 十八 日 江南新苑住宅楼工程XHR-01 型导轨式爬架施工组织设计方案编 制: 刘 勇复 核: 王冠华审 批: 何卫东二 OO 二 年 七 月 十八 日目 录一.编制依据二.工程概况及导轨式爬架简介三.施工组织策划(一)技术准备(二)施工组织领导机构(三)施工队伍配备(四)材料机具计划及要求四.方案设计(一)导轨式爬架搭设方案(二)爬架防护方案(三)电梯处及屋面满架防护、卸荷要求(四)料台搭设方案(五)爬架人行梯步方案五.施工方法(一)施工工艺流程图(二)预埋件设置(三)操作平台搭设(四)爬架搭设与安装(五)施工进度及与相关工序配合六.质量保证措施七.安全保证措施(一)安全保证体系(二)安全防护措施(三)防火消防措施(四)防雷雨台风措施八.管理制度(一)安全检查制度(二)维护保养制度(三)爬架使用管理制度(四)爬架升降检查记录表九.管理人员和施工人员计划表十.材料计划(一)爬架和动力系统材料计划(二)支架和防护用品材料计划十一 相关文件及附图施 工 组 织 设 计 方 案一. 编制依据1. 江南新苑 D1\D2\D3 栋住宅楼工程标准层结构图;立面图2.《XHR—01 导轨式爬架操作规程》3.《XHR—01 导轨式爬架计算书》4.《高层建筑施工手册》二.工程概况及导轨式爬架简介(一)工程概况 江南新苑 D1、D2、D3 栋住宅楼工程外形结构完全一样,塔楼总高度 D1、D2 为 108。00 米,D3 为 93。30 米. D1、D2 栋+0.00 以上由一层裙楼、一层转换层和 31 个标准层组成,D3 为 29个标准层;标准层层高均为 3.00 米。本工程标准层部分结构外形沿高度方向比较统一,适合爬架防护;为了更好地保证本工程施工进度、施工安全和现场文明,为企业创造良好的经济效益,采用北京星河人施工技术有限公司生产的 XHR-01 型导轨式爬架作为三栋塔楼标准层部分的外防护架,满足结构主体施工防护和外墙装修施工需要,结构裙楼和转换层作为爬架平台采用满架搭设。另外,屋面机房水箱和装饰框架由满架完成防护任务.(二)XHR—01 型导轨式爬架简介XHR—01 型导轨式爬架是一种用于高层建筑外脚手架施工的成套施工设备。它改变了传统外脚手架搭设到顶的施工习惯,仅用 3-5 层脚手架,利用爬升机构实现整体或分片升降。它由爬升机构、动力控制系统、安全承力系...
