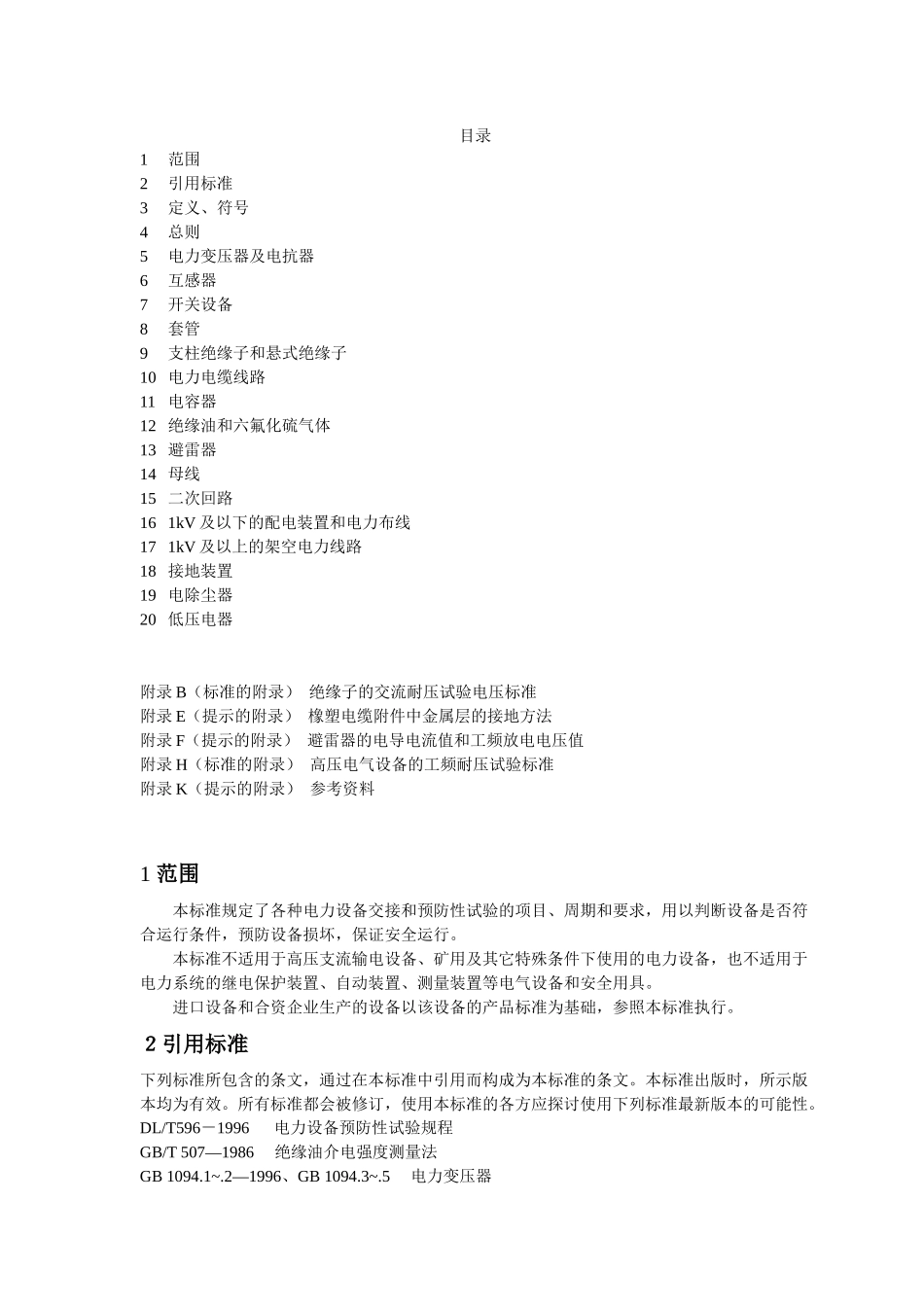

目录1范围2引用标准3定义、符号4总则5电力变压器及电抗器6互感器7开关设备8套管9支柱绝缘子和悬式绝缘子10 电力电缆线路11 电容器12 绝缘油和六氟化硫气体13 避雷器14 母线15 二次回路16 1kV 及以下的配电装置和电力布线17 1kV 及以上的架空电力线路18 接地装置19 电除尘器20 低压电器附录 B（标准的附录） 绝缘子的交流耐压试验电压标准附录 E（提示的附录） 橡塑电缆附件中金属层的接地方法附录 F（提示的附录） 避雷器的电导电流值和工频放电电压值附录 H（标准的附录） 高压电气设备的工频耐压试验标准附录 K（提示的附录） 参考资料1 范围本标准规定了各种电力设备交接和预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。本标准不适用于高压支流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。进口设备和合资企业生产的设备以该设备的产品标准为基础，参照本标准执行。２引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。DL/T596－1996 电力设备预防性试验规程GB/T 507—1986 绝缘油介电强度测量法GB 1094.1~.2—1996、GB 1094.3~.5 电力变压器GB 5583—1985 互感器局部放电测量GB 6450—1986 干式电力变压器3 定义、符号3.1 预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。３.２ 在线监测在不影响设备运行的条件下，对设备状况连续或定时进行的监测，通常是自动进行的。3.3 带电测量 对在运行电压下的设备，采用专用仪器，由人员参与进行的测量。3.4 绝缘电阻 在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。常用兆欧表直接测得绝缘电阻值。本规程中，若无说明，均指加压 1min 时的测得值。3.5 吸收比 在同一次试验中，1min 时的绝缘电阻值与 15s 时的绝缘电阻值之比。3.6 极化指数 在同一次试验中，10min 时的绝缘电阻值与 1min 时的绝缘电阻值之比。3.7 本规程所用的符号 Un 设备额定电压(对发电机转子是指额定励磁电压)； Um 设备最高电压； U0/U 电缆额定电压(其中 U0为电缆导体与金属套或金属屏蔽之...
