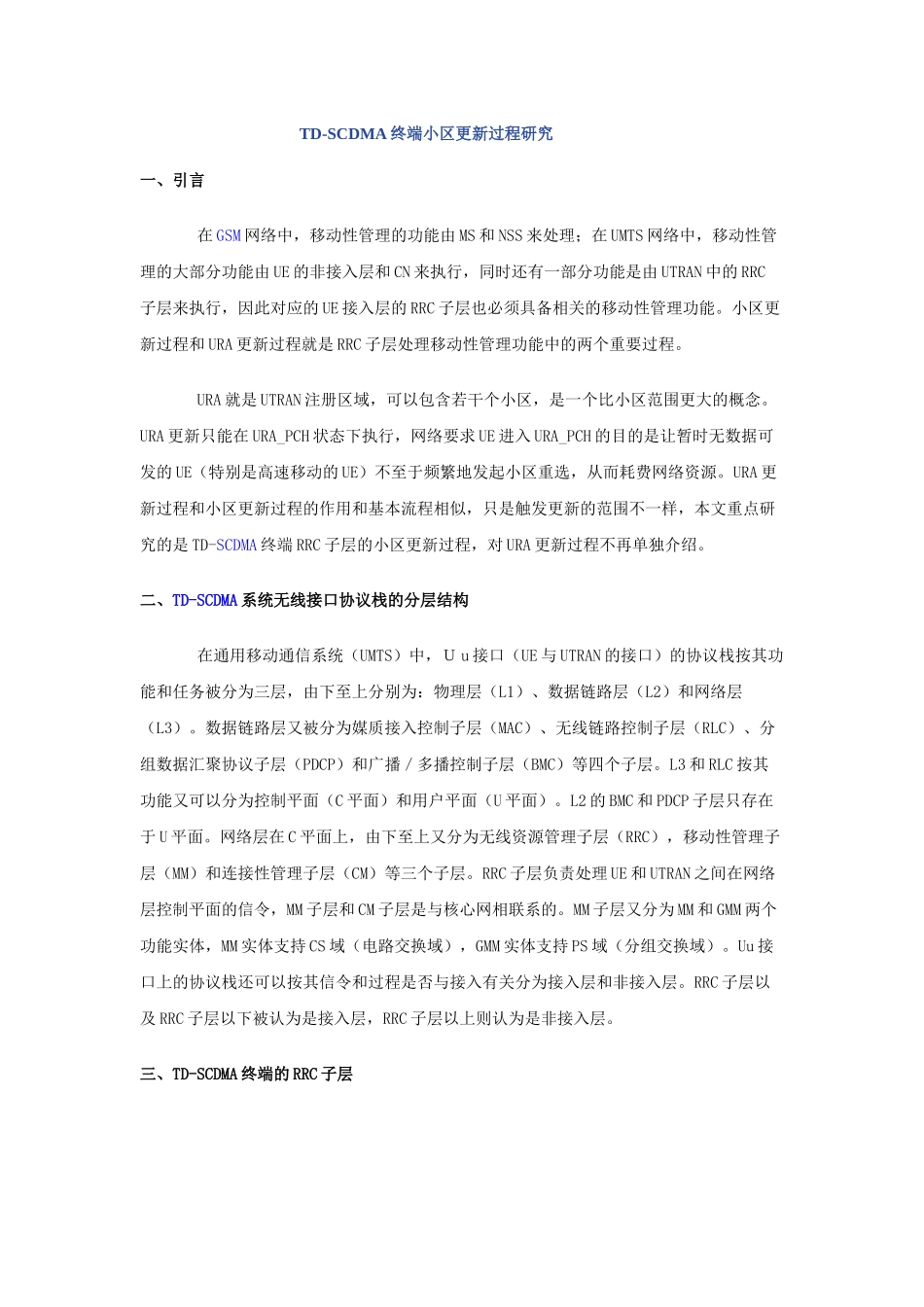

TD-SCDMA 终端小区更新过程研究一、引言 在 GSM 网络中，移动性管理的功能由 MS 和 NSS 来处理；在 UMTS 网络中，移动性管理的大部分功能由 UE 的非接入层和 CN 来执行，同时还有一部分功能是由 UTRAN 中的 RRC子层来执行，因此对应的 UE 接入层的 RRC 子层也必须具备相关的移动性管理功能。小区更新过程和 URA 更新过程就是 RRC 子层处理移动性管理功能中的两个重要过程。 URA 就是 UTRAN 注册区域，可以包含若干个小区，是一个比小区范围更大的概念。URA 更新只能在 URA_PCH 状态下执行，网络要求 UE 进入 URA_PCH 的目的是让暂时无数据可发的 UE（特别是高速移动的 UE）不至于频繁地发起小区重选，从而耗费网络资源。URA 更新过程和小区更新过程的作用和基本流程相似，只是触发更新的范围不一样，本文重点研究的是 TD-SCDMA 终端 RRC 子层的小区更新过程，对 URA 更新过程不再单独介绍。二、TD-SCDMA 系统无线接口协议栈的分层结构 在通用移动通信系统（UMTS）中，Ｕ u 接口（UE 与 UTRAN 的接口）的协议栈按其功能和任务被分为三层，由下至上分别为：物理层（L1）、数据链路层（L2）和网络层（L3）。数据链路层又被分为媒质接入控制子层（MAC）、无线链路控制子层（RLC）、分组数据汇聚协议子层（PDCP）和广播／多播控制子层（BMC）等四个子层。L3 和 RLC 按其功能又可以分为控制平面（C 平面）和用户平面（U 平面）。L2 的 BMC 和 PDCP 子层只存在于 U 平面。网络层在 C 平面上，由下至上又分为无线资源管理子层（RRC），移动性管理子层（MM）和连接性管理子层（CM）等三个子层。RRC 子层负责处理 UE 和 UTRAN 之间在网络层控制平面的信令，MM 子层和 CM 子层是与核心网相联系的。MM 子层又分为 MM 和 GMM 两个功能实体，MM 实体支持 CS 域（电路交换域），GMM 实体支持 PS 域（分组交换域）。Uu 接口上的协议栈还可以按其信令和过程是否与接入有关分为接入层和非接入层。RRC 子层以及 RRC 子层以下被认为是接入层，RRC 子层以上则认为是非接入层。三、TD-SCDMA 终端的 RRC 子层 RRC 子层在无线协议栈分层结构中位于 L3 的最底层，属于接入层。RRC 子层主要完成无线资源控制和管理功能，并且还要兼管一部分移动性管理的功能，本文所介绍的小区更新过程就属于 RRC 子层移动性管理功能中的一个重要过程。 根据是否建立了 RRC 连接，UE...
