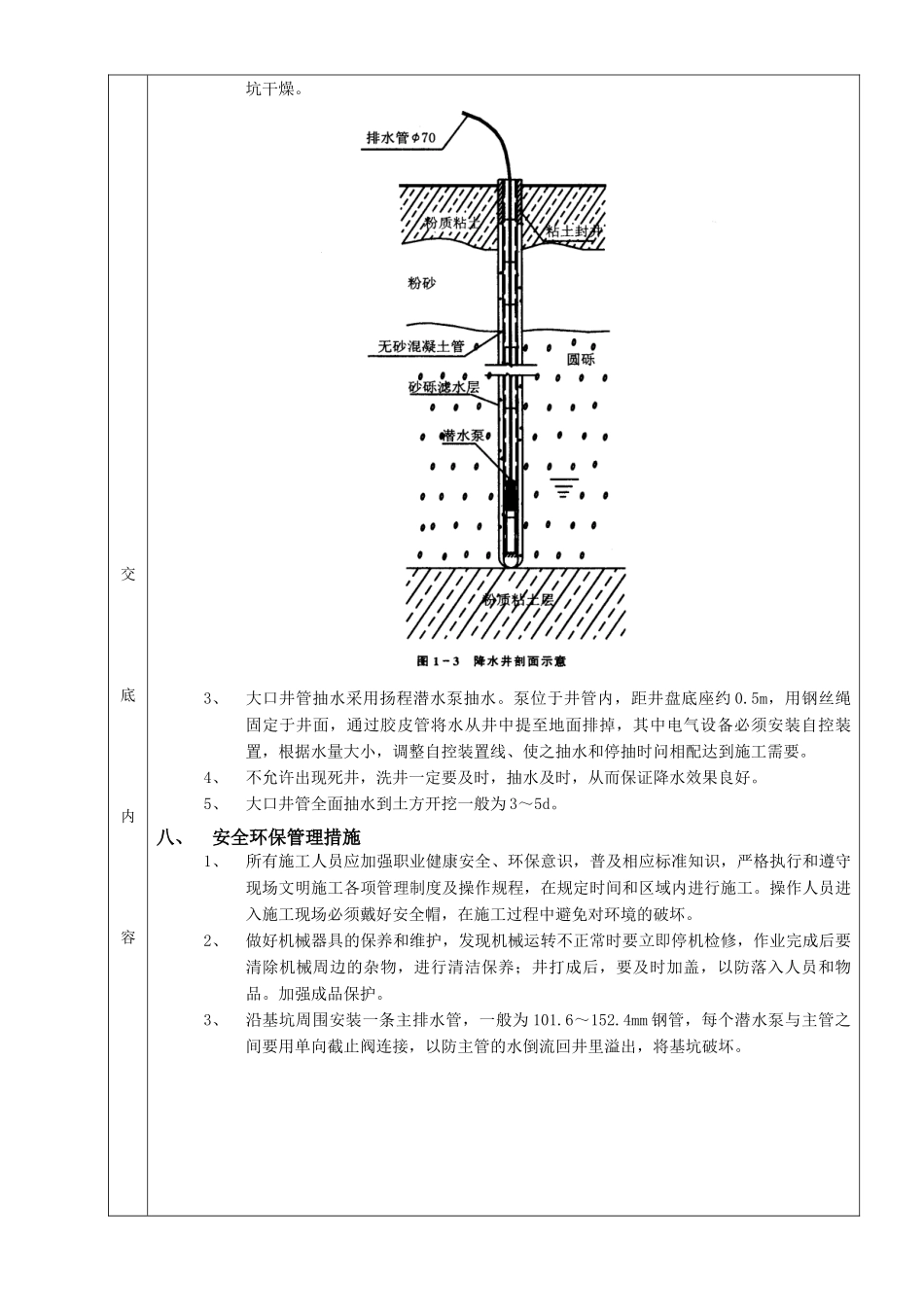

无砂大孔混凝土管井降水 分项工程质量技术交底卡GD2301003 施工单位工程名称分部工程交底部位日 期 年 月 日交底内容一、工艺特点沿高层建筑基础或在地下水位以下的建筑物基坑的四周采用泥浆护壁循环钻机成孔,然后每隔一定距离埋设一个无砂大孔混凝土管井,形成环状布置,从单孔管井用潜水泵抽水至连续总管内,然后排至沉淀池内,再排送至污水管井。二、材料、机械准备滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、 3~5mm豆石、木底座或混凝土底座、沥青、麻布等。三、施工准备1、首先要了解地质勘探资料、掌握地下土质和水位变化情况,特别是地下流砂层情况,以便确定钻孔工艺和准备必要材料。2、根据总的平面布置和所开挖地下工程的面积,确定正式管井和观测管井的数量、位置,排水管位置流向,沉淀池位置以及与污水管道连按地点。3、对设置井点位置进行平整、放线,用白次标明其位置。四、管井构造管井的滤管为无砂大孔混凝土管,采用粒径为 3~5mm 的豆石加水泥按 6:1 左右比例预制而成,强度大于 2MPa,每节长 1m 左右。最下部一节为有孔滤管,其空隙率为 20%~25%。管接头处用两层麻布浇沥青包裹,外夹竹片用 10 号铅丝扎牢,以免接缝处挤入泥砂淤塞管井,其内径为φ500、φ600。五、工艺流程施工准备→放线→循环成孔钻机就位→泥浆护壁→成孔→下管→下滤水层→上部用厚土填实→洗井→下潜水泵→抽水六、工艺原理1、管井采用循环成孔钻机成孔,孔的直径约 1m 左右,泥浆护壁。待钻孔到设计深度后,用吸管将其中泥浆吸净,下底座,然后下管,外填塞滤水小豆石,上部用厚土填实,立即用压缩空气将泥浆吹出洗井,然后抽水。2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。降水坡度环状形为 l:10。3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。七、质量要求1、大口井管降水施工的井深、井距必须根据设计要求定位、施工。2、降水深度要达到设计要求,其水位线位于基坑底部下 0.05~lm,边坡要求稳定。基交底内容坑干燥。3、大口井管抽水采用扬程潜水泵抽水。泵位于井管内,距井盘底座约 0.5m,用钢丝绳固定于井面,通过胶皮管将水从井中提至地面排掉,其中电气设备必须安装自控装置,根据水量大小,调整自控装置线、使之抽水和停抽时问相配达到施工需要。4、不允许出现死井,洗井一定要及时,抽水及时,从而保证降水...
