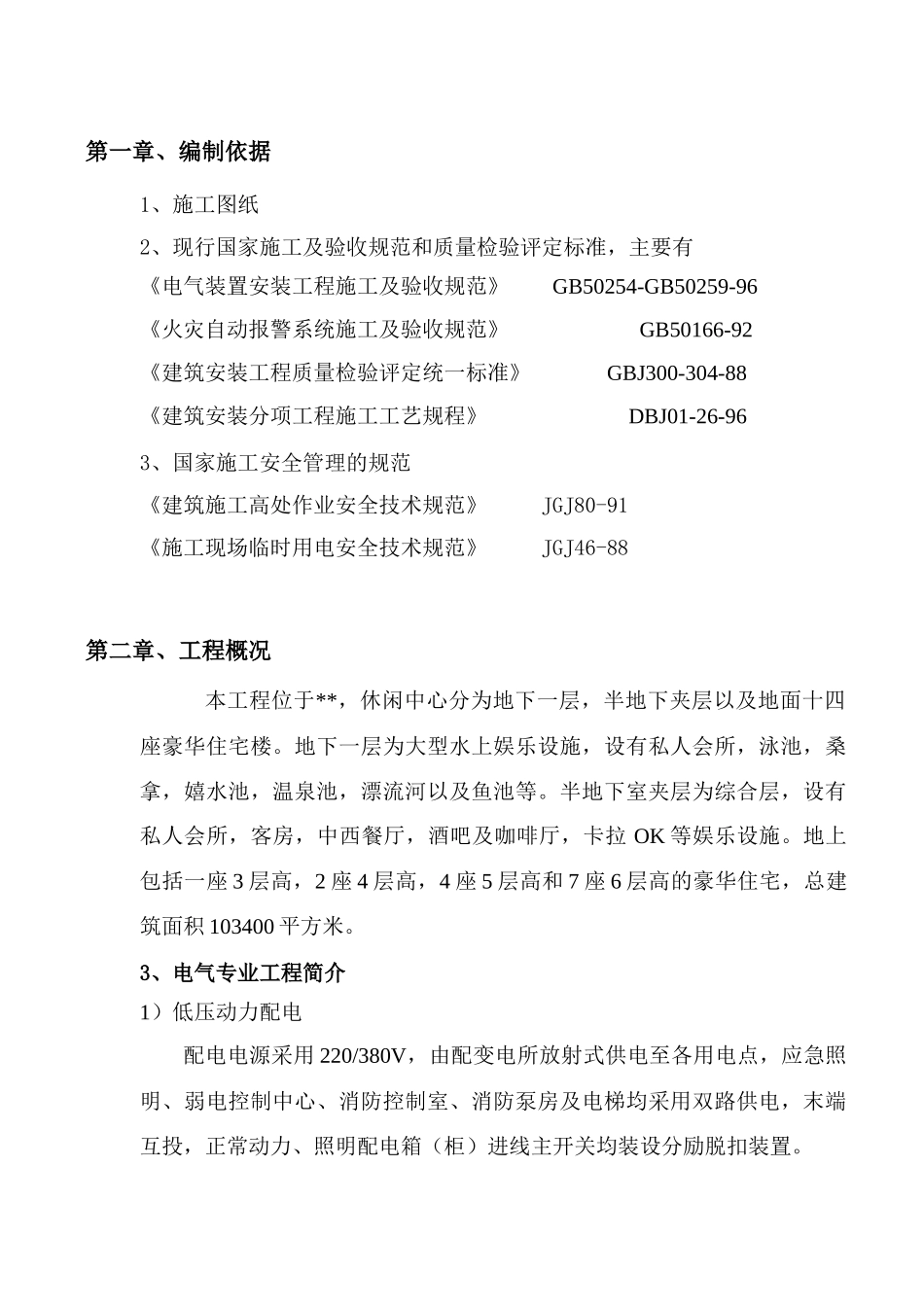

第一章、编制依据1、施工图纸 2、现行国家施工及验收规范和质量检验评定标准，主要有《电气装置安装工程施工及验收规范》 GB50254-GB50259-96《火灾自动报警系统施工及验收规范》 GB50166-92《建筑安装工程质量检验评定统一标准》 GBJ300-304-88《建筑安装分项工程施工工艺规程》 DBJ01-26-963、国家施工安全管理的规范《建筑施工高处作业安全技术规范》 JGJ80-91《施工现场临时用电安全技术规范》 JGJ46-88第二章、工程概况本工程位于**，休闲中心分为地下一层，半地下夹层以及地面十四座豪华住宅楼。地下一层为大型水上娱乐设施，设有私人会所，泳池，桑拿，嬉水池，温泉池，漂流河以及鱼池等。半地下室夹层为综合层，设有私人会所，客房，中西餐厅，酒吧及咖啡厅，卡拉 OK 等娱乐设施。地上包括一座 3 层高，2 座 4 层高，4 座 5 层高和 7 座 6 层高的豪华住宅，总建筑面积 103400 平方米。3、电气专业工程简介1）低压动力配电配电电源采用 220/380V，由配变电所放射式供电至各用电点，应急照明、弱电控制中心、消防控制室、消防泵房及电梯均采用双路供电，末端互投，正常动力、照明配电箱（柜）进线主开关均装设分励脱扣装置。动力配电从低压配电屏引出经竖井引至一四层各动力、照明配电箱，各电气回路由设在电气竖井内的配电箱引出，通过封闭式 母线槽或穿钢管敷设在吊顶内，引至各分配电箱。一层至四层各办公室配电回路设计采用地面线槽配电方式。走廊、大厅照明采用筒灯，办公室、管井、卫生间等有吊顶的房间内，均采用嵌入式格栅荧光灯；屋顶网架下弦装设防眩光高天棚照明灯具，地下一层消防泵房、水泵间选用防水防尘型灯具。本工程所有消防设备及应急照明的配电线缆均采用辐照型阻燃交联聚氯乙烯绝缘电力电缆，其余从低压配电屏引至各动力、照明配电箱的配线采用辐照型阻燃交联聚氯乙烯绝缘电力电缆，支线及照明采用 BV 型导线。2）防雷接地本工程属二类防雷建筑，采用 TN-S 接地系统，在屋顶沿女儿墙利用压顶钢筋设置避雷带；在 18.10 米屋面上采用 Φ 镀锌圆钢设置不大于10m*10m 的网格，利用柱内主筋做防雷引下线，避雷带与引下线可靠连接，变配电室、消防控制室、弱电控制室和直燃机控制室均沿内墙四周，距地+0.3 米设置 10*4 镀锌扁钢做等电位连接。电气设备正常不带电的金属外壳均可靠接地。3）火灾报警系统：本工程按一级保护等级设计，在首层的消防控制室内设置火灾报警集中控制器及联动控...
