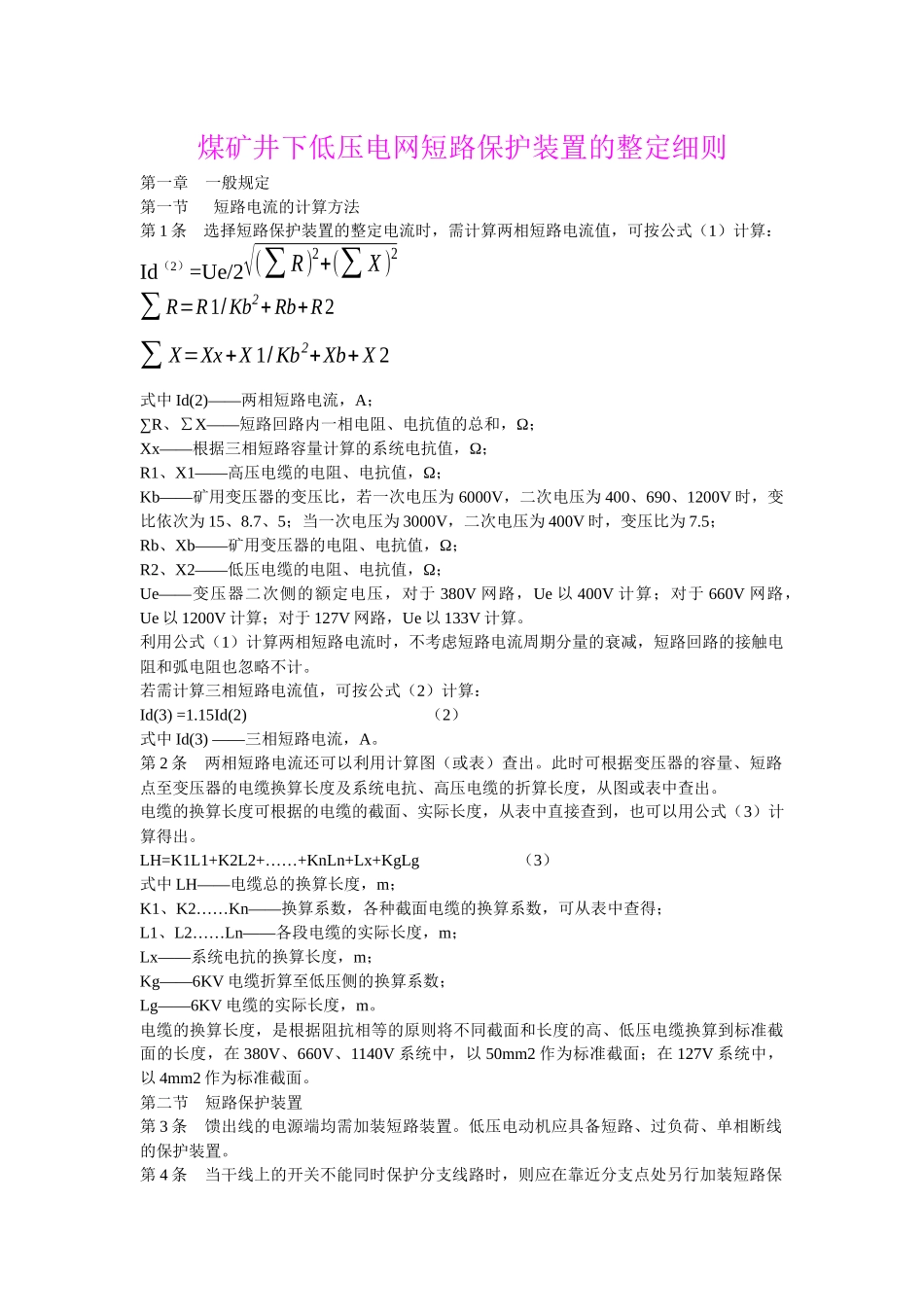

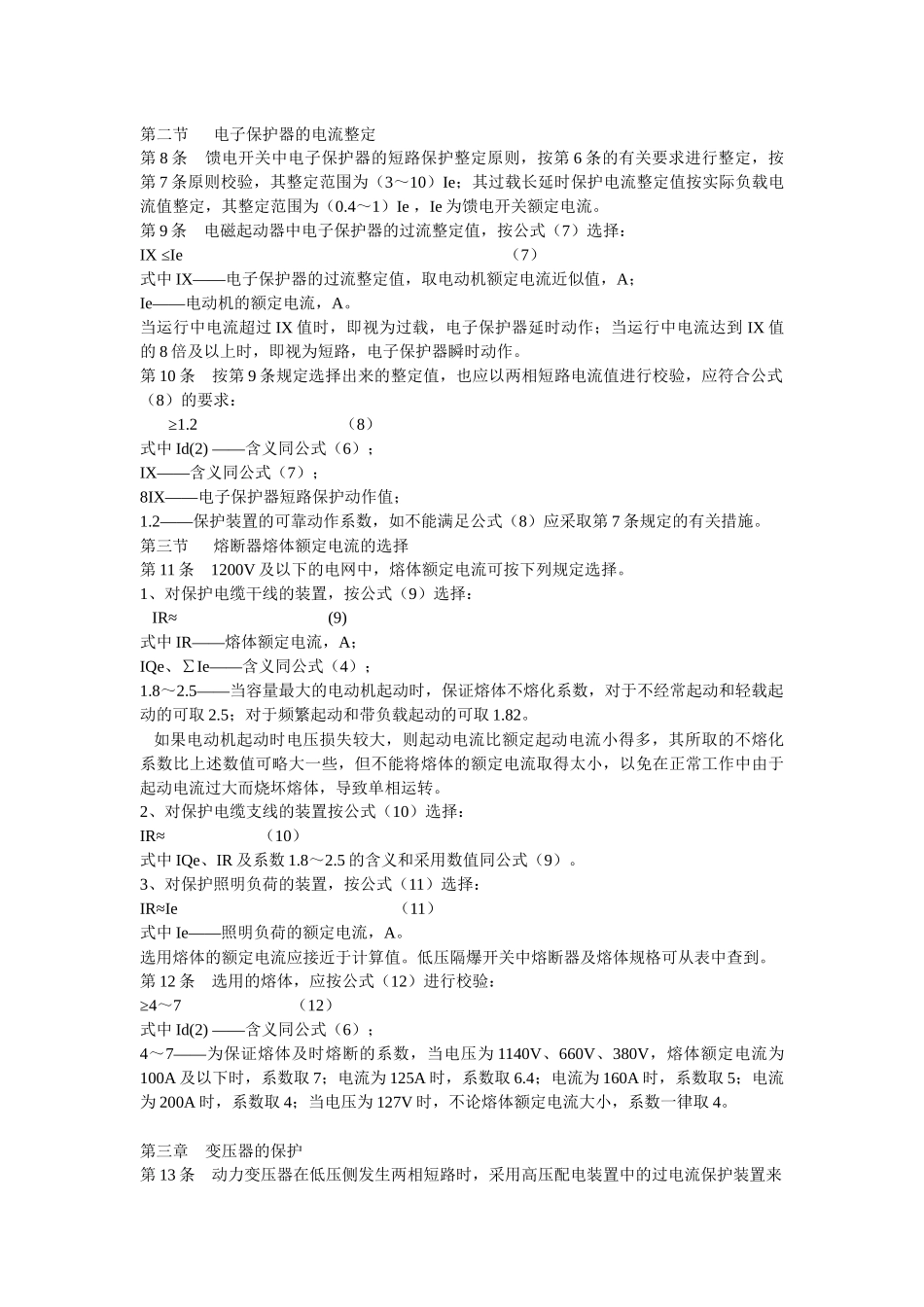

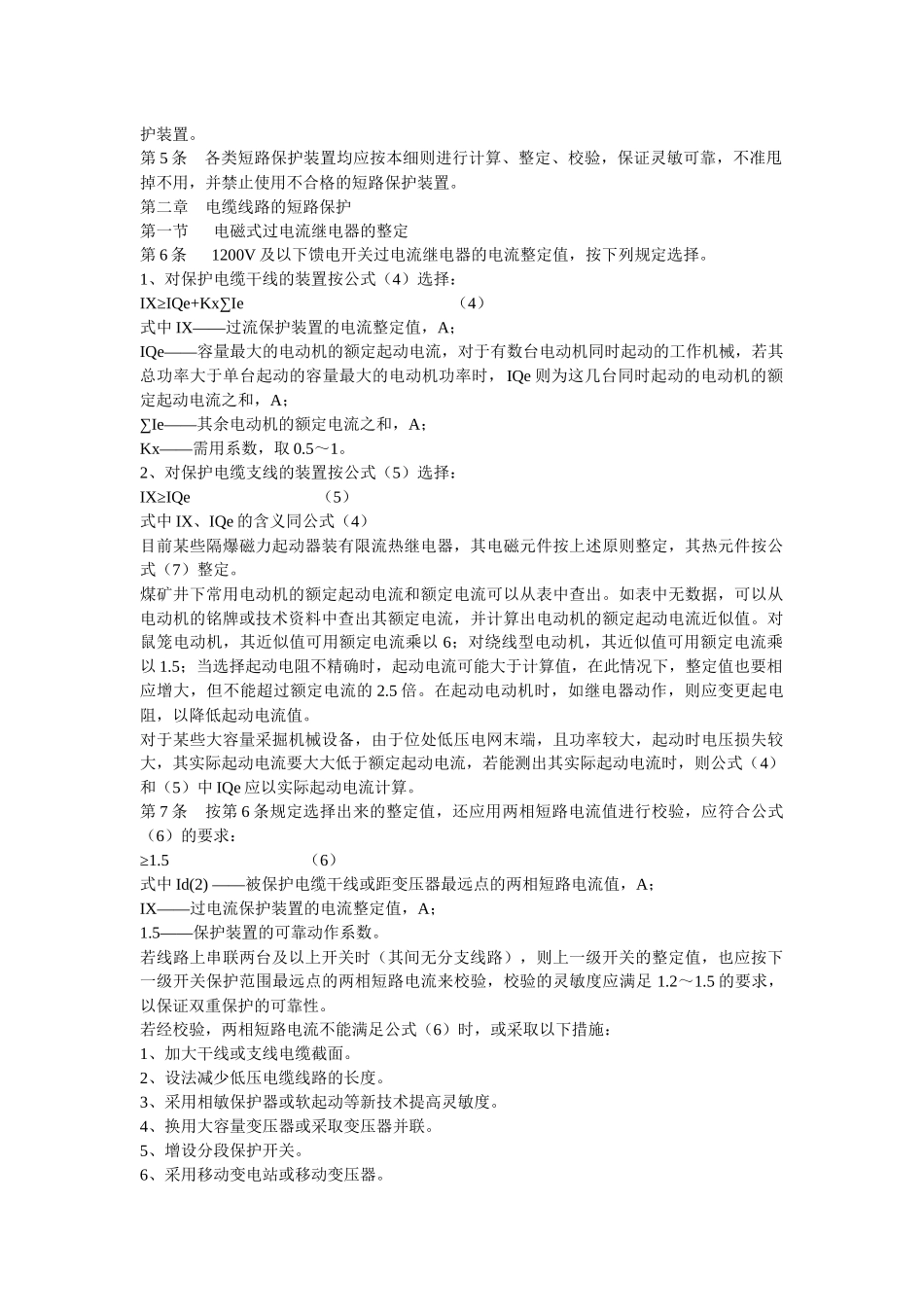

煤矿井下低压电网短路保护装置的整定细则第一章 一般规定第一节 短路电流的计算方法第 1 条 选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算：Id（2）=Ue/2√(∑ R)2+(∑ X )2∑ R=R1/Kb2+ Rb+R2∑ X=Xx+X 1/ Kb2+Xb+ X 2式中 Id(2)——两相短路电流，A；∑R、∑X——短路回路内一相电阻、电抗值的总和，Ω；Xx——根据三相短路容量计算的系统电抗值，Ω；R1、X1——高压电缆的电阻、电抗值，Ω；Kb——矿用变压器的变压比，若一次电压为 6000V，二次电压为 400、690、1200V 时，变比依次为 15、8.7、5；当一次电压为 3000V，二次电压为 400V 时，变压比为 7.5；Rb、Xb——矿用变压器的电阻、电抗值，Ω；R2、X2——低压电缆的电阻、电抗值，Ω；Ue——变压器二次侧的额定电压，对于 380V 网路，Ue 以 400V 计算；对于 660V 网路，Ue 以 1200V 计算；对于 127V 网路，Ue 以 133V 计算。 利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。若需计算三相短路电流值，可按公式（2）计算：Id(3) =1.15Id(2) （2）式中 Id(3) ——三相短路电流，A。第 2 条 两相短路电流还可以利用计算图（或表）查出。此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。LH=K1L1+K2L2+……+KnLn+Lx+KgLg （3）式中 LH——电缆总的换算长度，m；K1、K2……Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg——6KV 电缆折算至低压侧的换算系数；Lg——6KV 电缆的实际长度，m。电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在 380V、660V、1140V 系统中，以 50mm2 作为标准截面；在 127V 系统中，以 4mm2 作为标准截面。第二节 短路保护装置第 3 条 馈出线的电源端均需加装短路装置。低压电动机应具备短路、过负荷、单相断线的保护装置。第 4 条 当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。第 5 条 各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不...
