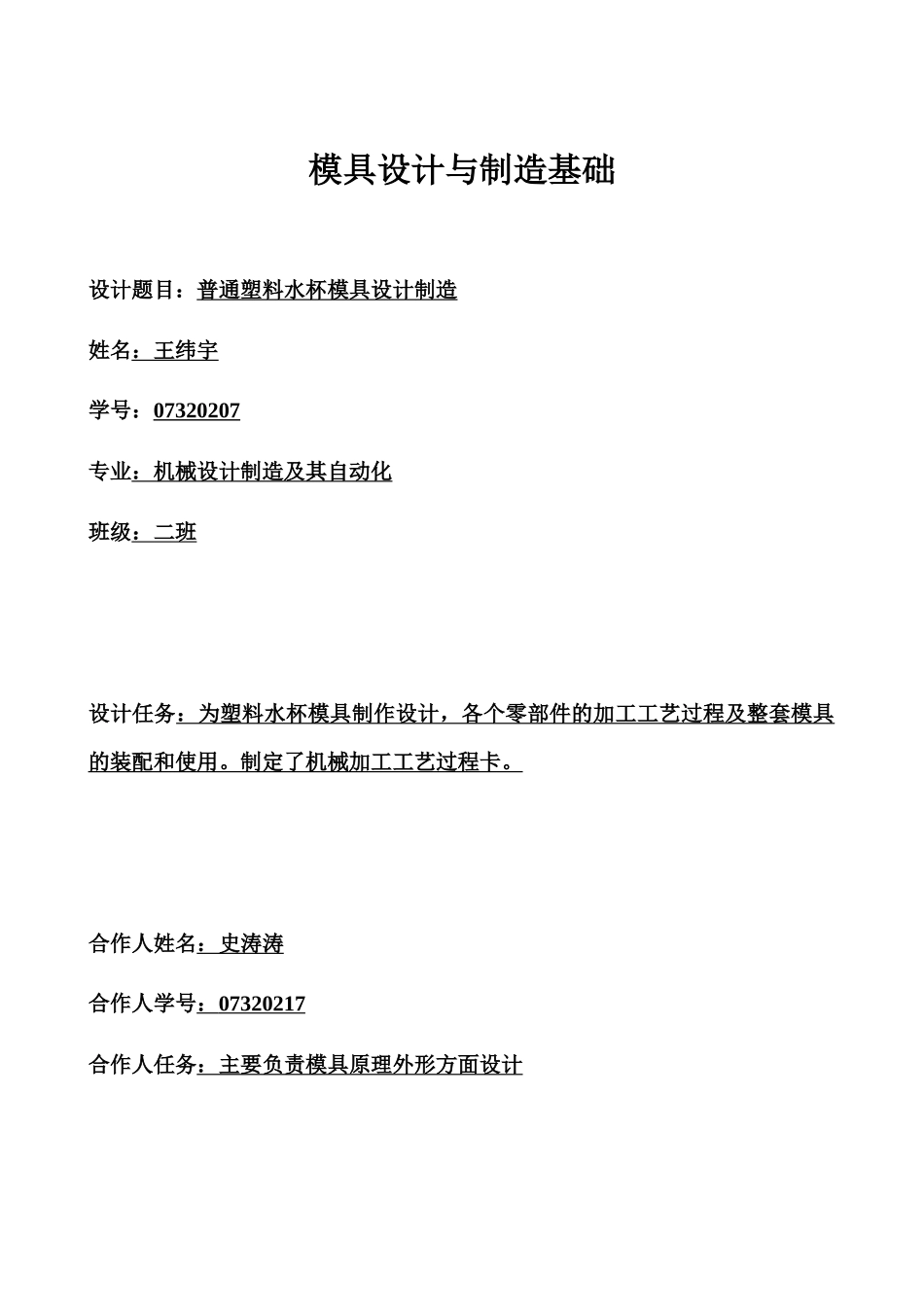

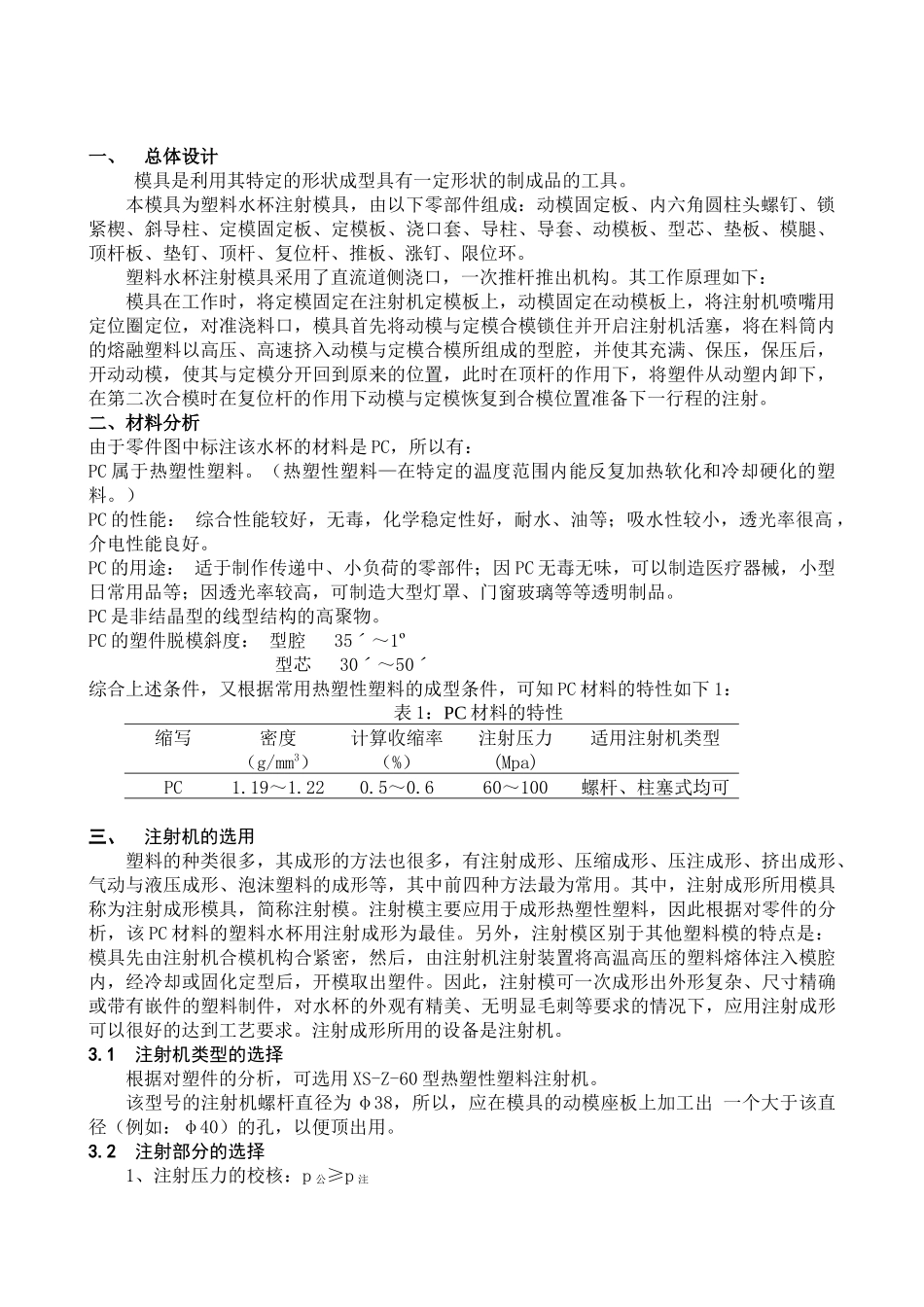

模具设计与制造基础设计题目：普通塑料水杯模具设计制造姓名：王纬宇学号：07320207专业：机械设计制造及其自动化班级：二班设计任务：为塑料水杯模具制作设计，各个零部件的加工工艺过程及整套模具的装配和使用。制定了机械加工工艺过程卡。合作人姓名：史涛涛合作人学号： 07320217 合作人任务：主要负责模具原理外形方面设计一、总体设计模具是利用其特定的形状成型具有一定形状的制成品的工具。本模具为塑料水杯注射模具，由以下零部件组成：动模固定板、内六角圆柱头螺钉、锁紧楔、斜导柱、定模固定板、定模板、浇口套、导柱、导套、动模板、型芯、垫板、模腿、顶杆板、垫钉、顶杆、复位杆、推板、涨钉、限位环。塑料水杯注射模具采用了直流道侧浇口，一次推杆推出机构。其工作原理如下：模具在工作时，将定模固定在注射机定模板上，动模固定在动模板上，将注射机喷嘴用定位圈定位，对准浇料口，模具首先将动模与定模合模锁住并开启注射机活塞，将在料筒内的熔融塑料以高压、高速挤入动模与定模合模所组成的型腔，并使其充满、保压，保压后，开动动模，使其与定模分开回到原来的位置，此时在顶杆的作用下，将塑件从动塑内卸下，在第二次合模时在复位杆的作用下动模与定模恢复到合模位置准备下一行程的注射。二、材料分析由于零件图中标注该水杯的材料是 PC，所以有：PC 属于热塑性塑料。（热塑性塑料—在特定的温度范围内能反复加热软化和冷却硬化的塑料。）PC 的性能： 综合性能较好，无毒，化学稳定性好，耐水、油等；吸水性较小，透光率很高 ，介电性能良好。PC 的用途： 适于制作传递中、小负荷的零部件；因 PC 无毒无味，可以制造医疗器械，小型日常用品等；因透光率较高，可制造大型灯罩、门窗玻璃等等透明制品。PC 是非结晶型的线型结构的高聚物。PC 的塑件脱模斜度： 型腔 35ˊ～1º 型芯 30ˊ～50ˊ综合上述条件，又根据常用热塑性塑料的成型条件，可知 PC 材料的特性如下 1：表 1：PC 材料的特性缩写密度（g/mm3）计算收缩率（%）注射压力(Mpa)适用注射机类型PC1.19～1.220.5～0.660～100螺杆、柱塞式均可 三、 注射机的选用塑料的种类很多，其成形的方法也很多，有注射成形、压缩成形、压注成形、挤出成形、气动与液压成形、泡沫塑料的成形等，其中前四种方法最为常用。其中，注射成形所用模具称为注射成形模具，简称注射模。注射模主要应用于成形热塑性塑料，因此根据对零件的分析，该 PC 材料的塑料水...
