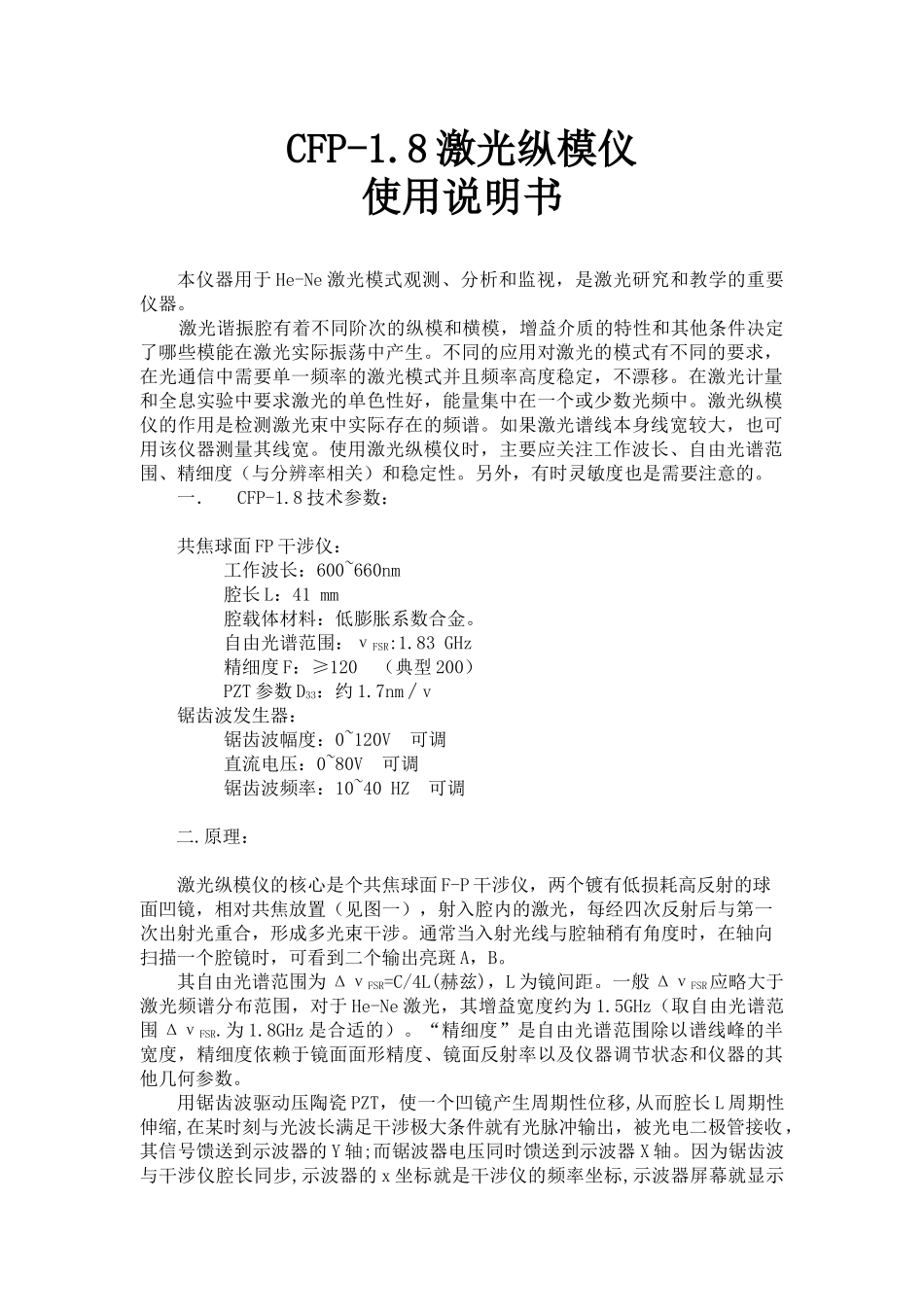

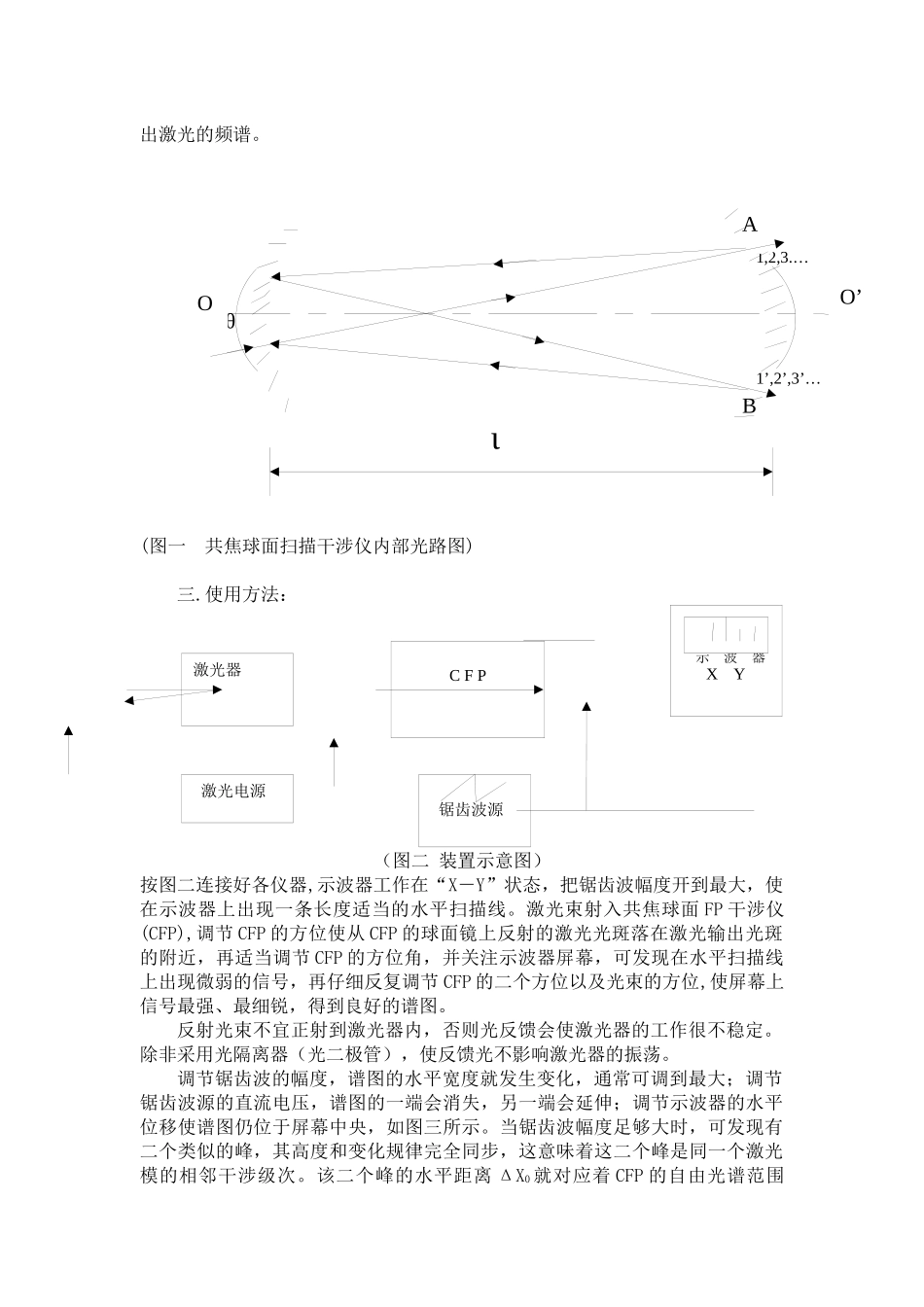

CFP-1.8 激光纵模仪说明书杭州精诚光电子有限公司E-mail: jcgdz@126.comTel: 0571-88273459www.jcgdz.comCFP-1.8 激光纵模仪使用说明书 本仪器用于 He-Ne 激光模式观测、分析和监视，是激光研究和教学的重要仪器。 激光谐振腔有着不同阶次的纵模和横模，增益介质的特性和其他条件决定了哪些模能在激光实际振荡中产生。不同的应用对激光的模式有不同的要求，在光通信中需要单一频率的激光模式并且频率高度稳定，不漂移。在激光计量和全息实验中要求激光的单色性好，能量集中在一个或少数光频中。激光纵模仪的作用是检测激光束中实际存在的频谱。如果激光谱线本身线宽较大，也可用该仪器测量其线宽。使用激光纵模仪时，主要应关注工作波长、自由光谱范围、精细度（与分辨率相关）和稳定性。另外，有时灵敏度也是需要注意的。一．CFP-1.8 技术参数： 共焦球面 FP 干涉仪： 工作波长：600~660nm腔长 L：41 mm腔载体材料：低膨胀系数合金。 自由光谱范围：νFSR:1.83 GHz 精细度 F：≥120 （典型 200）PZT 参数 D33：约 1.7nm∕v 锯齿波发生器： 锯齿波幅度：0~120V 可调 直流电压：0~80V 可调 锯齿波频率：10~40 HZ 可调二.原理：激光纵模仪的核心是个共焦球面 F-P 干涉仪，两个镀有低损耗高反射的球面凹镜，相对共焦放置（见图一），射入腔内的激光，每经四次反射后与第一次出射光重合，形成多光束干涉。通常当入射光线与腔轴稍有角度时，在轴向扫描一个腔镜时，可看到二个输出亮斑 A，B。其自由光谱范围为 ΔνFSR=C/4L(赫兹)，L 为镜间距。一般 ΔνFSR应略大于激光频谱分布范围，对于 He-Ne 激光，其增益宽度约为 1.5GHz（取自由光谱范围 ΔνFSR.为 1.8GHz 是合适的）。“精细度”是自由光谱范围除以谱线峰的半宽度，精细度依赖于镜面面形精度、镜面反射率以及仪器调节状态和仪器的其他几何参数。用锯齿波驱动压陶瓷 PZT，使一个凹镜产生周期性位移,从而腔长 L 周期性伸缩,在某时刻与光波长满足干涉极大条件就有光脉冲输出，被光电二极管接收，其信号馈送到示波器的 Y 轴;而锯波器电压同时馈送到示波器 X 轴。因为锯齿波与干涉仪腔长同步,示波器的 x 坐标就是干涉仪的频率坐标,示波器屏幕就显示1’,2’,3’…B1,2,3.…AO’θιO出激光的频谱。 (图一 共焦球面扫描干涉仪内部光路图) 三.使用方法： （图二 装置示意图） 按图二连接好各仪器,示波器工作在“X－Y”状态，把锯齿波幅度开...
