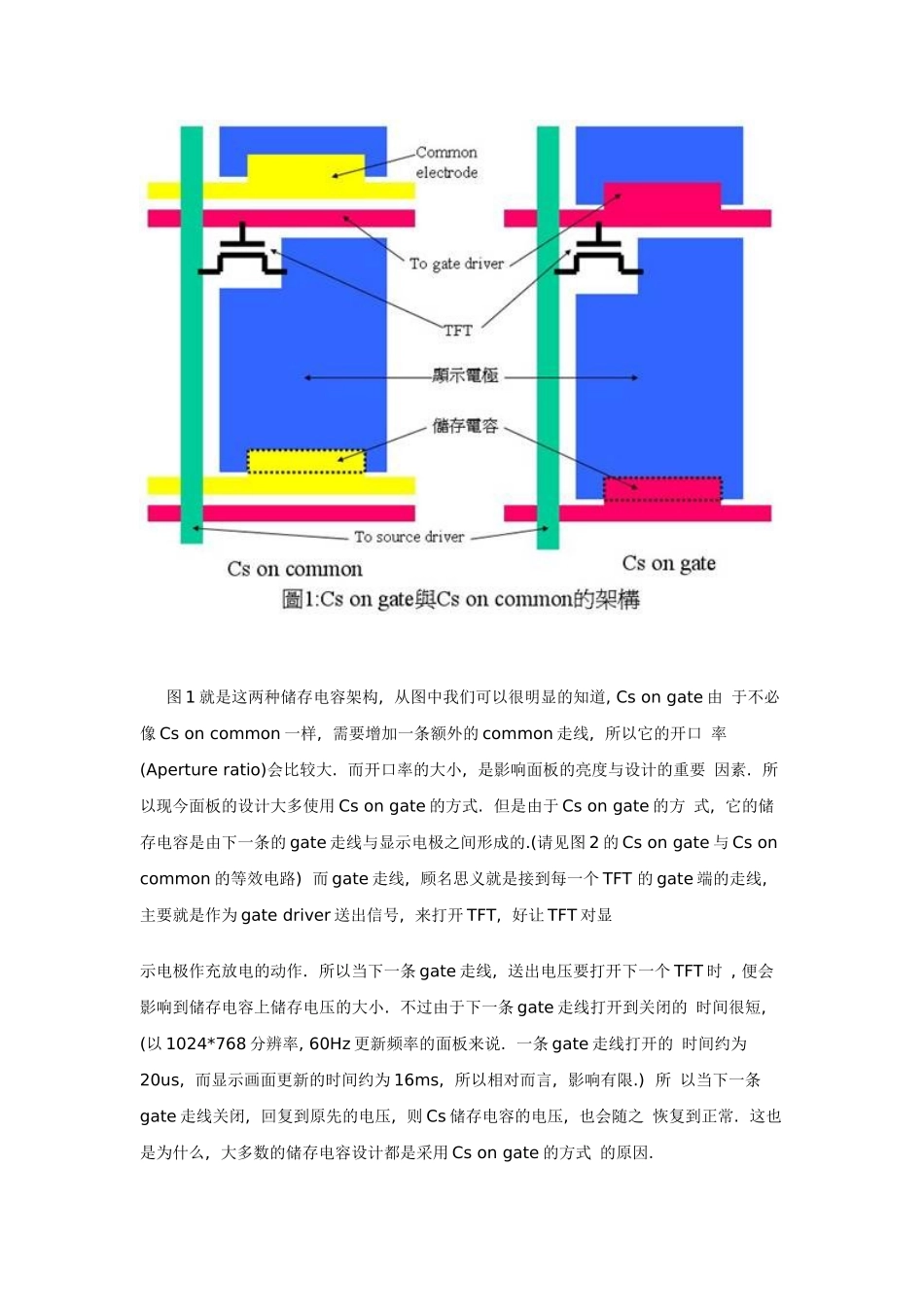

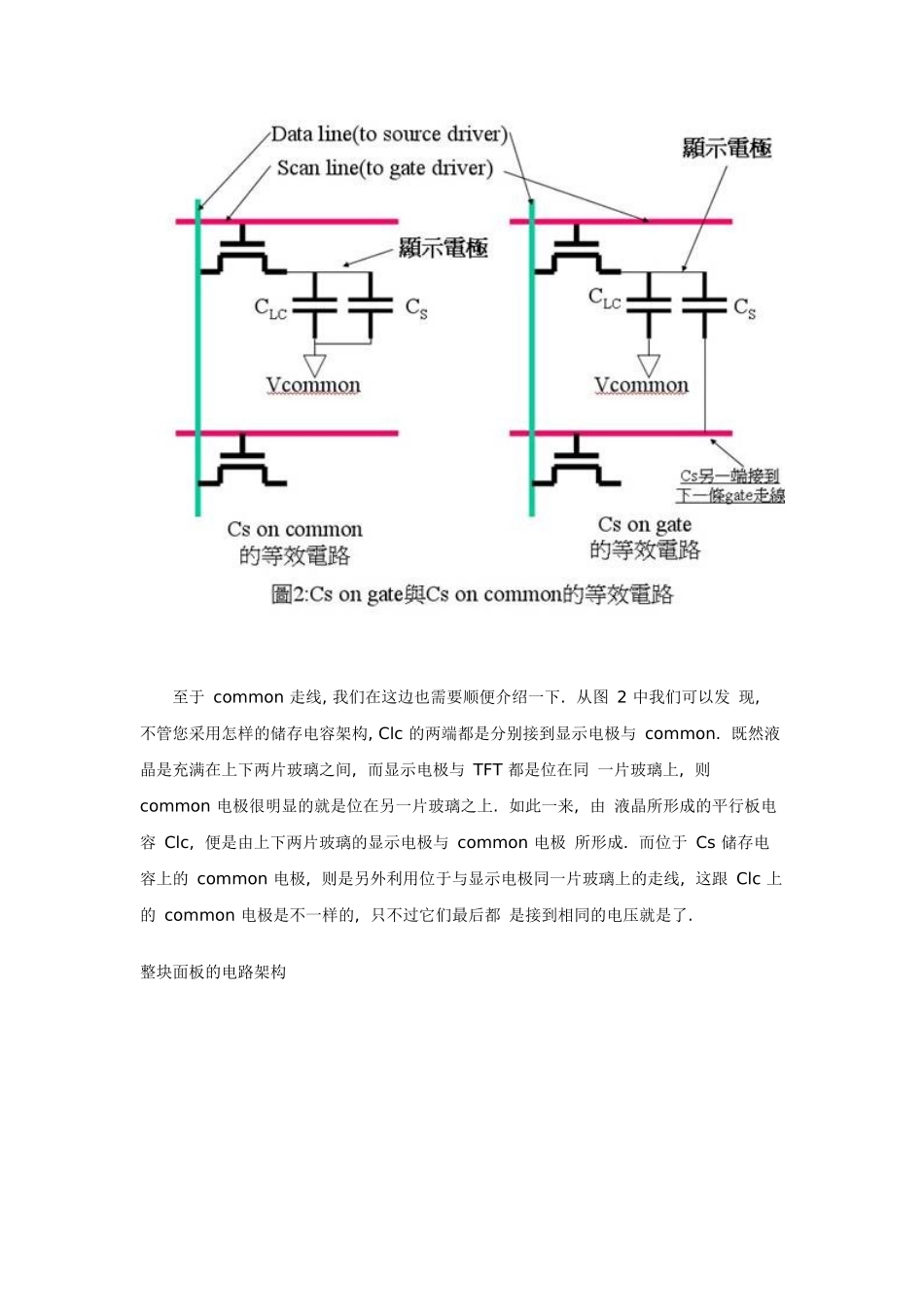

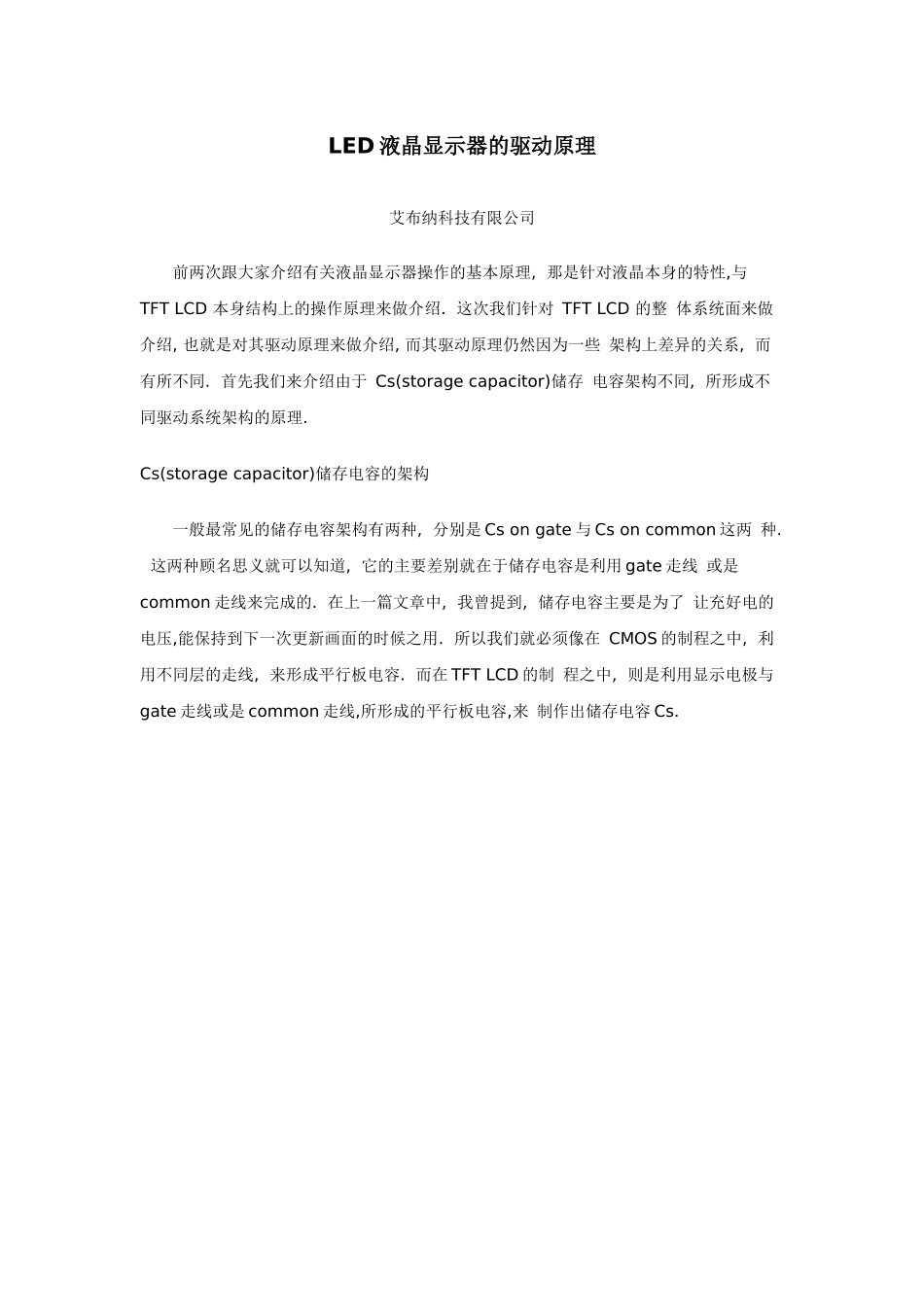

LED 液晶显示器的驱动原理艾布纳科技有限公司前两次跟大家介绍有关液晶显示器操作的基本原理, 那是针对液晶本身的特性,与 TFT LCD 本身结构上的操作原理来做介绍. 这次我们针对 TFT LCD 的整 体系统面来做介绍, 也就是对其驱动原理来做介绍, 而其驱动原理仍然因为一些 架构上差异的关系, 而有所不同. 首先我们来介绍由于 Cs(storage capacitor)储存 电容架构不同, 所形成不同驱动系统架构的原理.Cs(storage capacitor)储存电容的架构一般最常见的储存电容架构有两种, 分别是 Cs on gate 与 Cs on common 这两 种. 这两种顾名思义就可以知道, 它的主要差别就在于储存电容是利用 gate 走线 或是common 走线来完成的. 在上一篇文章中, 我曾提到, 储存电容主要是为了 让充好电的电压,能保持到下一次更新画面的时候之用. 所以我们就必须像在 CMOS 的制程之中, 利用不同层的走线, 来形成平行板电容. 而在 TFT LCD 的制 程之中, 则是利用显示电极与gate 走线或是 common 走线,所形成的平行板电容,来 制作出储存电容 Cs. 图 1 就是这两种储存电容架构, 从图中我们可以很明显的知道, Cs on gate 由 于不必像 Cs on common 一样, 需要增加一条额外的 common 走线, 所以它的开口 率(Aperture ratio)会比较大. 而开口率的大小, 是影响面板的亮度与设计的重要 因素. 所以现今面板的设计大多使用 Cs on gate 的方式. 但是由于 Cs on gate 的方 式, 它的储存电容是由下一条的 gate 走线与显示电极之间形成的.(请见图 2 的 Cs on gate 与 Cs on common 的等效电路) 而 gate 走线, 顾名思义就是接到每一个 TFT 的 gate 端的走线, 主要就是作为 gate driver 送出信号, 来打开 TFT, 好让 TFT 对显示电极作充放电的动作. 所以当下一条 gate 走线, 送出电压要打开下一个 TFT 时 , 便会影响到储存电容上储存电压的大小. 不过由于下一条 gate 走线打开到关闭的 时间很短,(以 1024*768 分辨率, 60Hz 更新频率的面板来说. 一条 gate 走线打开的 时间约为20us, 而显示画面更新的时间约为 16ms, 所以相对而言, 影响有限.) 所 以当下一条gate 走线关闭, 回复到原先的电压, 则 Cs 储存电容的电压, 也会随之 恢复到正常. 这也是为什么, 大多数的储存电容设计都是采用 Cs on gate 的方式 的原因.至于 common ...
