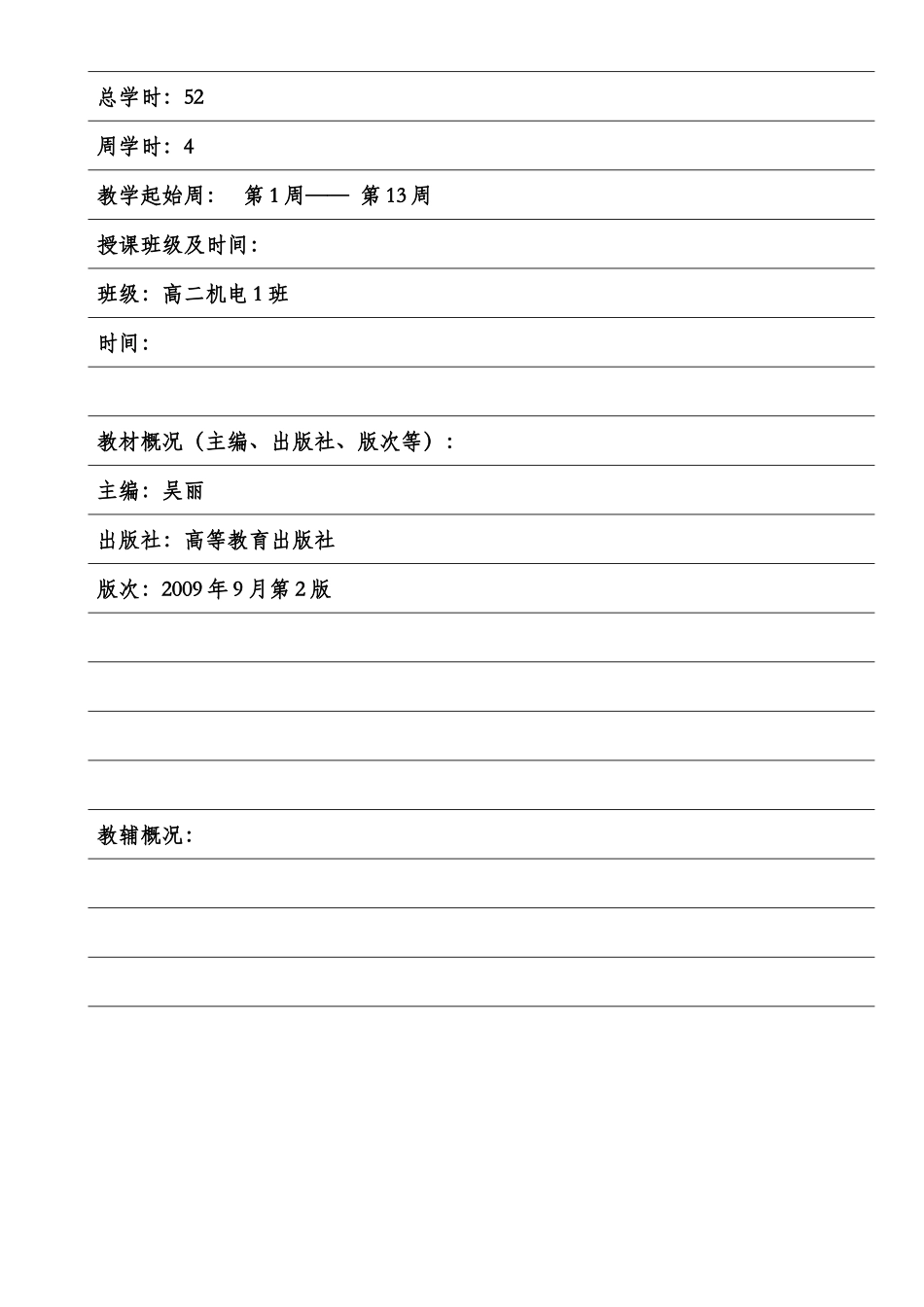

烟 台 机 械 工 程 学 校教 案 课程名称： 电气控制与 PLC 教师姓名： 尹旭涛 系 别： 机电 一体化 课程概况课程名称: 电气控制与 PLC总学时：52周学时：4教学起始周： 第 1 周—— 第 13 周授课班级及时间：班级：高二机电 1 班时间：教材概况（主编、出版社、版次等）：主编：吴丽出版社：高等教育出版社版次：2009 年 9 月第 2 版 教辅概况：课 时 授 课 计 划一、授课具体时间： 第 1 周 二、授课课题：第 3 章 PLC 概述 三、教学目的要求：（1）了解 PLC 的产生、 PLC 的特点、PLC 的分类（2）掌握 PLC 的编程语言、PLC 的应用领域及发展趋势四、教学重点难点：（1）（重点）PLC 的产生（2）（重点） PLC 的特点（3）（重点）PLC 的分类（4）（难点）PLC 的编程语言五、教学方法、用具：教学方法：多媒体教课教学用具：三角板六、教学过程（包括教学内容、辅助手段、板书设计、课堂练习、教学进程时间分配、课外作业等）：第 3 章 可编程控制器概述3.1 可编程控制器的产生3.1.1 PLC 的由来 可编程逻辑控制器（Programmable Logical Controller）简称 PLC。3.1.2 PLC 的定义 国际电工委员会（IEC）在 1987 年 2 月颁布了 PLC 的标准草案（第三稿），草案对 PLC 作了如下定义。3.2 可编程控制器的特点1．可靠性高，抗干扰强2．功能强大，性价比高3．编程简易，现场可修改4．配套齐全，使用方便5．寿命长，体积小，能耗低6．系统的设计、安装、调试、维修工作量少，维修方便3.3 可编程控制器的分类3.3.1 按输入/输出点数分 根据 PLC 的输入/输出（I/O）点数的多少，一般可将 PLC分为以下 3 类。1．小型机 小型 PLC I/O 总点数一般在 256 点以下，用户程序存储器容量在 4KB 左右。2．中型机 中型 PLC 的 I/O 总点数在 256～2048 点之间，用户程序存储器容量达到 8KB 左右。3．大型机 大型 PLC 的 I/O 总点数在 2048 点以上，用户程序存储器容量达到 16KB 以上。3.3.2 按结构形式分 根据 PLC 结构形式的不同，可分为整体式和模块式两类。1．整体式2．模块式3.3.3 按生产厂家分 它们是美国 Rockwell 自动化公司所属的 A-B（Allen＆Bradly）公司GE-Fanuc 公司，德国的西门子（SIEMENS）公司法国的施耐德（SCHNEIDER）自动化公司日本的欧姆龙（OMRON）和三菱公司等3.4 可编程控制器的编程语言3.4.1 PLC 编程语言...
