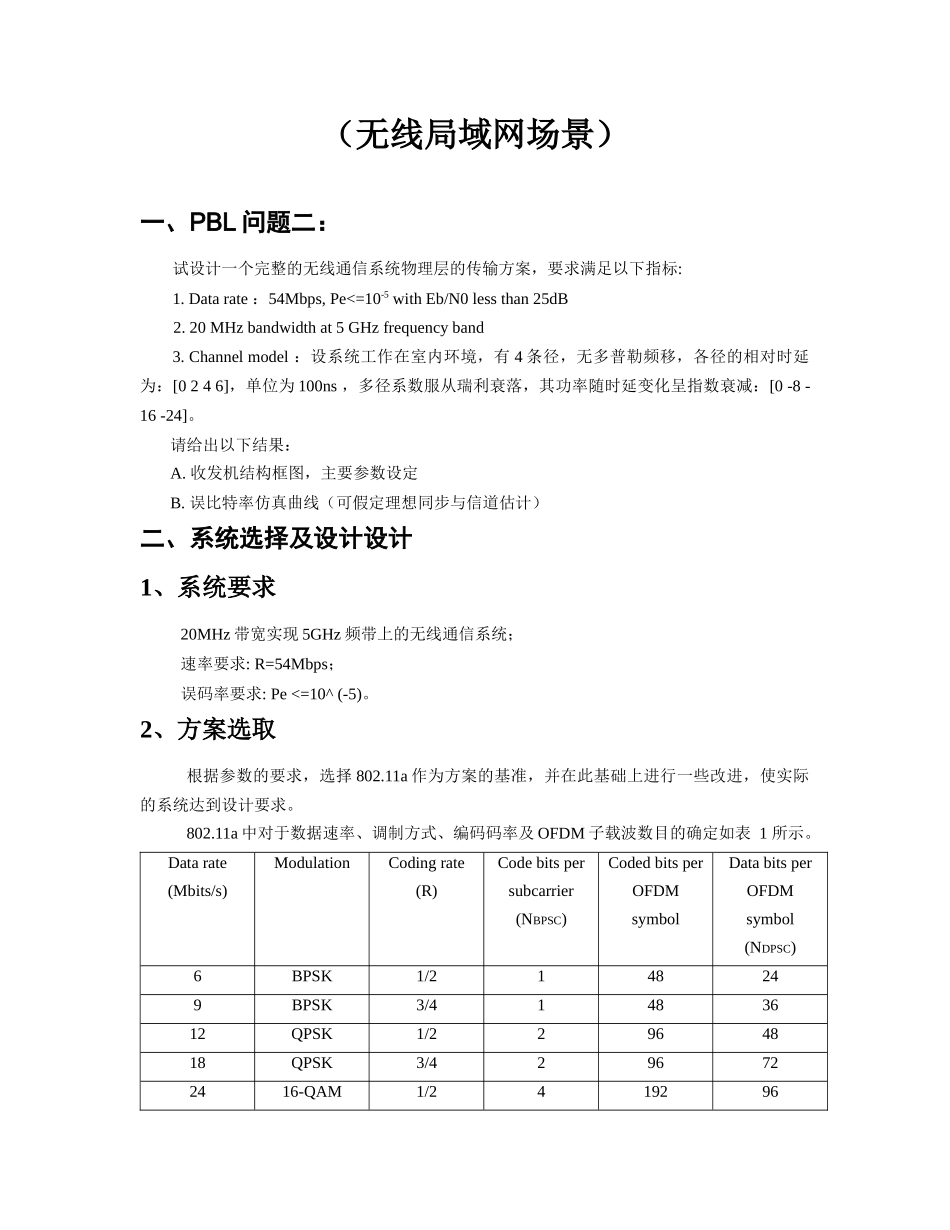

（无线局域网场景）一、PBL 问题二：试设计一个完整的无线通信系统物理层的传输方案，要求满足以下指标:1. Data rate ：54Mbps, Pe<=10-5 with Eb/N0 less than 25dB2. 20 MHz bandwidth at 5 GHz frequency band3. Channel model ：设系统工作在室内环境，有 4 条径，无多普勒频移，各径的相对时延为：[0 2 4 6]，单位为 100ns ，多径系数服从瑞利衰落，其功率随时延变化呈指数衰减：[0 -8 -16 -24]。请给出以下结果：A. 收发机结构框图，主要参数设定B. 误比特率仿真曲线（可假定理想同步与信道估计）二、系统选择及设计设计1、系统要求20MHz 带宽实现 5GHz 频带上的无线通信系统；速率要求: R=54Mbps；误码率要求: Pe <=10^ (-5)。2、方案选取根据参数的要求，选择 802.11a 作为方案的基准，并在此基础上进行一些改进，使实际的系统达到设计要求。802.11a 中对于数据速率、调制方式、编码码率及 OFDM 子载波数目的确定如表 1 所示。Data rate(Mbits/s)ModulationCoding rate(R)Code bits per subcarrier(NBPSC)Coded bits per OFDM symbolData bits per OFDM symbol(NDPSC)6BPSK1/2148249BPSK3/41483612QPSK1/22964818QPSK3/4296722416-QAM1/24192963616-QAM3/441921444864-QAM2/362881925464-QAM3/46288216表 1 802.11a 定义的数据速率、调制方式、编码码率及 OFDM 子载波数目的与时延扩展、保护间隔、循环前缀及 OFDM 符号的持续时间相关的参数如表 2 所示。ParameterValueNSD:Number of data subcarries48NSP:Number of pilot subcarries4NST:Number of subcarries,total52(NSD+NSP)ΔF:Subcarrier frenquency spacing0.3125MZ(=20MHz/64)TFFT:IFFT/FFT period3.2μs(1/ΔF)TPREAMBLE:PLCP preamble duration16μs(TSHORT+TLONG)TSIGNAL:Duration of the SIGNAL BPSK-OFDM symbol4.0μs(TG1+TFFT)TG1:G1 duration0.8μs(TFFT/4)TG2:G2 duration1.6μs(TFFT/2)TSYM:Symbol interval4μs(TG1+TFFT)TSHORT:Short training sequence duration8μs(10*TFFT/4)TLONG:Long training sequence duration8μs(TG2+2*TFFT)表 2 1802.11a 定义的与时延扩展、保护间隔、循环前缀及 OFDM 符号的持续时间相关的参数参考标准选择 OFDM 系统来实现，具体参数的选择如下述。3、OFDM 简介OFDM 的基本原理是将高速信息数据编码后分配到并行的 N 个...
