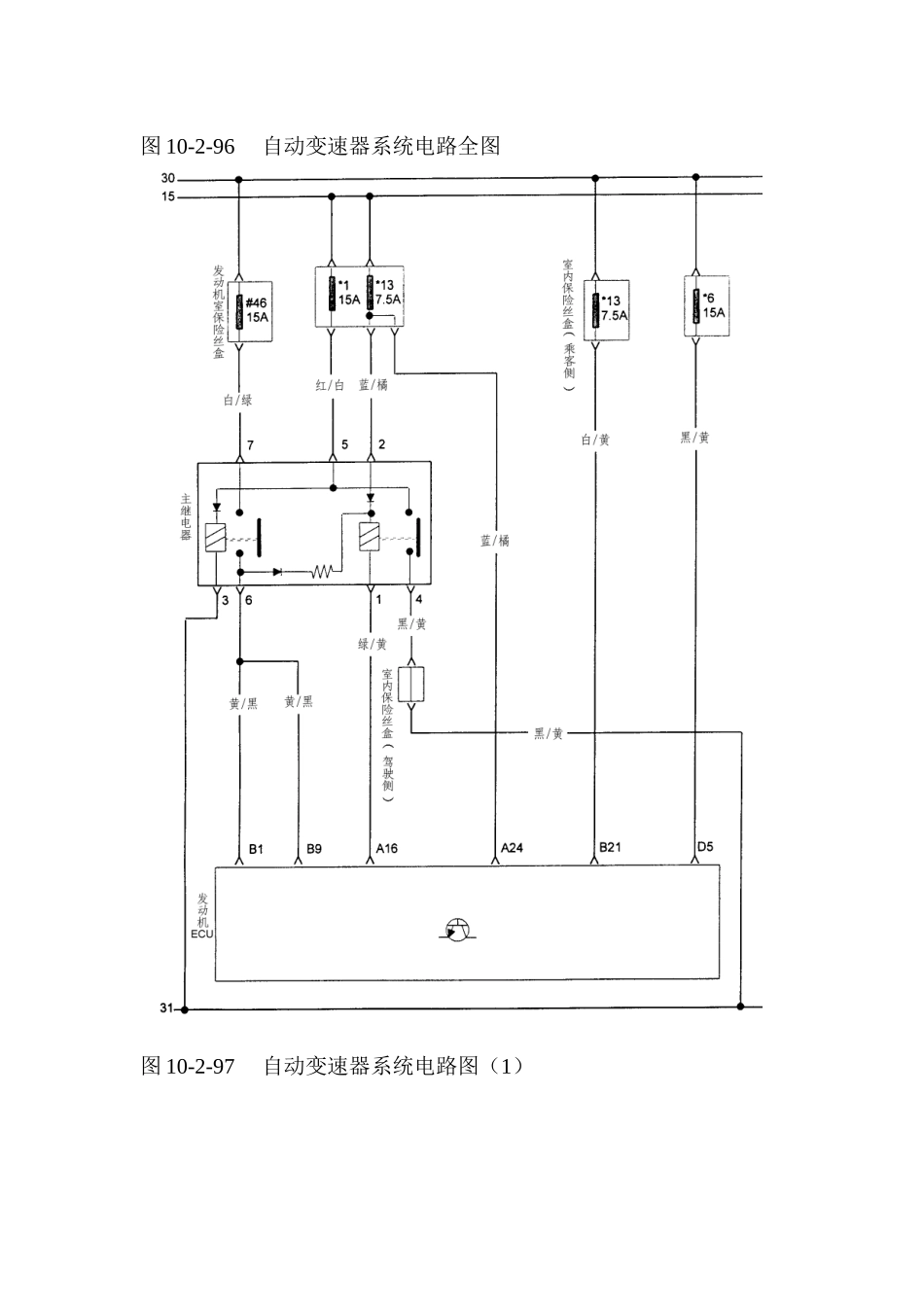

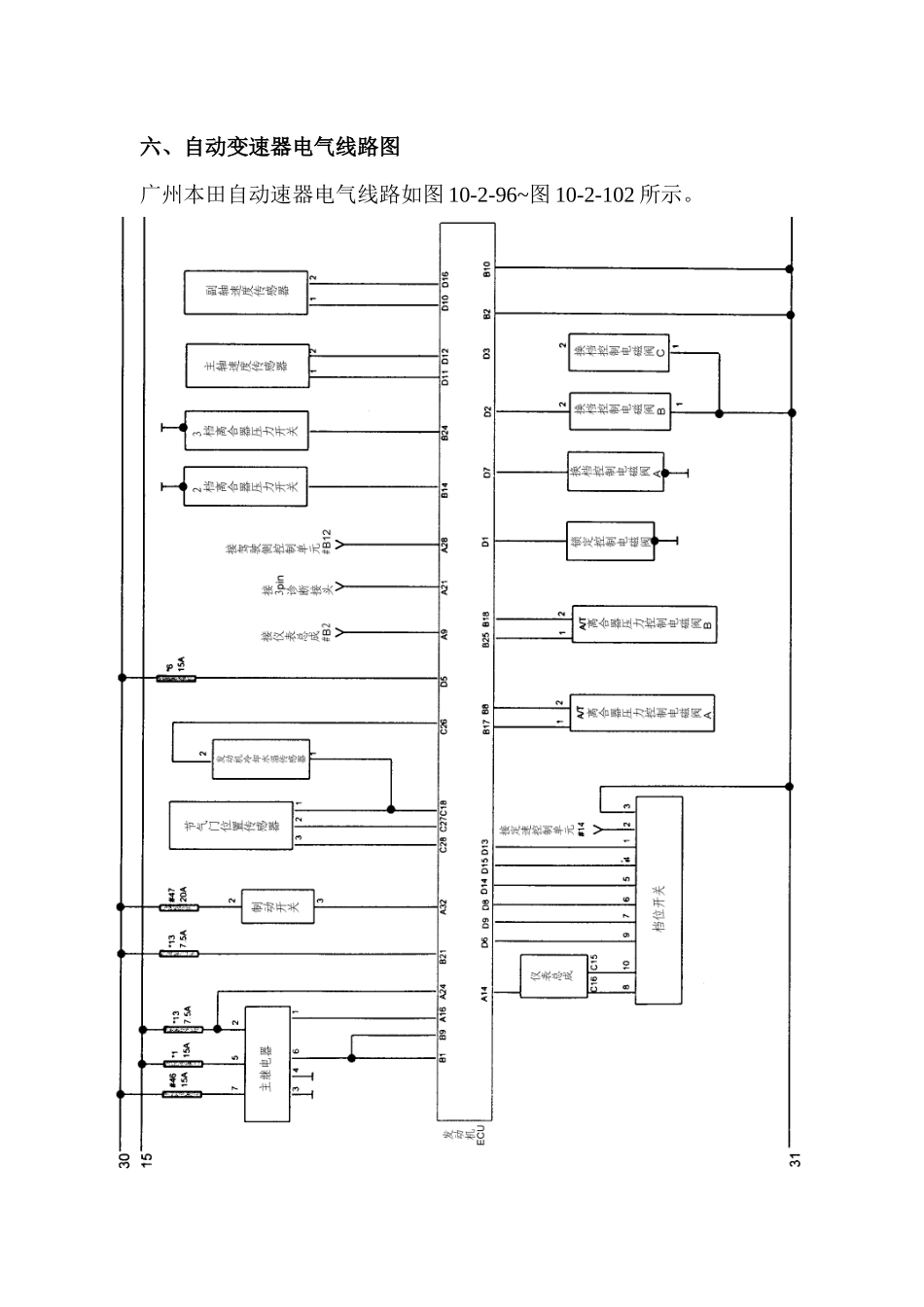

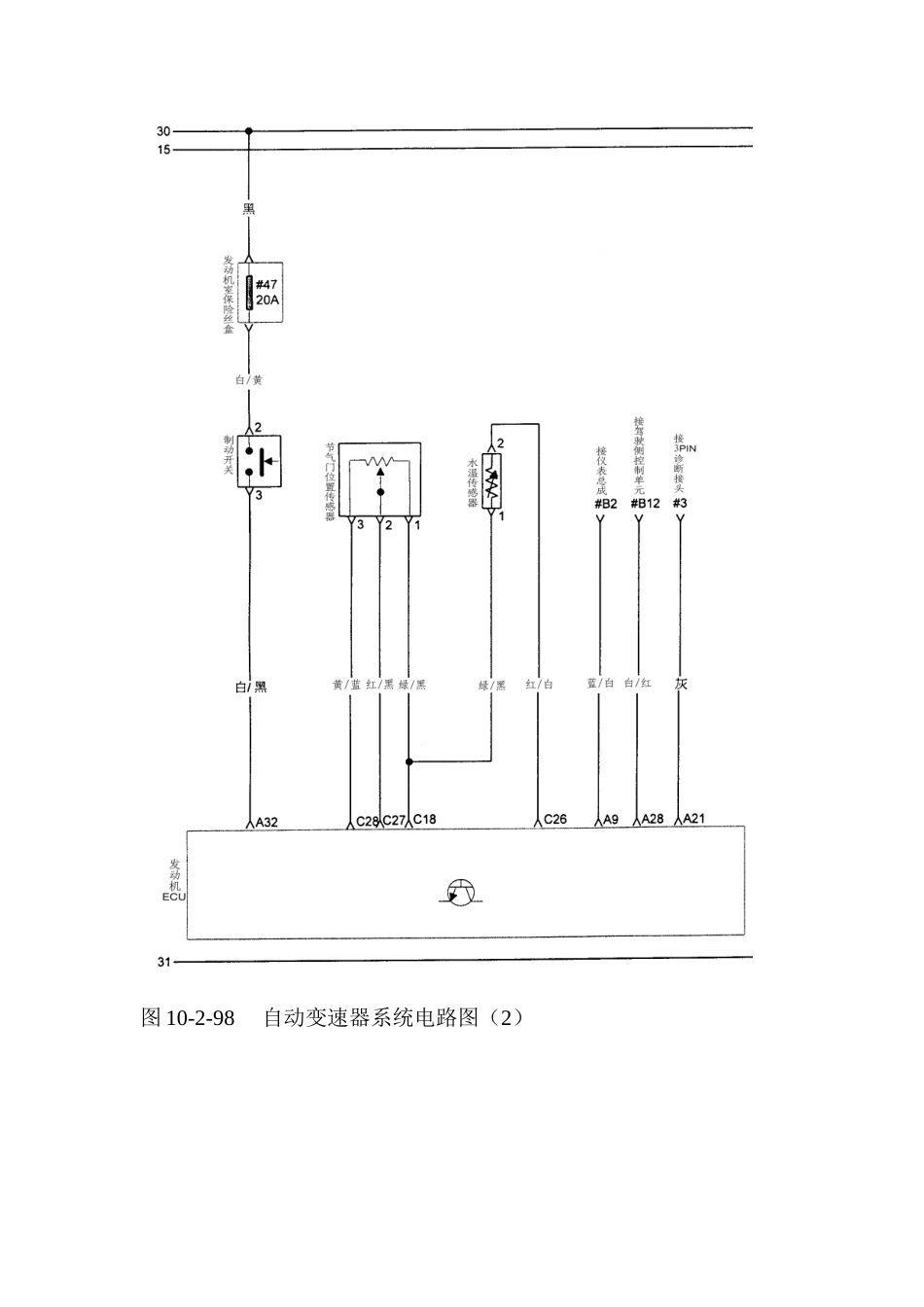

六、自动变速器电气线路图广州本田自动速器电气线路如图 10-2-96~图 10-2-102 所示。图 10-2-96 自动变速器系统电路全图图 10-2-97 自动变速器系统电路图（1）图 10-2-98 自动变速器系统电路图（2）图 10-2-99 自动变速器系统电路图（3）图 10-2-100 自动变速器系统电路图（4）图 10-2-101 自动变速器系统电路图（5）图 10-2-102 自动变速器系统电路图（6）七、ABS 系统电气线路图广州本田轿车 ABS 系统电气线路图如图 10-2-103~图 10-2-109 所示。图 10-2-103 ABS 系统电路全图图 10-2-104 ABS 系统电路图（1）图 10-2-105 ABS 系统电路图（2）图 10-2-106 ABS 系统电路图（3）图 10-2-107 ABS 系统电路图（4）图 10-2-108 ABS 系统电路图（5）图 10-2-109 ABS 系统电路图（6）八、空调系统电气线路图广州本田轿车空调系统电气线路图如图 10-2-110~图 10-2-123 所示。图 10-2-110 手动空调冷气系统电路全图图 10-2-111 手动空调冷气系统电路图（1）图 10-2-112 手动空调冷气系统电路图（2）图 10-2-113 手动空调冷气系统电路图（3）图 10-2-114 手动空调冷气系统电路图（4）图 10-2-115 手动空调冷气系统电路图（5）图 10-2-116 恒温空调冷气系统电路全图图 10-2-117 恒温空调冷气系统电路图（1）图 10-2-118 恒温空调冷气系统电路图（2）图 10-2-119 恒温空调冷气系统电路图（3）图 10-2-120 恒温空调冷气系统电路图（4）图 10-2-121 恒温空调冷气系统电路图（5）图 10-2-122 恒温空调冷气系统电路图（6）图 10-2-123 恒温空调冷气系统电路图（7）九、安全气囊与电动后视镜电气线路图广州本田轿车安全气囊与电动后视镜电气线路图如图 10-2-124~图10-2-129 所示。图 10-2-124 安全气囊系统电路全图图 10-2-125 安全气囊系统电路图（1）图 10-2-126 安全气囊系统电路图（2）
