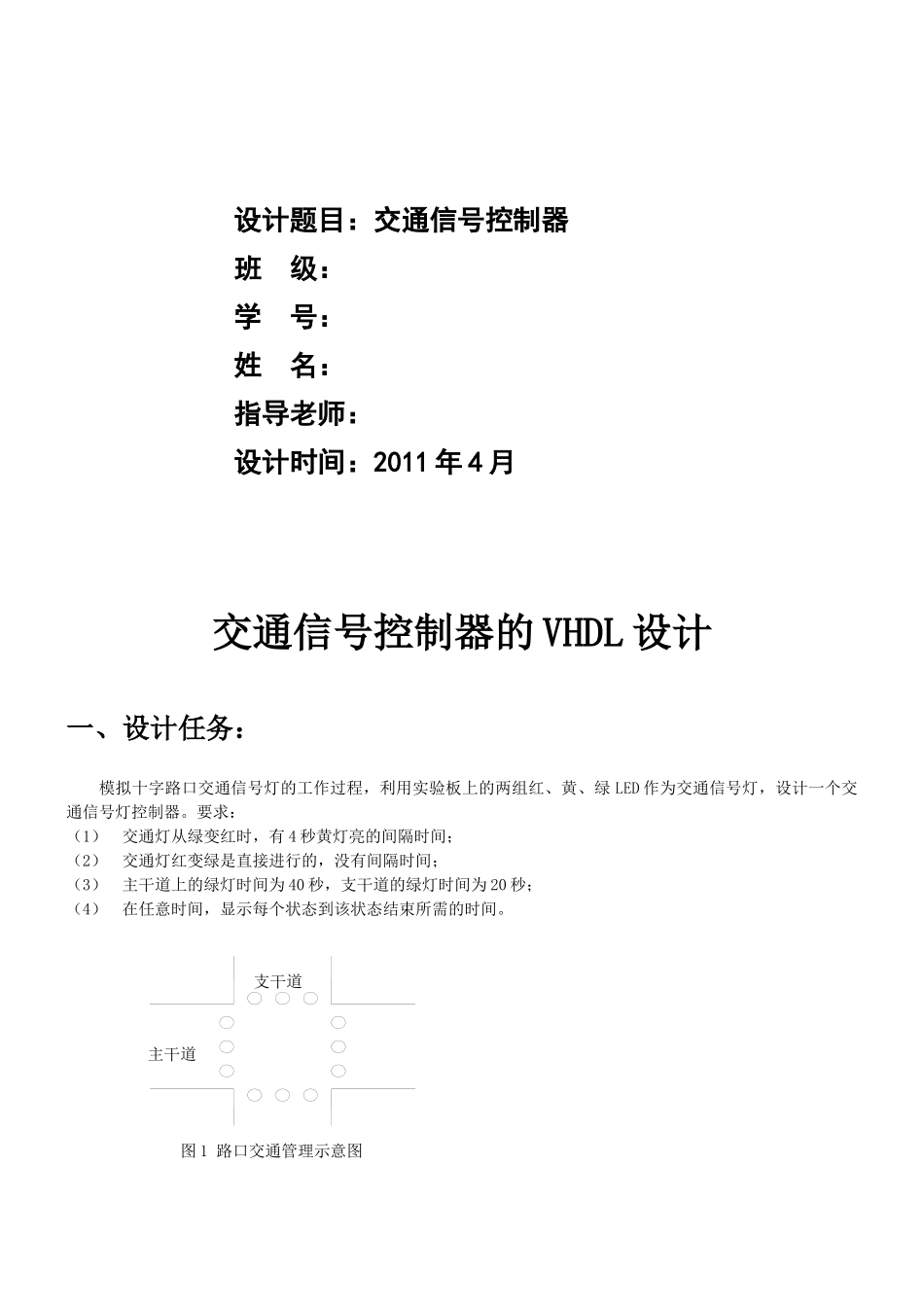

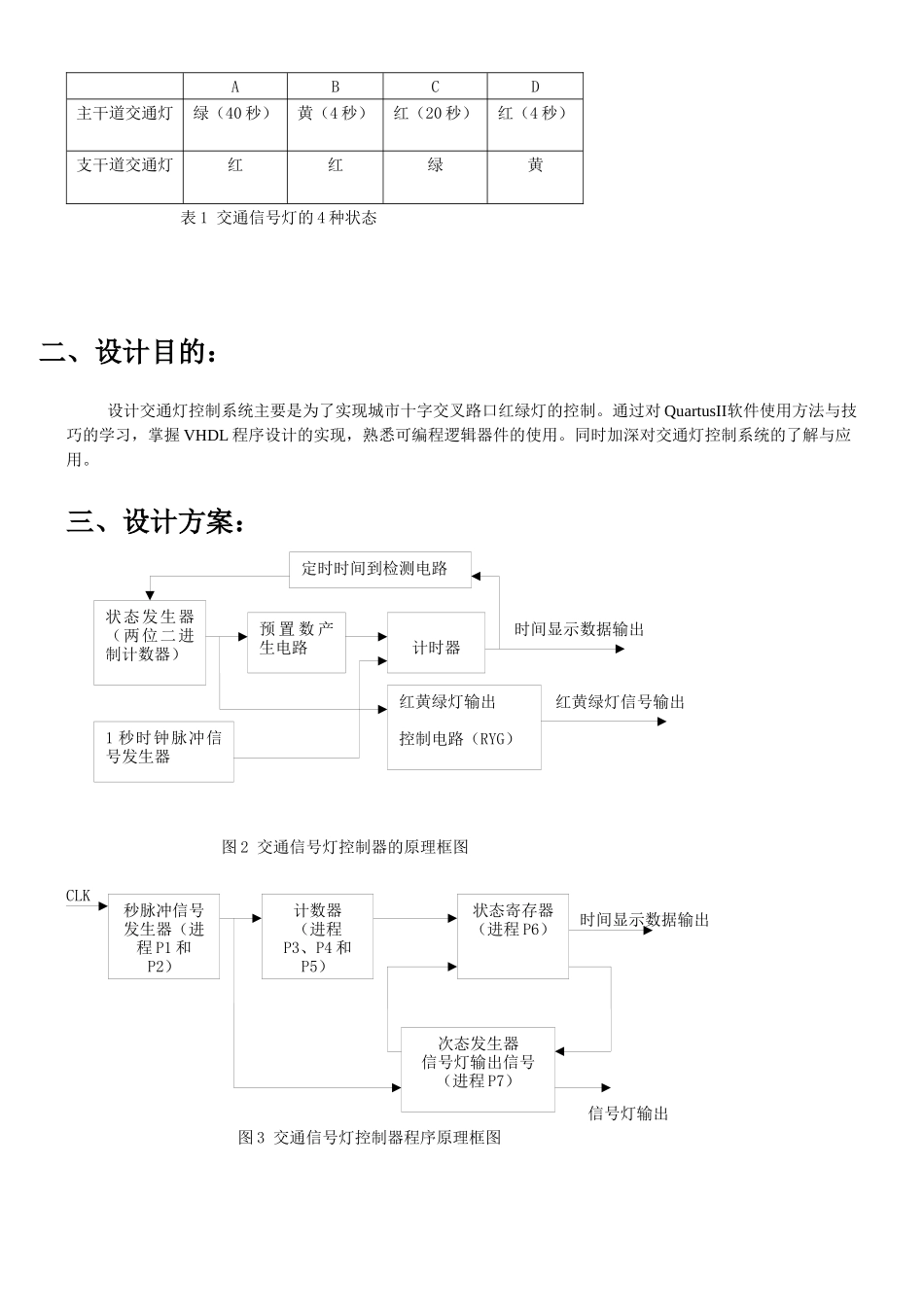

实验报告 设计题目：交通信号控制器 班 级： 学 号： 姓 名： 指导老师： 设计时间：2011 年 4 月交通信号控制器的 VHDL 设计一、设计任务：模拟十字路口交通信号灯的工作过程，利用实验板上的两组红、黄、绿 LED 作为交通信号灯，设计一个交通信号灯控制器。要求：（1）交通灯从绿变红时，有 4 秒黄灯亮的间隔时间；（2）交通灯红变绿是直接进行的，没有间隔时间；（3）主干道上的绿灯时间为 40 秒，支干道的绿灯时间为 20 秒；（4）在任意时间，显示每个状态到该状态结束所需的时间。 支干道 主干道图 1 路口交通管理示意图ABCD主干道交通灯绿（40 秒）黄（4 秒）红（20 秒）红（4 秒）支干道交通灯红红绿黄表 1 交通信号灯的 4 种状态 二、设计目的： 设计交通灯控制系统主要是为了实现城市十字交叉路口红绿灯的控制。通过对 QuartusII软件使用方法与技巧的学习，掌握 VHDL 程序设计的实现，熟悉可编程逻辑器件的使用。同时加深对交通灯控制系统的了解与应用。三、设计方案： 时间显示数据输出 红黄绿灯信号输出 图 2 交通信号灯控制器的原理框图CLK 时间显示数据输出 信号灯输出 图 3 交通信号灯控制器程序原理框图状态发生器（两位二进制计数器）定时时间到检测电路预 置 数 产生电路计时器1 秒时钟脉冲信号发生器红黄绿灯输出控制电路（RYG）秒脉冲信号发生器（进程 P1 和P2）计数器（进程P3、P4 和P5）状态寄存器（进程 P6）次态发生器信号灯输出信号（进程 P7）四、程序清单和说明：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY TRAFFIC IS PORT (CLK: IN STD_LOGIC; LED7S1: OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管高位显示数字 LED7S2: OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管低位显示数字 LIGHT: OUT STD_LOGIC_VECTOR(5 DOWNTO 0));--各交通灯显示END ENTITY;ARCHITECTURE ONE OF TRAFFIC ISTYPE STATES IS( STA, STB, STC, STE);--定义状态变量SIGNAL ST0:STATES;SIGNAL ST1:STATES;SIGNAL FULL: STD_LOGIC;SIGNAL FOUT: STD_LOGIC;时钟输出信号（秒频）SIGNAL TIME: STD_LOGIC_VECTOR(6 DOWNTO 0);时间计数值SIGNAL TIME_LEFT: STD_LOGIC_VECTOR(6 DOWNTO 0);显示时间剩余值SIGNAL T_HIGH:STD_LOGIC_VECTOR(1 DOWNTO 0);高位显示SIGNAL T_LOW:STD_LOGIC_VECTOR(6 D...
