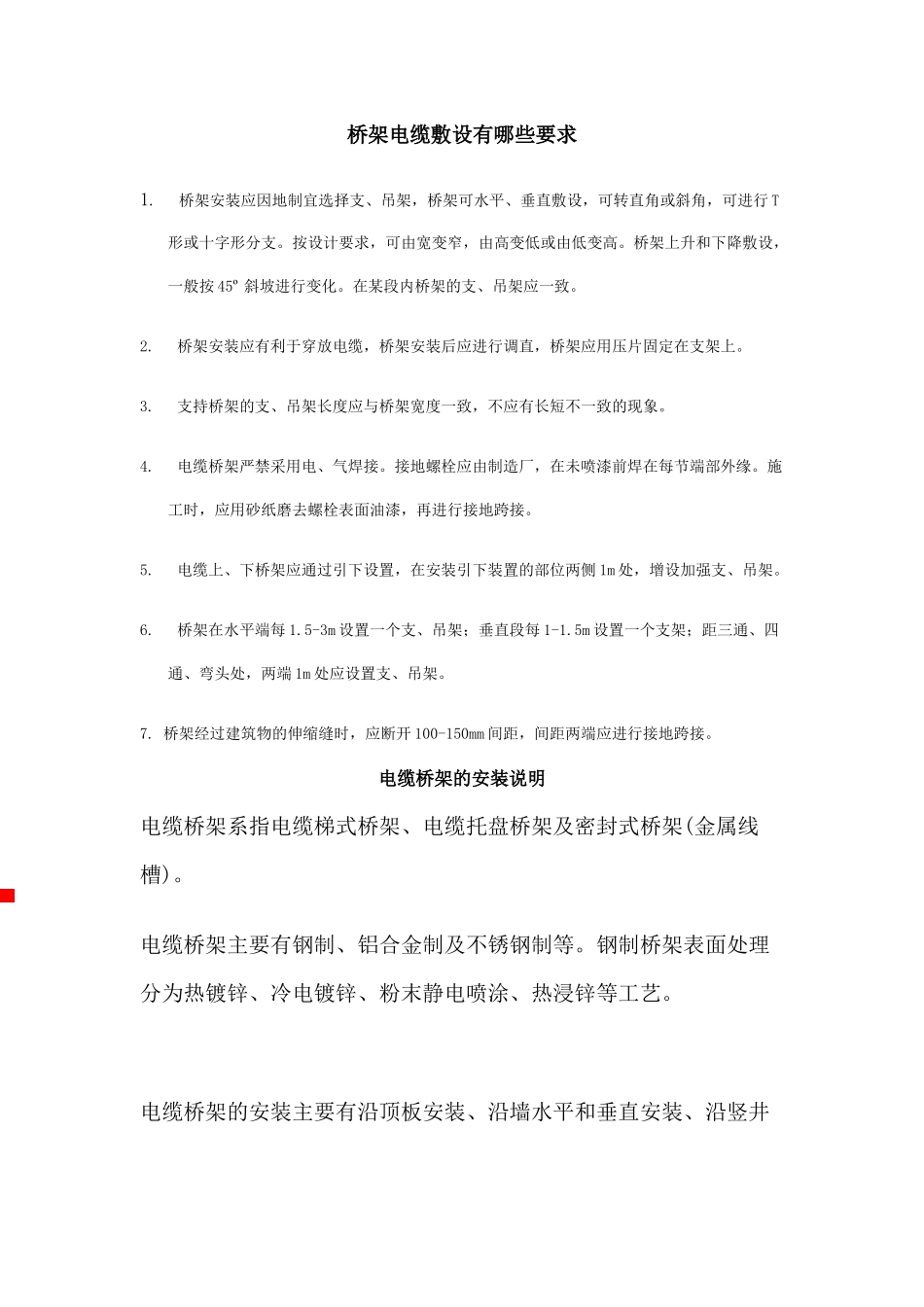

桥架电缆敷设有哪些要求1. 桥架安装应因地制宜选择支、吊架，桥架可水平、垂直敷设，可转直角或斜角，可进行 T形或十字形分支。按设计要求，可由宽变窄，由高变低或由低变高。桥架上升和下降敷设，一般按 45º 斜坡进行变化。在某段内桥架的支、吊架应一致。2. 桥架安装应有利于穿放电缆，桥架安装后应进行调直，桥架应用压片固定在支架上。3. 支持桥架的支、吊架长度应与桥架宽度一致，不应有长短不一致的现象。4. 电缆桥架严禁采用电、气焊接。接地螺栓应由制造厂，在未喷漆前焊在每节端部外缘。施工时，应用砂纸磨去螺栓表面油漆，再进行接地跨接。5. 电缆上、下桥架应通过引下设置，在安装引下装置的部位两侧 1m 处，增设加强支、吊架。6. 桥架在水平端每 1.5-3m 设置一个支、吊架；垂直段每 1-1.5m 设置一个支架；距三通、四通、弯头处，两端 1m 处应设置支、吊架。7. 桥架经过建筑物的伸缩缝时，应断开 100-150mm 间距，间距两端应进行接地跨接。电缆桥架的安装说明电缆桥架系指电缆梯式桥架、电缆托盘桥架及密封式桥架(金属线槽)。电缆桥架主要有钢制、铝合金制及不锈钢制等。钢制桥架表面处理分为热镀锌、冷电镀锌、粉末静电喷涂、热浸锌等工艺。电缆桥架的安装主要有沿顶板安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支(吊)架可选用成品或自制。支(吊)架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。吊装金属线槽主要用于室内灯具安装时使用。施工时要按已批准的设计进行，一般要求如下。1.金属线槽布线(1) 金属线槽布线一般适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。(2) 同一回路的所有相线和中性线，应敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内。线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的 20%，载流导线不宜超过 30 根。控制、信号或与其相类似的线路，电线或电缆的总截面不应超过线槽内截面的 50%，电线或电缆根数不限。(3) 金属线槽垂直或倾斜安装时，应采取措施防止电线或电缆在线槽内移动。(4) 由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。电线或电缆在引出部分不得遭受损伤。(5) 线槽应平整、无扭曲变形，内壁应光滑、无毛刺。(6) 金属线槽应可靠接地或接零，但不应作为设备的接地导体。2.电...
