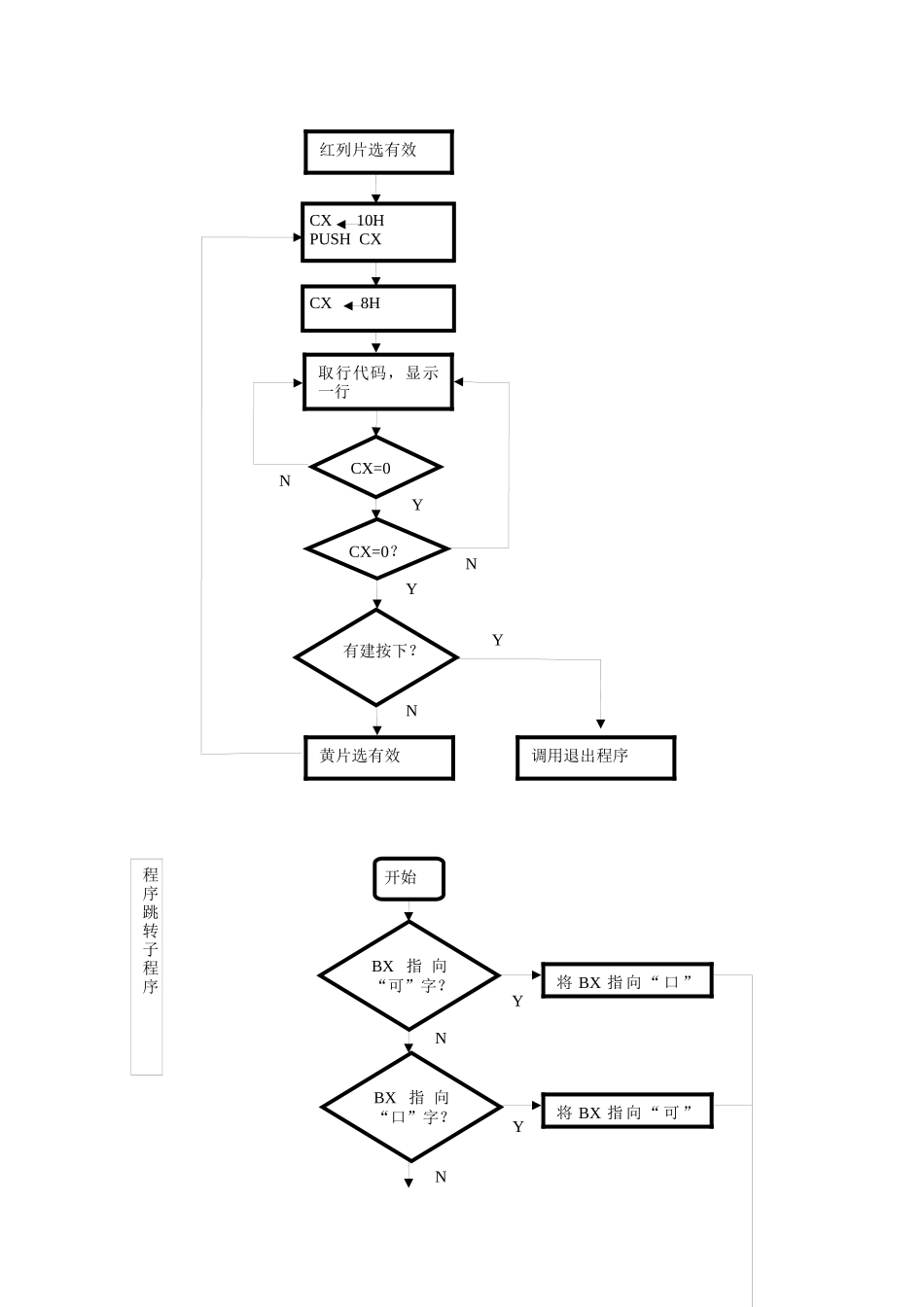

电子与信息学院 《微机原理及其应用》课程设计报告 广告牌设计专 业 信息工程 班 级 1 学生姓名 陈宗成 实验台号 6 指导教师 宁更新 提交日期 2009 年 2 月 27 日 报告评分批改老师设计内容： 实验箱上设有一个共阳极 8×8 点阵的红黄两色 LED 显示器。编程使 LED 显示器循环显示一条广告语，例如：北京你好。要求：广告语可以自己任意选择，但字数不少于 3 个；广告语的颜色红黄交替显示，例如：先显示红色广告语，再显示黄色广告语，如此交替循环；广告语中每个字符显示的时间由 8253 定时器控制，定时时间到显示下一个字符，设置每个字符显示的时间为数秒不等，可以自行设置；若键盘输入“R”则返回 DOS，结束程序。硬件电路连接：重要芯片功能说明：8*8LED 显示器：三个片选端，分别为行片选，红色列片选，黄色列片选。8253 可编程定时/计数器：本实验中只使用计数器 0，并将其设置为工作方式 0，16 为计数。8255 可编程并行接口：8255 有 3 种工作方式，在 8255 中有一个控制字用来选择工作方式和 A、B、C 三个端口。D6D5工作方式00方式 001方式 110方式 211方式 2本实验中使 A 口作为简单的输入口。做查询方式的输入信号使用。程序流程图：clk0 out0gate0 CS 8253PA0 CSCS0CS1CS2LED82551MHZ+5V开始主程序流程图CX 10HPUSH CXCX 8HCX=0取行代码，显示一行CX=0？红列片选有效黄片选有效有建按下？调用退出程序YYYNNN开始BX 指 向“可”字？BX 指 向“口”字？将 BX 指 向 “ 口 ”将 BX 指 向 “ 可 ”YYNN程序跳转子程序源程序及注释：ioport equ 0c400h-0280h proth equ ioport+280h protlr equ ioport+288h BX 指 向“可”字？BX 指 向“乐”字？将 BX 指 向 “ 乐 ”将 BX 指 向 “ 可 ”返回主程序YYNN开始设 PA 口为输入设计数器 0为方式 0写 计 数 初值开始计数计数到 0返回Y从 PA 口读输入值N延时子程序protly equ ioport+290h DATA SEGMENT MESS DB 'Strike R return to dos!',0AH,0DH,'$'min1 DB 00h,01h,02h,03h,04h,05h,06h,07h count db 0 KE DB 80H,0FFH,82H,0B8H,0A8H,0B8H,80H,80HKOU DB 00H,7EH,42H,42H,42H,42H,7EH,00HLEE DB 02H,14H,90H,0FFH,92H,0F4H,02H,00HDATA ENDS ;----------------------------------------------------------- CODE SEGMENT ASSUME CS:CODE,DS:DA...
