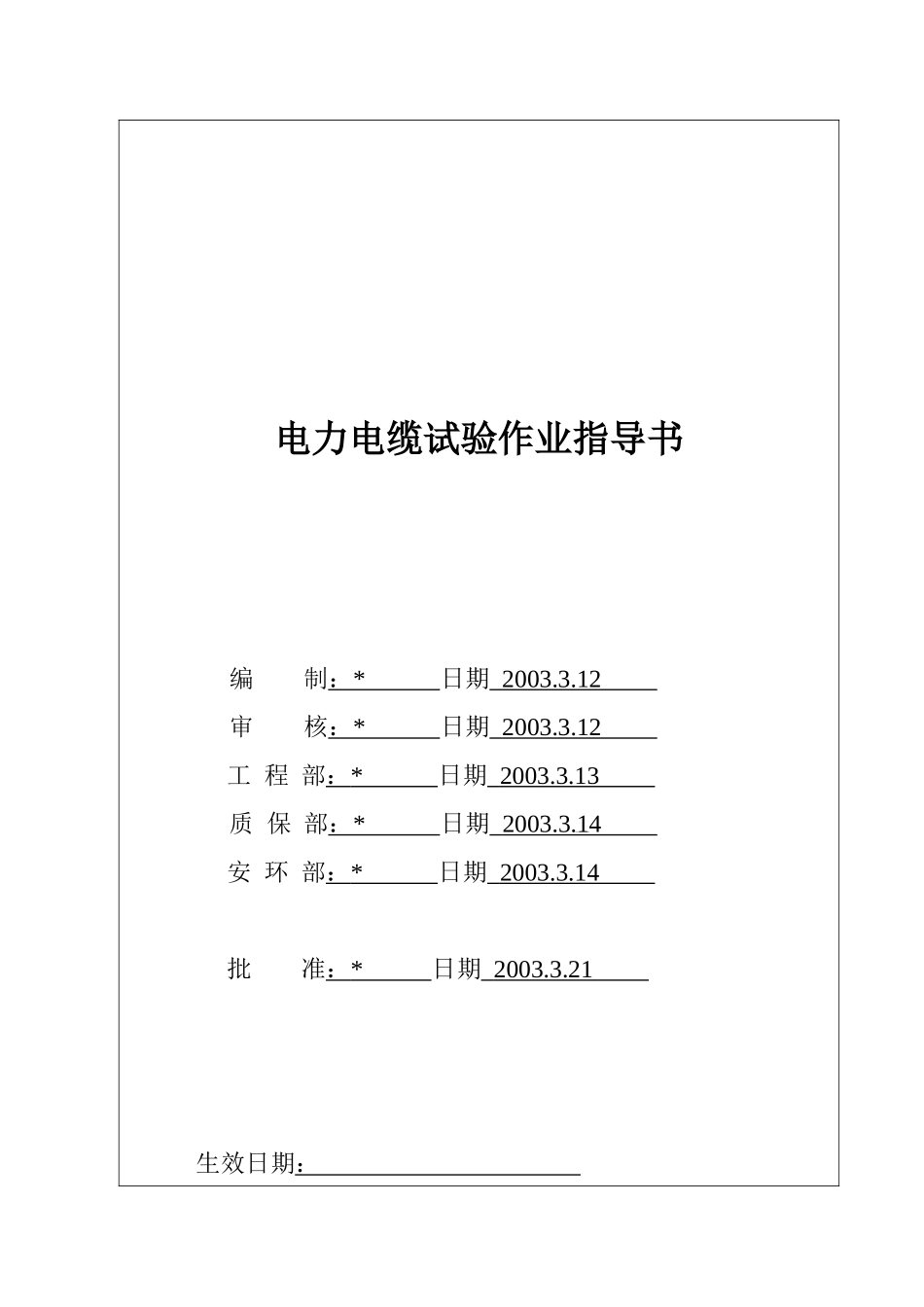

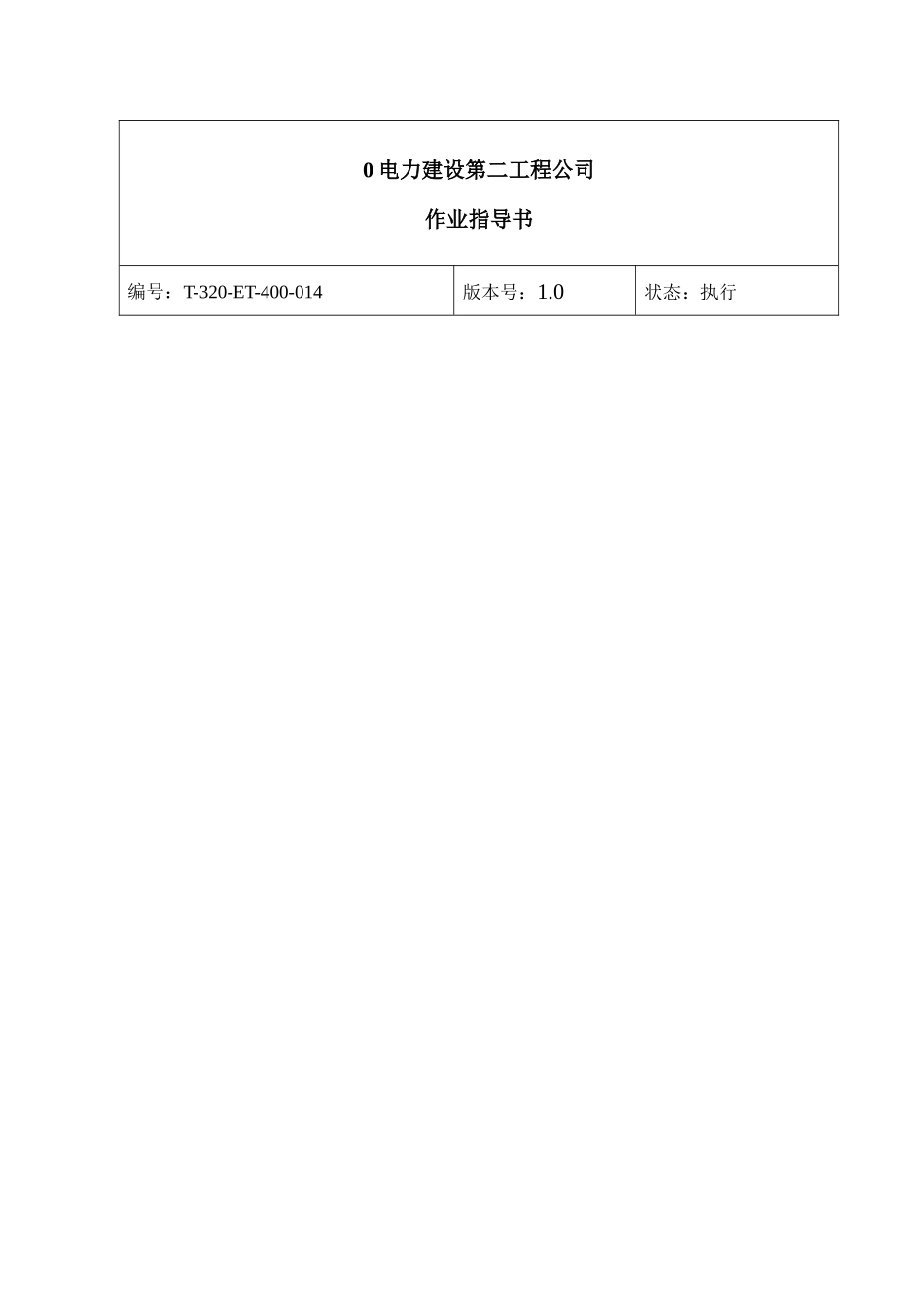

0 电力建设第二工程公司作业指导书编号：T-320-ET-400-014版本号：1.0状态：执行电力电缆试验作业指导书编 制： * 日期 2003.3.12 审 核： * 日期 2003.3.12 工 程 部： * 日期 2003.3.13 质 保 部： * 日期 2003.3.14 安 环 部： * 日期 2003.3.14 批 准： * 日期 2003.3.21 生效日期： *电厂二期工程（2×900MW）#6 标段电力电缆试验作业指导书编号：T-320-ET-400-014版本号：1.0状 态：执行目 录1.目的2.适用范围3.编制依据4.试验项目5.试验人员6.试验条件7.试验方案8.试验方法9.环境因素分析10.风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人1.目的：为了保证*电厂二期工程（2×900MW）#6 标段电力电缆设备安装的施工质量，检验电力电缆设备和安装质量符合有关规程规定，保证电力电缆安全投运。2.适用范围：适用于**电厂二期工程（2×900MW）#6 标段电力电缆交接试验。3.编制依据：3.1. SIEMENS 施工图纸及安装手册3.2. 《电力建设安全工作规程》（火力发电厂部分）3.3. 《电气装置安装工程电气设备交接试验标准》（GB50150—91）4.试验项目：4.1. 测量绝缘电阻4.2. 直流耐压试验及泄漏电流测量4.3. 检查电缆线路的相位5.试验人员：5.1. 试验负责人 1 名5.2. 试验人员 3 名6.试验条件：6.1. 电缆施工完毕。6.2. 现场已经做好安全措施。6.3. 现场照明条件良好。6.4. 现场通讯畅通。7.试验方案：见附图一。8.试验方法：8.1. 测量绝缘电阻8.1.1. 试验接线：将测试相接入兆欧表，非测试相接地。8.1.2. 试验仪器：2500V 兆欧表。8.1.3. 试验步骤：a.找出电缆两端头，确认电缆两端相位对应。b.分别测量线芯对其它线芯及地的绝缘电阻。c.将电缆对地充分放电，时间不小于 5 分钟。8.1.4. 安全注意事项：用兆欧表测定绝缘电阻时，被试物要确实与电源断开，试验中要防止与人体接触，试验后被试物必须充分放电，时间不小于 5 分钟。8.2. 直流耐压试验及泄漏电流测量8.2.1. 试验接线：按试验仪器的要求接线。8.2.2. 试验仪器：直流高压发生器。8.2.3. 试验步骤：a.10kV 电缆试验电压为 35kV，3kV 电缆试验电压为 15kV，试验时间均为 15 分钟。b.检查试验接线正确无误。c.通知电缆对端监护人员开始试验，并要得到监护人员明确答复。d.测量试前绝缘电阻。e.分 4 个阶段升到试验电压，每阶段停留 1 分钟，记录泄漏电流。f.升到试验电压后，停留...
